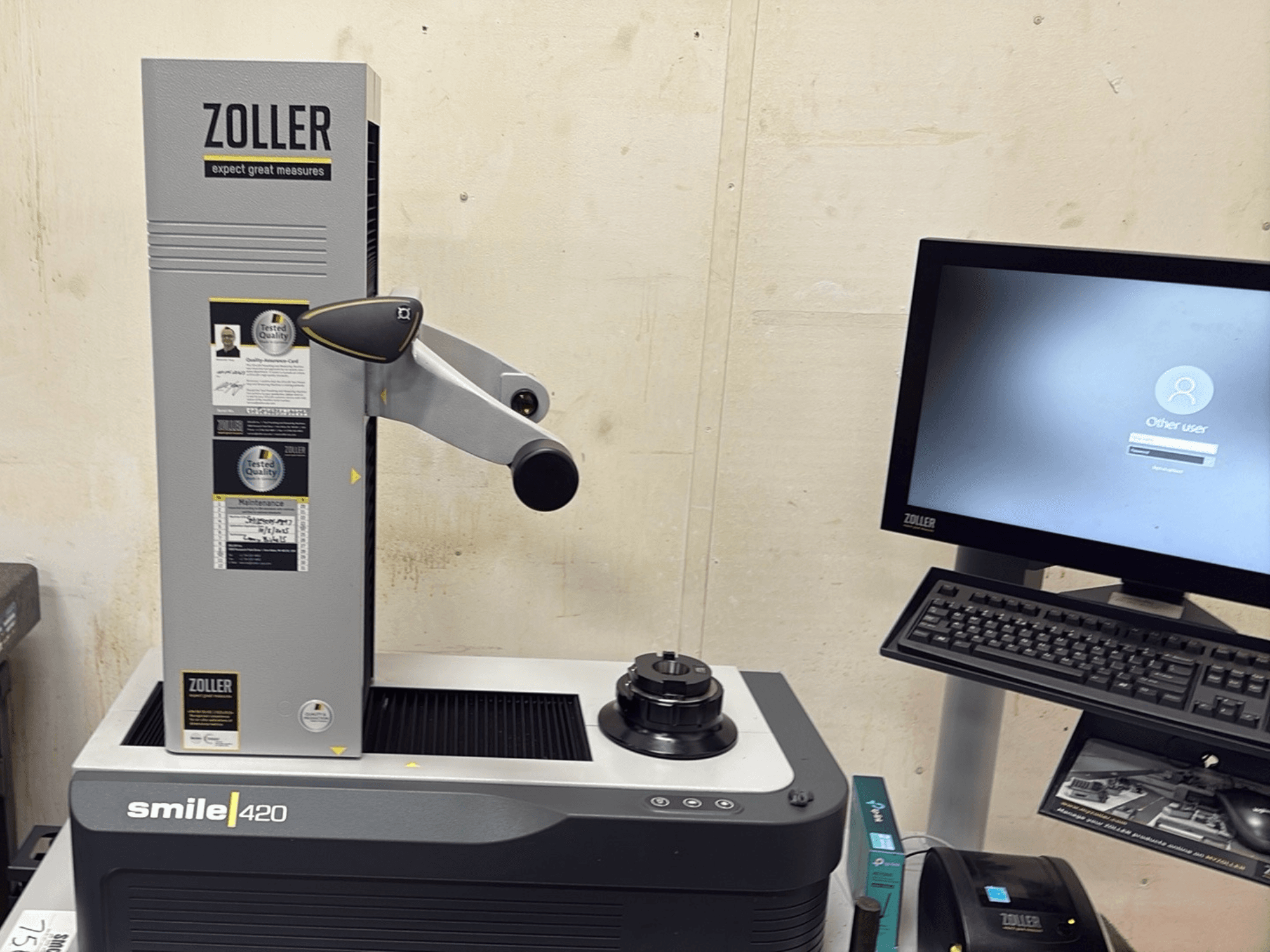

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Construção: Coluna de medição em liga leve, design ergonómico, pronta a ser utilizada na fábrica

• Capacidade de medição:

  • Diâmetro máximo da ferramenta: 420 mm

  • Comprimento máximo da ferramenta (Z): 420 / 600 / 800 mm (nota: 800 mm requer o sistema de mesa)

  • Alcance de medição X: 210 mm

  • Diâmetro do calibrador de pressão: 100 mm

• Precisão:

  • Resolução do ecrã: 1 µm

  • Precisão: 2 µm

  • Concentricidade: 2 µm

  • Exatidão da definição do valor nominal: 2 µm

• Eixos:

  • Até 3 eixos consoante a configuração: Z (longitudinal), X (transversal), C (fuso)

  • Motorização do eixo C opcional em alguns tipos de fuso

• Opções de acionamento do eixo:

  • Manual através do dispositivo de mão única ZOLLER eQ

  • Ajuste fino manual (opcional)

  • Controlo CNC total dos eixos Z/X/C (opcional)

• Opções de fuso (alta precisão):

  • Fuso PCS (sistema de fixação de potência) compatível com: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, mandris Hydro D32-D63

  • Fuso de alta precisão SK50

  • Fuso universal HGV-UZ

• Funções do fuso (opcional):

  • Autofocus

  • ROD - codificador rotativo do fuso

  • Sistema de limite de comprimento "aszm" (linear ou rotativo)

• Sistema ótico (suporte ótico standard):

  • Câmara de luz transmitida

  • Campo de visão: 7,3 × 6,7 mm

  • Distância de trabalho: 100 mm

  • Sensor: 1/3" CCD monocromático

  • Inspeção de ponta com 12 LEDs vermelhos

Equipamento adicional

• Sistema de mesa (necessário para atingir 800 mm de comprimento de ferramenta)
