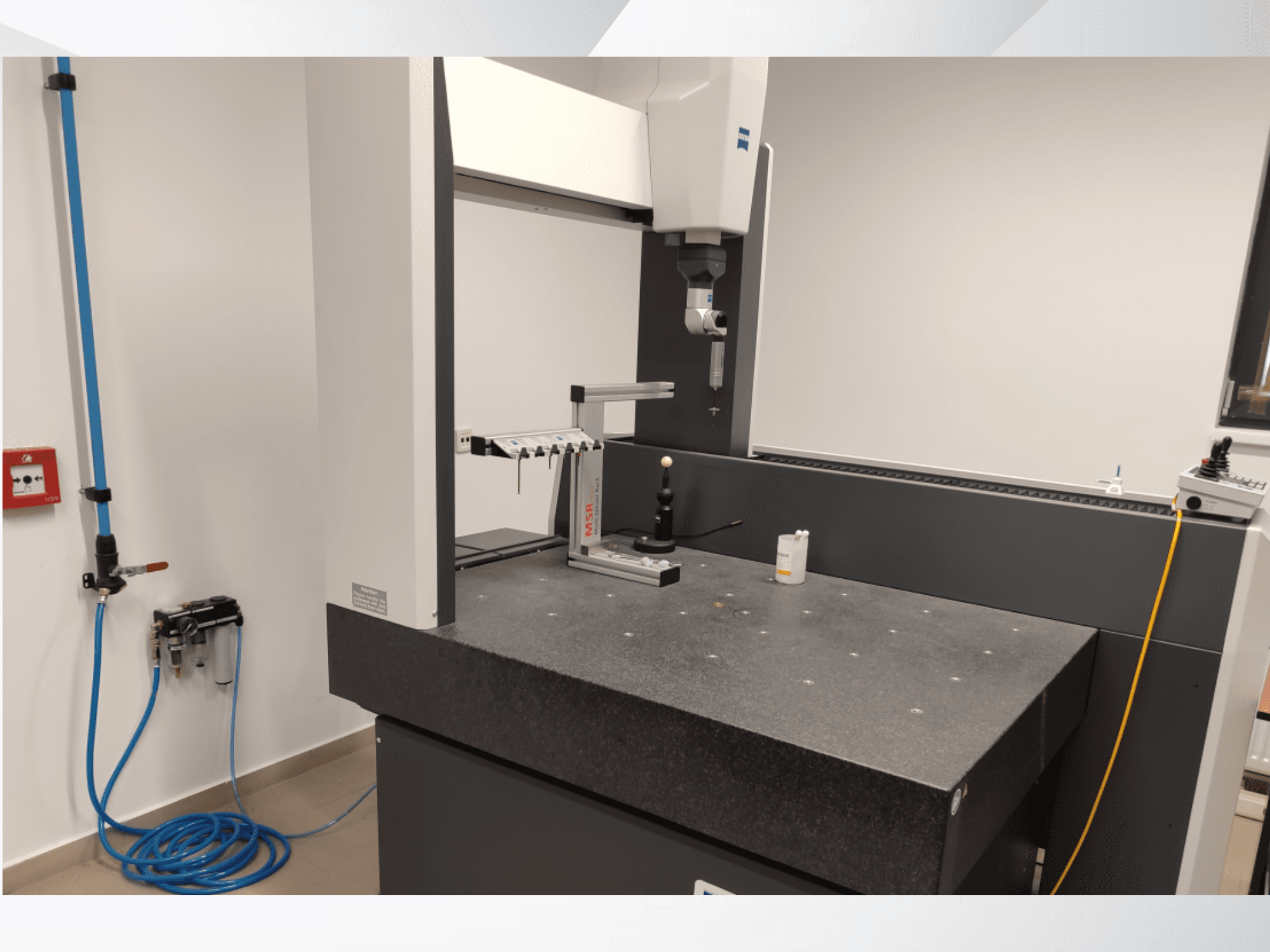

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Informações adicionais

• Tamanho máximo da peça de trabalho: aprox. 1344 x 910 x 716 mm

• Peso máximo da peça de trabalho: 730 kg

• Altura da mesa: 850 mm

• Equipada com sistema de amortecimento de vibrações

• Sistema de sensores:

• Cabeça articulada: inclinação ±180°, rotação com incrementos de 2,5°

• Velocidade de leitura: até 150 pontos/segundo

• Comprimento máximo do apalpador: 150 mm

• Peso máximo da caneta: 15 g

• Diâmetro mínimo da ponta da caneta: 0,3 mm

• Precisão (de acordo com as normas ISO 10360):

• Erro de medição do comprimento (E₀): 1,7 + L/350 µm (a 18-22°C)

• Erro de leitura (THP): 2,7 µm

• Erro de medição da forma (RONt): 1,7 µm

• Repetibilidade (R₀): 1,2 µm

• Controlador: ZEISS C99L

• Software: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Modo de controlo: Motorizado / CNC

• Interface: Ethernet, USB

• Desempenho:

• Sistema de acionamento: CNC motorizado

• Velocidade de deslocação (eixos): 0-70 mm/s

• Velocidade máxima do vetor: 465 mm/s

• Aceleração máxima: 1,85 m/s²

• Velocidade de digitalização: até 125 mm/s

• Utilidades:

• Alimentação eléctrica: 100-240V AC (±10%), 50-60 Hz

• Consumo máximo de energia: 800 VA

• Utilização típica de energia: 200 W

• Ar comprimido: 6-8 bar, pré-limpo, seco (ISO 8573-1 Classe 4)

• Consumo de ar: máx. 120 Nl/min

• Condições ambientais:

• Temperatura de funcionamento: 18°C-22°C

• Humidade relativa: 30-60% (sem condensação)

• Conformidade e certificações:

• Em conformidade com a Diretiva de Máquinas CE 2006/42/CE

• Diretiva EMC 2014/30/UE

• Gestão da qualidade: ISO 9001:2008

• Gestão ambiental: ISO 14001:2004

• Acreditação ISO / IEC 17025:2005
