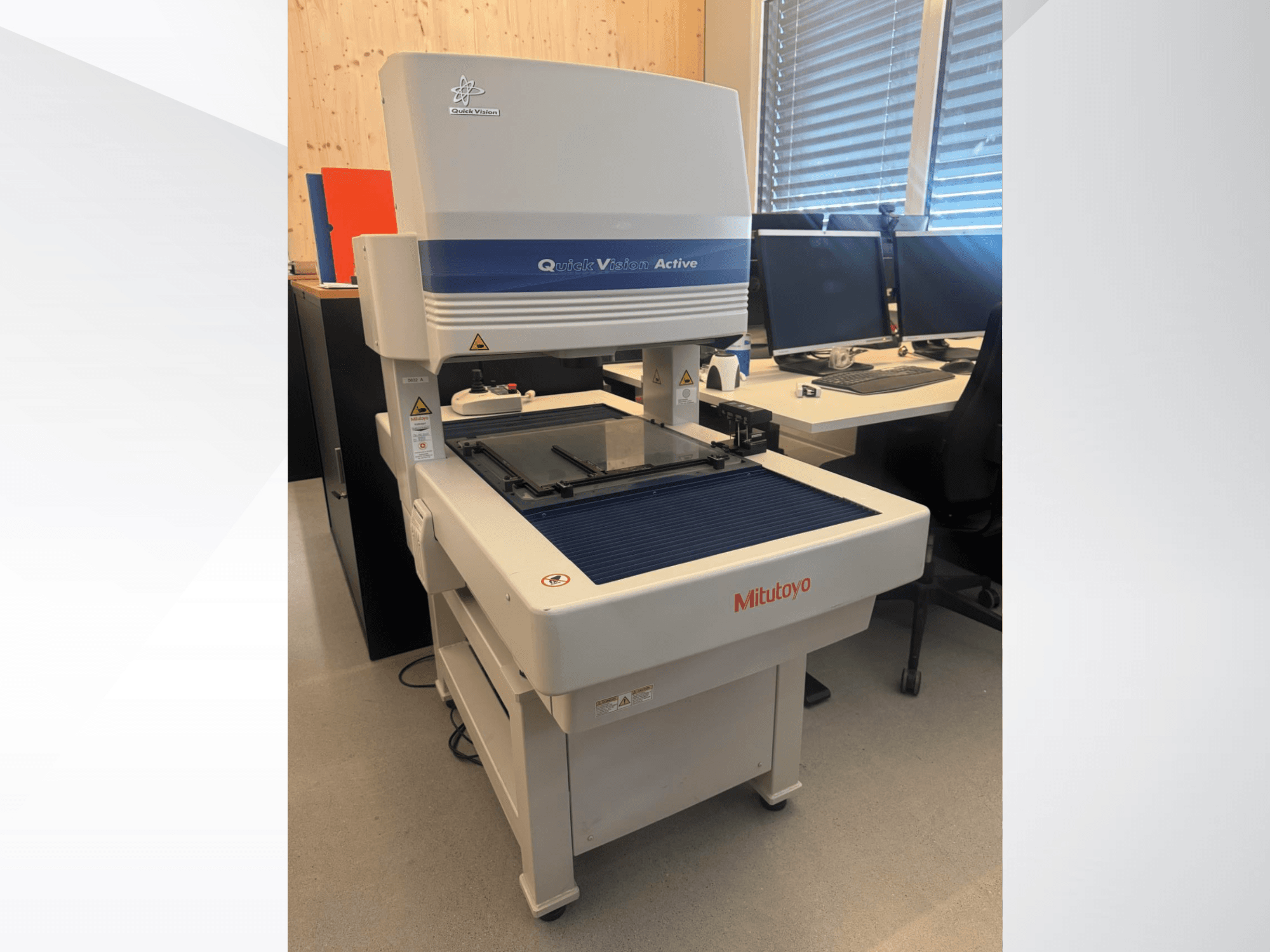

Mitutoyo - QV-L404Z1L-DLI-MEA-MIT-2020-00001

• Última calibração: 06 de setembro de 2022

• Curso do eixo X: 400 mm

• Curso do eixo Y: 400 mm

• Curso do eixo Z: 200 mm

• Resolução: 0,1 µm (0,0001 mm)

• Precisão da medição do comprimento XY: (2 + 3L/1000) µm

• Precisão da medição do comprimento Z: (3 + 5L/1000) µm

• Precisão da medição do comprimento E2XY: (2,5 + 4L/1000) µm

• Profundidade da máquina: 1303 mm

• Controlo CNC: Sim

• Software de controlo: QVPak V13.3

• Sistema operativo: Windows 10 64-bit

• Ecrã de medição: Ecrã gráfico de medição 3D

• Interface de programação: EasyEditor

• Deteção de arestas: Algoritmos de reconhecimento avançados

• Tipo de câmara: Câmara a cores CMOS de alta resolução

• Comunicação: USB 3.0

• Sistema de zoom: lente de zoom de 7 passos

• Métodos de medição: Medição por vídeo; medição por sonda tátil; medição multi-sensor; sequências de medição automáticas

• Capacidade de medição: Medição de micro e nano caraterísticas

Equipamento adicional

• Tipo de sonda tátil: TP20

• Módulos de sonda: 2 módulos de força standard

• Tipo de módulo de sonda: TP20 de força standard

• Suporte da haste de apalpação: Suporte de 5 vias

• Comprimento da haste: 13 mm

• Diâmetro da haste de apalpação: 10 mm

• Trocador de sonda: MCR20

• Capacidade do trocador de sondas: 3 portas

• Anel de calibração: Ø20 mm

• Esfera de referência: Esfera principal em cerâmica Ø15 mm

• Suporte da máquina: QVST-4L

• Cabo de alimentação: Tipo CH 1,8 m

• Tipo de computador: Estação de trabalho Dell Precision

• Processador: Intel Xeon W-2223 3,6 GHz

• Monitores: 2× Dell UltraSharp U2421E

• Software adicional: QV Partner Manager V3.1

• Software estatístico: MeasLink Real-Time Professional V9
