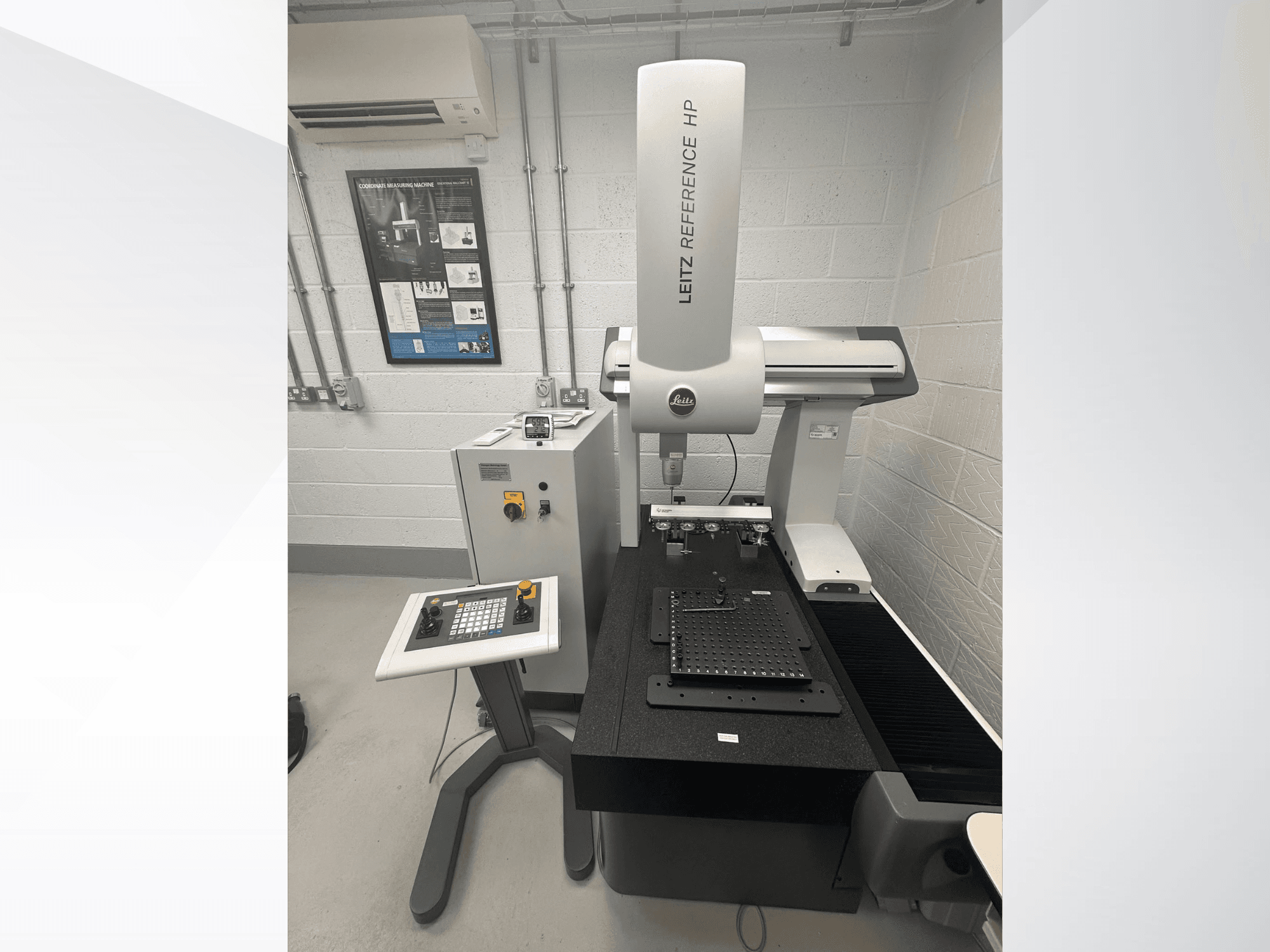

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Visitação: Possível mediante marcação; é possível ver a máquina em funcionamento

• Incoterm/Recolha: EXW Especificações técnicas

• Precisão (MPE-E): 0,70 + L/400 µm

• Erro de sondagem (MPE-P): 0,80 µm

• Mesa: Mesa de granito

• Sistema de sonda: Hexagon LSP-X3

• Fixação da agulha: HP-S-X3

• Trocador de pontas: Rack de troca de pontas Hexagon de 5 portas

• Portas de troca: HR-X3-P

• Controlador: Controlador Leitz em armário independente

• Comando do operador: Painel Leitz com dois joysticks e paragem de emergência Histórico da máquina / manutenção

• Agosto de 2020: Máquina e acessórios fornecidos novos pela Hexagon Metrology

• Setembro de 2020: Pacote de software fornecido pela Hexagon

• Fevereiro de 2021: Aquisição de 6 pontas de medição escalonadas M2 adicionais

• Abr. de 2021: Instalada e colocada em funcionamento em Andover por um engenheiro da Hexagon (relatório de instalação/manutenção n.º 15320)

• Última calibração: 16 de maio de 2023 pela Hexagon Metrology

  • Norma: ISO 10360-2:2001

  • Certificado: CAA/REF769/543/16052023

  • Resultado: A calibração cumpriu as especificações do cliente

  • Certificado disponível mediante pedido

  • Validade da calibração: até 24 de maio de 2024

Equipamento adicional

• QUINDOS versão 2023

• Pacote I++ Simulator + QUINDOS

• Modelo adicional de MMC

• Gestor de licenças para pacote de complementos

• Transferência de licença de software: sujeita a confirmação pela Hexagon Periféricos e dispositivos de fixação

• PC de estação de trabalho HP com 2 monitores

• Fixação cinemática:

  • Base cinemática universal Swift-Fix (1)

  • Placas cinemáticas Swift-Fix 300 × 300 × 16 mm (2)

• Esfera de referência cerâmica Ø 30 mm (1) Pontas de medição, suportes, adaptadores e hardware de troca

• Portas do trocador HR-X3-P (5)

• Kit de pontas de medição

• Suportes especiais para pontas de medição (3)

• Suporte para 8 × M5 + 8 × Ø2 mm (1)

• Adaptador de pontas M5/M2 (1)

• Suporte para agulhas M2 de 5 posições (1)

• Pontas escalonadas M2: 4 + 6

• Ponta de medição M2 R1 (1)

• Estiletes especiais de rubi Ø0,3 mm (8)

• Agulha especial de rubi/carboneto Ø 1 mm (1)

• Agulha de Si3N4 de Ø1,5 mm (1)

• Ponta de rubi de Ø3 × 35 mm (1)

• Agulha de rubi de Ø3 × 50 mm (1)

• Agulha de rubi de Ø5 × 60 mm (1)

• Extensão de titânio (1)

• Junta rotativa (1)

• Cubos ajustáveis (2)

• Cubo M5 (1)
