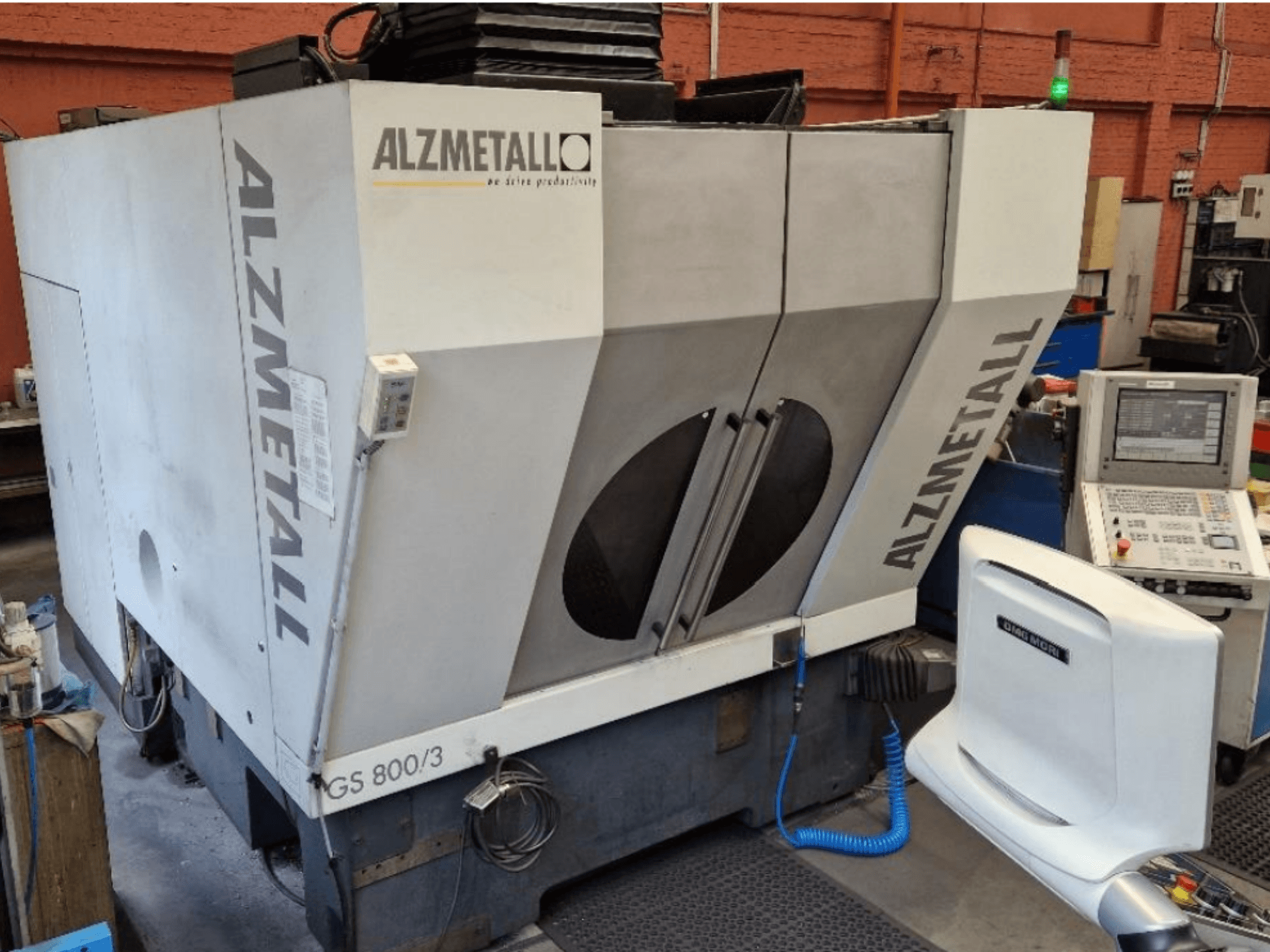

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Distância entre o fuso e a mesa rígida: 150 – 650 mm

- Ranhuras em T da mesa: 9 ranhuras em T conforme a norma DIN 650 na direção X, 14 com largura H12 e passo de 100 mm, 14 ranhuras de alinhamento central H7, mesa rebaixada em 80 mm

- Tipo de fuso: Fuso com motor de alta frequência arrefecido a água, com rolamentos híbridos e lubrificação a óleo-ar

- Cônico do fuso: HSK-A63 de acordo com a norma DIN 69893 -

- Binário máximo: 139 Nm a um ciclo de trabalho de 25% - Características do fuso: Fuso novo em 2025, compensação da expansão térmica, vedação por ar, sopro de ar através do centro do fuso

- Deslocamento rápido (X/Y/Z): 45 m/min

- Aceleração máxima (X/Y/Z): 10 m/s²

- Força de avanço máxima (X/Y/Z): 10 kN a 40% do ciclo de trabalho

- Sistemas de medição: Sistemas duplos de medição linear direta para X/Y, sistema de medição linear direta para Z

- Precisão de posicionamento (Tp): 0,007 mm de acordo com a norma DIN ISO 230-2

- Almoxarifado de ferramentas: Almoxarifado em cadeia com 33 posições para ferramentas

- Sistema de troca de ferramentas: Sistema de recolha

- Diâmetro máximo da ferramenta: 90 mm (configuração completa) / 130 mm (com posições adjacentes livres)

- Comprimento máximo da ferramenta: 300 mm

- Peso máximo da ferramenta: 10 kg

- Peso total máximo das ferramentas: 160 kg

- Tempo de troca de ferramenta: Aprox. 2 segundos

- Tempo entre cavacos: aprox. 6 segundos

- Tensão de funcionamento: 3x 400 V

- Frequência da rede elétrica: 50 Hz

- Corrente nominal total: 55 A

- Fusíveis da alimentação de rede: 63 A gG - Pressão de alimentação necessária: mín. 6 bar

- Sistema de rede necessário: rede TN

- Dimensões de transporte: aprox. 2 250 mm (L) x 4 760 mm (P) x 2 800 mm (A)

- Equipamento e características adicionais:

- Sonda tátil 3D HEIDENHAIN TS 640 com transmissão por infravermelhos

- Medição automática de ferramentas HEIDENHAIN TT 140

- Volante eletrónico HR 410

- Cobertura de teto automática com persiana de enrolar

- Transportador de aparas com correia raspadora (para aparas metálicas curtas com comprimento até 80 mm)

- Caixa de proteção em chapa de aço em toda a volta

- Revestimento interior em aço inoxidável da área de maquinagem

- Iluminação da área de trabalho - Porta de correr horizontal com segurança elétrica e bloqueio mecânico

- Arrefecimento do armário de comando

- Componentes em falta/excluídos: O depósito de líquido de arrefecimento NÃO está incluído (sem depósito de líquido de arrefecimento, sem bombas, sem mangueira de lavagem de limalhas)
