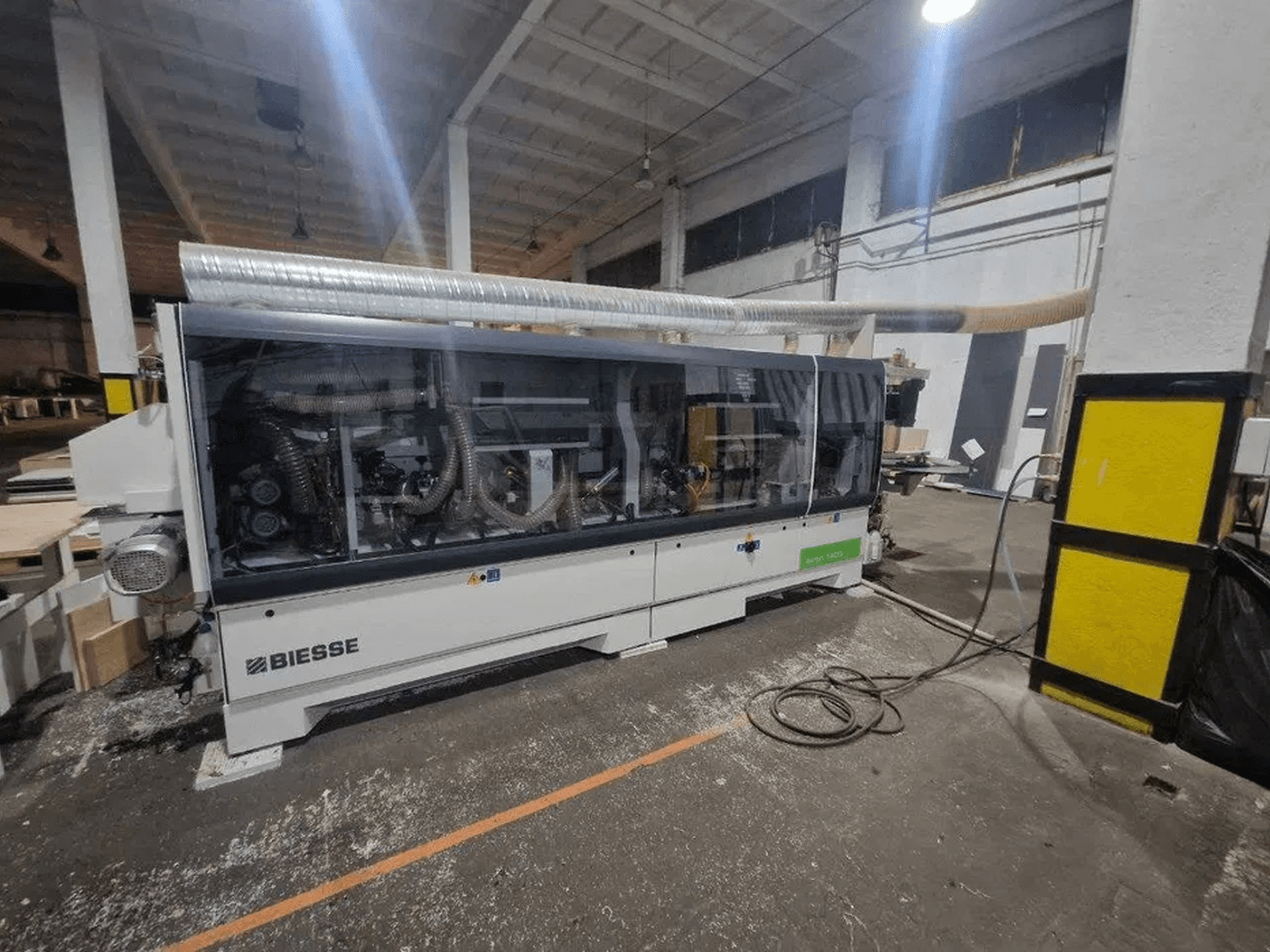

BIESSE - Akron 1440 APL-EDG-BIE-2023-00001

Máquina de colagem de faixas laterais
Marca: Biesse
Tipo: Akron 1440 A
ano de fabrico: 2023

Dados técnicos:

• Altura do painel: 10–60 mm

• Altura da borda: 14–64 mm

• Espessura da borda em rolo: 0,4–3 mm

• Espessura da borda em tira: 0,4–12 mm

• Saliência do painel para além da corrente: 25 mm

• Comprimento do painel: 140–3200 mm

• Largura mínima do painel (com comprimento do painel de 140 mm): 85 mm

• Largura mínima do painel (com comprimento do painel de 250 mm): 50 mm

• Velocidade de avanço da corrente: 12 m/min

• Distância entre painéis: 450–650 mm

• Pacote de eixos NC para configuração automática da máquina

• Kit de instalação do transportador de retorno

• Notas:

  • Altura mínima do painel: 8 mm, com espessura máxima da borda de 1,5 mm.

  • Valores indicados como «dependendo das unidades de trabalho selecionadas». Velocidade máxima de avanço permitida: 12 m/min.

Agregados/unidades de trabalho:

• Unidade de pulverização antiaderente ADZ02


• Unidade de pré-fresagem RT02

  • Dois motores de alta frequência, cada um com 1,8 kW e 12 000 rpm


• Unidade de colagem VC-511

  • Processa adesivos granulados de EVA e PUR

  • Capacidade do recipiente de adesivo: 1,5 kg


• Zona de pressão

  • 1 rolo de pressão acionado, Ø 100 mm, pressão ajustável de forma independente

  • 2.º e 3.º rolos de pressão não acionados, Ø 60 mm, revestimento antiaderente, cónicos opostos, ajustáveis pneumaticamente


• Unidade de corte de extremidades IT-70-S

  • Dois motores de alta frequência, cada um com 0,8 kW, 12 000 rpm

  • Corte reto (0°) ou inclinado, ajustável entre 0° e 15°

  • Unidade de pulverização de líquido antiestático/de arrefecimento para o corte das extremidades


• Unidade de fresagem de precisão RF02

  • Dois motores de alta frequência, cada um com 0,65 kW, 12 000 rpm


• Unidade de arredondamento de cantos

  • Dois motores de alta frequência, cada um com 0,65 kW, 12 000 rpm

  • Para perfis retos e de pós-formação/softforming em cantos de 90° e 180°


• Unidade de raspagem de bordas RB02

  • Comutação manual entre dois perfis de processamento


• Unidade de raspagem de juntas coladas RC02


• Unidade de polimento SZ02

  • Dois motores, cada um com 0,37 kW, 2 800 rpm


• Unidade de sopro de ar quente PH-501

  • Potência: 2 kW; controlo de temperatura continuamente ajustável
