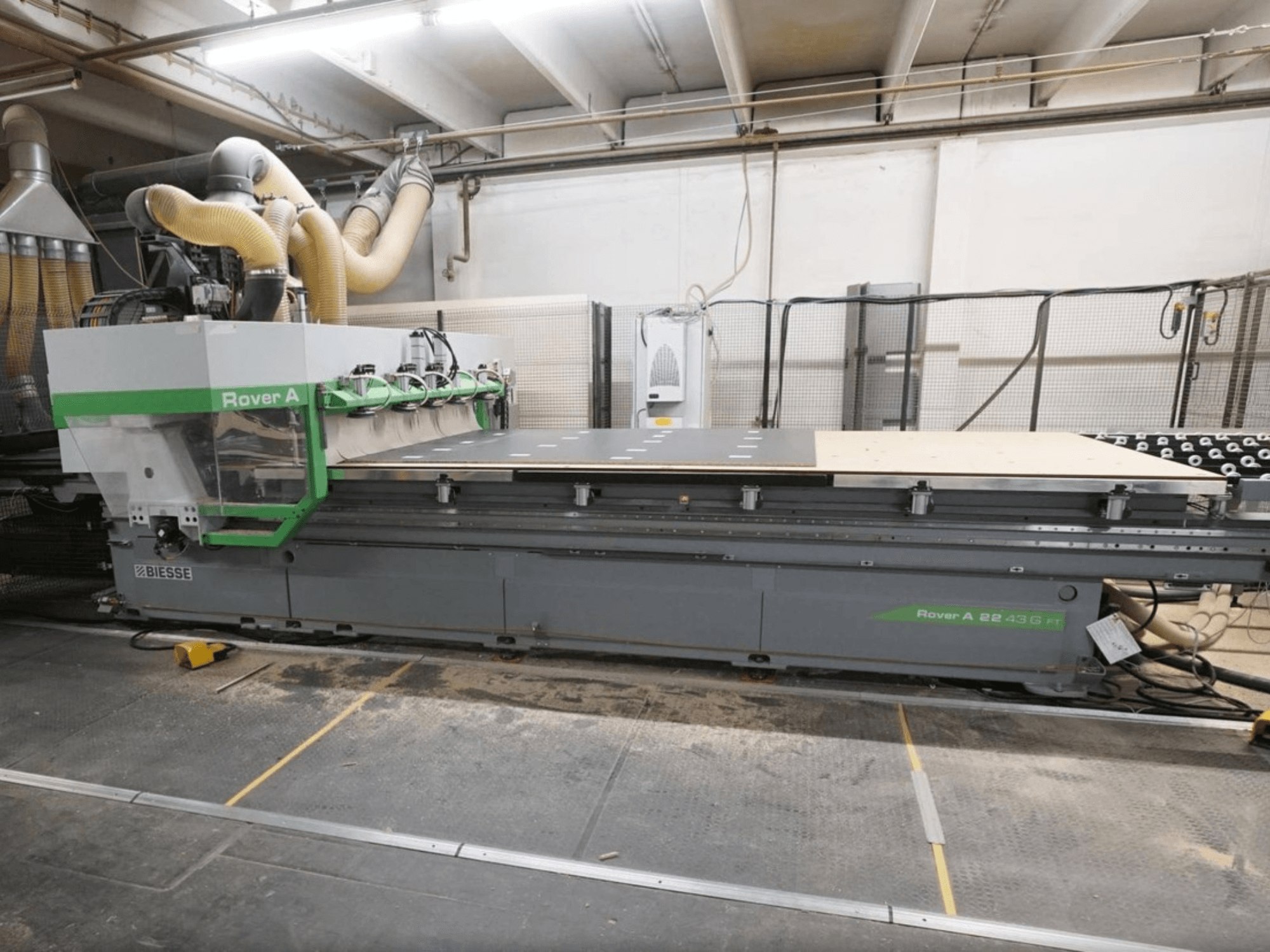

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Dados técnicos

• Dimensões da mesa de trabalho: 4 300 × 2 205 mm

• Velocidade máxima no eixo X: 80 m/min

• Velocidade máxima no eixo Y: 60 m/min

• Velocidade máxima do eixo Z: 20 m/min

• Curso do eixo Z (versão de 3/4 eixos): 325 mm

• Curso do eixo Z (versão de 5 eixos): 430 mm

• Espaço livre máximo para a peça no eixo Z: 170 mm

• Espaço livre máximo para a peça com braço oscilante: 120 mm

• Acionamento dos eixos X/Y: cremalheira e pinhão

• Acionamento do eixo Z: parafuso de esferas

• Guias dos eixos: guias lineares com blocos de rolamentos de esferas em recirculação

• Capacidade da bomba de vácuo: 300 m³/h a 50 Hz

• Sistema de vácuo: 20 zonas independentes controladas por CNC

• Áreas de trabalho: 2

• Áreas de fixação: 2 em X

• Batentes pneumáticos: 16

• Passo da grelha da mesa: 30 mm

• Dimensões do módulo de vácuo: 132 × 146 mm

• Altura do módulo de vácuo: 29 mm

• Incremento de rotação do módulo de vácuo: 15°

• Ventilador da mesa com colchão de ar: Sim

• Espessura máxima de um único painel: 50 mm

• Espessura mínima de um único painel: 9 mm

• Espessura máxima de carregamento de painéis múltiplos: 20 mm

• Espessura máxima de descarga de painéis múltiplos: 60 mm

• Espessura da placa de proteção: 8–25 mm

• Peso máximo do painel: 200 kg

• Dimensão mínima do painel carregável na direção Y: 800 mm

• Comprimento do transportador de descarga: 4 800 mm

• Comprimento máximo do painel descarregável: 4 300 mm

Unidade de maquinagem de 5 eixos

• Número de eixos: 5 eixos de interpolação

• Interface da ferramenta: HSK F63

• Arrefecimento: Arrefecimento a líquido

• Potência S1: 11 kW / 15 HP a 12 000 rpm

• Potência S6: 13 kW / 17,4 HP a 12 000 rpm

• Velocidade máxima do fuso: 20 000 rpm

• Rotação do eixo C: 360° contínua

• Velocidade do eixo C: 12,4 rpm

• Intervalo de posicionamento do eixo B: ±100°

• Velocidade do eixo B: 12,4 rpm

• Rolamentos do fuso: cerâmicos

• Motor de acionamento: sem escovas, controlado digitalmente

• Caixa de velocidades: Redutor harmónico

• Lubrificação: lubrificação vitalícia

Cabeça de perfuração

• Tipo: BH 26 2L

• Número máximo de ferramentas: 26

• Eixos de perfuração verticais: 16

• Disposição dos eixos verticais: 8 pol. em X / 8 pol. em Y

• Espaçamento dos eixos verticais: 32 mm

• Eixos de perfuração horizontais: 4 com saída dupla

• Distância entre os eixos dos fusos horizontais: 32 mm

• Serras de ranhura: 2

• Direções das serras de ranhura: X / Y

• Diâmetro da serra de ranhura: 120 mm

• Profundidade máxima de ranhura: 25 mm

• Potência do motor: 1,7 kW a 2 800 rpm / 3 kW a 6 000 rpm

• Velocidade máxima de perfuração: 6 000 rpm

Almoxarifado de ferramentas

• Tipo: Carregador de ferramentas de torre

• Capacidade: 16 ferramentas

• Espaçamento entre posições das ferramentas: 114 mm

• Diâmetro máximo da ferramenta com o compartimento cheio: 110 mm

• Peso máximo de cada ferramenta: 7,5 kg

• Peso total máximo das ferramentas: 55 kg

Carregamento/descarregamento automático

• Direção de carregamento: frontal

• Fluxo de material: da direita para a esquerda

• Sistema de carga/descarga: Tipo B

• Ventosas: 5

• Capacidade de carregamento automático: até 3 painéis

• Braço de limpeza: Sim

• Limpeza automática da mesa: Sim

• Mesa de carregamento: Alinhamento automático X/Y

• Transportador de descarga: Motorizado

• Controlo do transportador: controlado por CNC

• Detecção do fim do transportador: fotocélula

WINSTORE 3D

• Sistema: WINSTORE 3D K1

• Comprimento do sistema: 16 000 mm

• Comprimento da viga: 8 000 mm

• Módulos adicionais: 3 000 / 6 000 / 8 000 mm

• Comprimento máximo da estrutura de sucção: 5 200 mm

• Transportadores transversais: Tipo correia, 5 200 mm

• Manuseamento de painéis: Painéis em bruto e finos

• Detecção do peso dos painéis: célula de carga

• Opção de manuseamento de painéis com largura mínima: 450 mm
