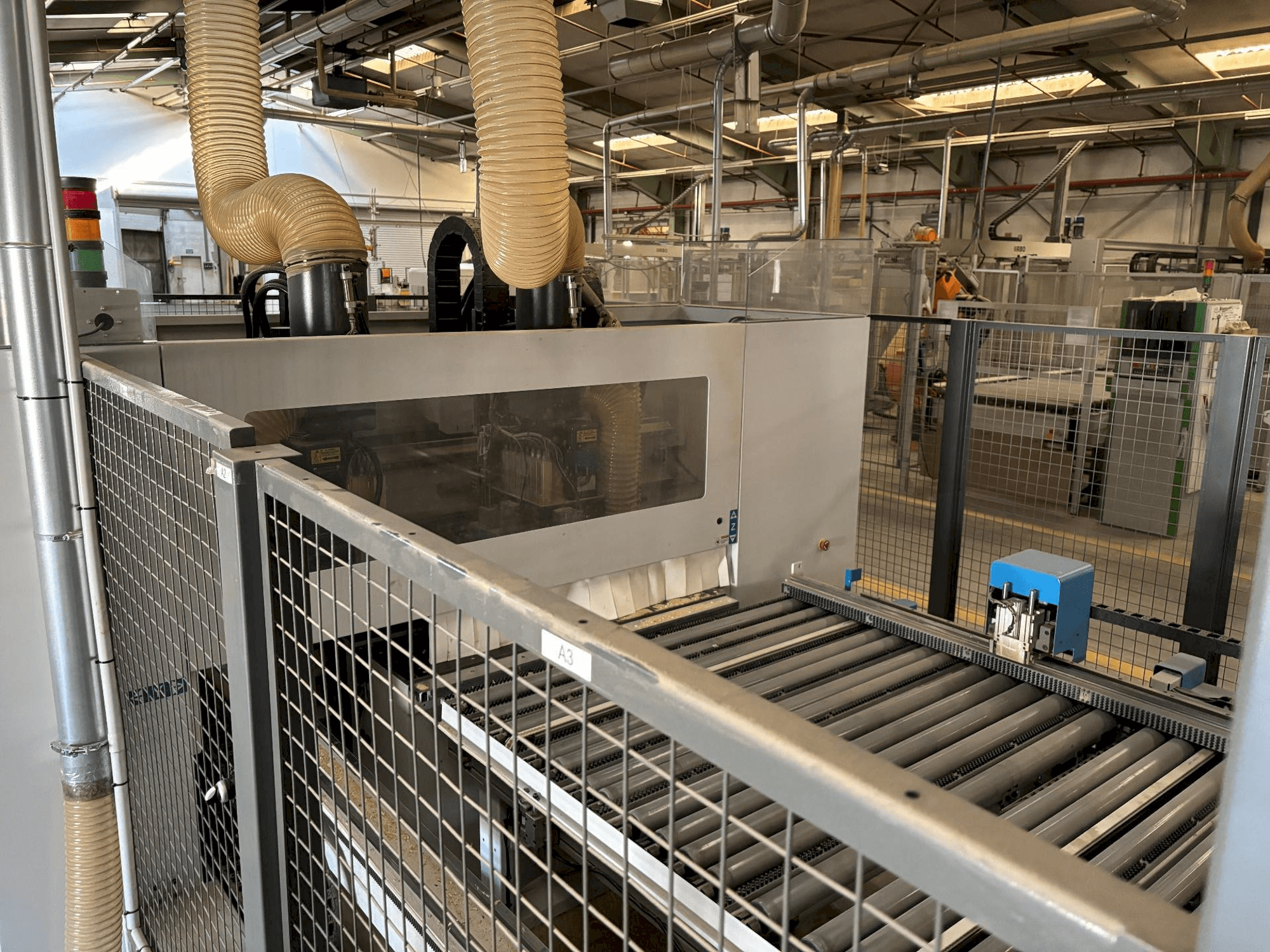

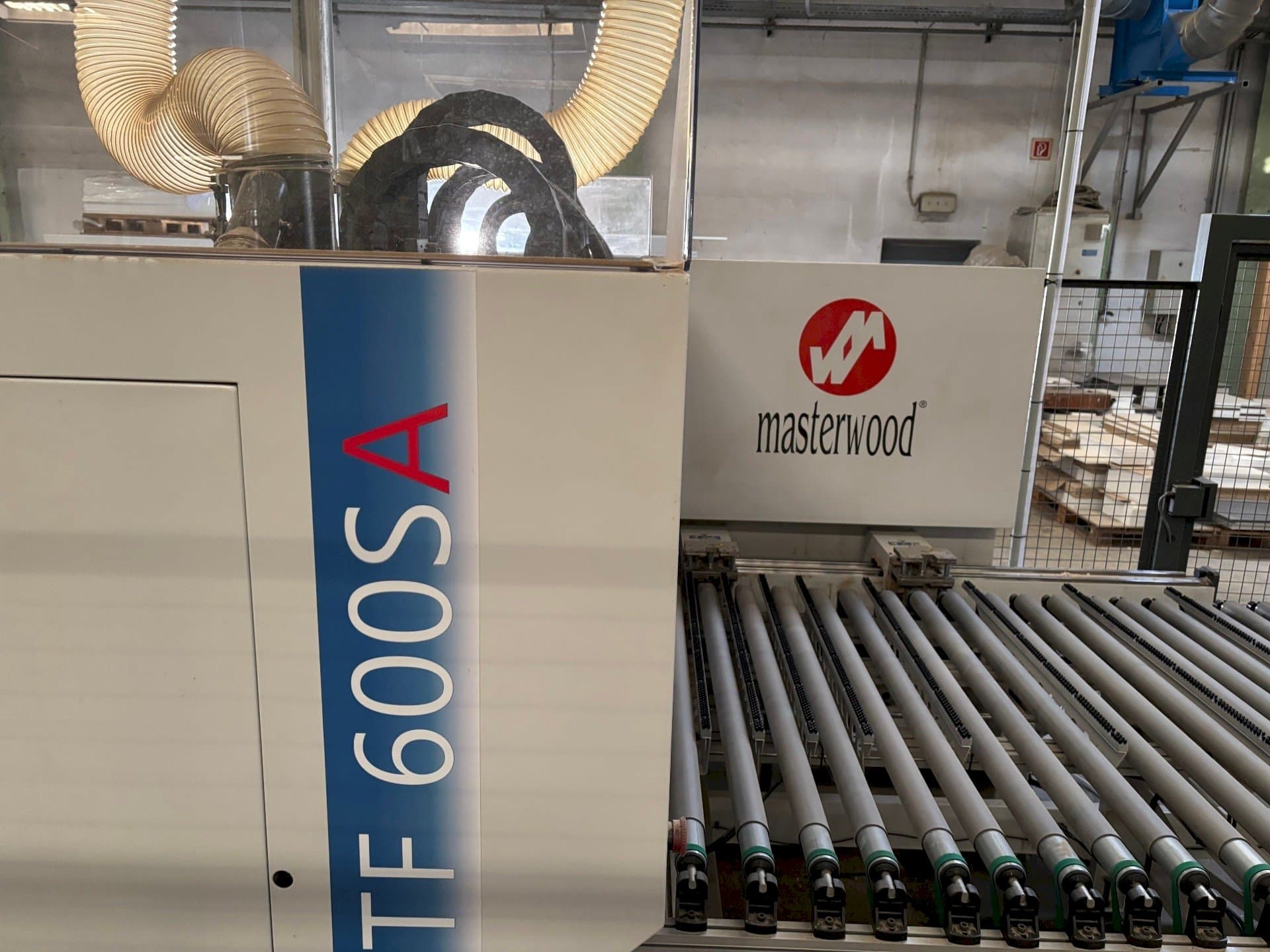

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

Centro de processamento usado Marca: Masterwood Tipo: MasterDrill TF 600 SA Ano: 2020 Com o centro de processamento TF 600 SA, é possível processar painéis de diferentes tamanhos, um após o outro, em todos os 6 lados, sem interrupção. As peças são transportadas ao longo do eixo X por meio de duas pinças independentes. As pinças são controladas por CN e servem também como batente de referência para o alinhamento das peças. Estão ainda equipadas com um dispositivo para medir automaticamente a espessura da peça. Velocidade máxima de avanço das pinças: 130 m/min. Dimensões mínimas e máximas da peça: - Espessura da peça: 8~ 60 mm - Comprimento da peça: 400 ~ 2500 mm - Largura da peça: 400 ~ 950 mm Cabeças de perfuração: - As cabeças de perfuração são fabricadas numa única peça fundida de liga de alumínio. Duas cabeças de perfuração usinam a peça de trabalho a partir de cima e uma a partir de baixo. Esta disposição das cabeças de perfuração torna a TF 600 SA uma máquina versátil com elevada dinâmica de perfuração. Cabeças de perfuração superiores: - Brocas verticais na direção X: 7+7 - Brocas verticais na direção Y: 5+5 - Brocas horizontais na direção X: 2x2 + 2+2 - Brocas horizontais na direção Y: 2+2 Cabeça de perfuração inferior: - Brocas verticais: 3x3 Serra de ranhura: - Uma serra de ranhura montada na cabeça de perfuração superior, junto ao batente, permite a ranhura na direção X (diâmetro máximo da lâmina de serra = 125 mm). As ranhuras podem ser cortadas com uma largura mínima de 55 mm e máxima de 850 mm. Fuso de fresagem 2x3,5 kW: Dados técnicos: - Potência máxima: 3,5 kW - Velocidade máxima: 18 000 rpm - Rotação para a direita e para a esquerda - Acionamento por meio de inversor - Porta-ferramentas ER 25 - Arrefecimento a ar A precisão de posicionamento das unidades é de +/- 1/10 mm Descarga automática da peça: Correia transportadora motorizada com controlo por sensor. CNC e software: - A mesa de trabalho da máquina é totalmente gerida por NC e garante a fixação contínua dos painéis em todas as posições de trabalho. Todos os movimentos são efetuados na superfície de apoio mais ampla possível sobre a peça. Os dispositivos de fixação são ativados em função da unidade de trabalho. A mesa de trabalho está equipada com um alinhador lateral controlado por NC que assegura o alinhamento perfeito do painel da peça. Masterwork: - O Masterwork permite ao operador da máquina programar de forma rápida e fácil. O software pode importar os formatos de dados mais importantes, tais como DCF e XML. Master Drill: Interface homem-máquina para a gestão de atividades operacionais (manutenção/equipamento). Trepan: Uma interface utilizada pelo operador para operações manuais e com equipamento. Leitor de códigos de barras: - Transportador de rolos motorizado para o carregamento de peças na entrada. - Software Palette CAM Start para a Masterwood TF 600 SA - Leitor automático de códigos de barras na entrada Nota: Os dados técnicos e as descrições foram copiados da confirmação de encomenda original. Os dados têm caráter meramente informativo e não são vinculativos.
