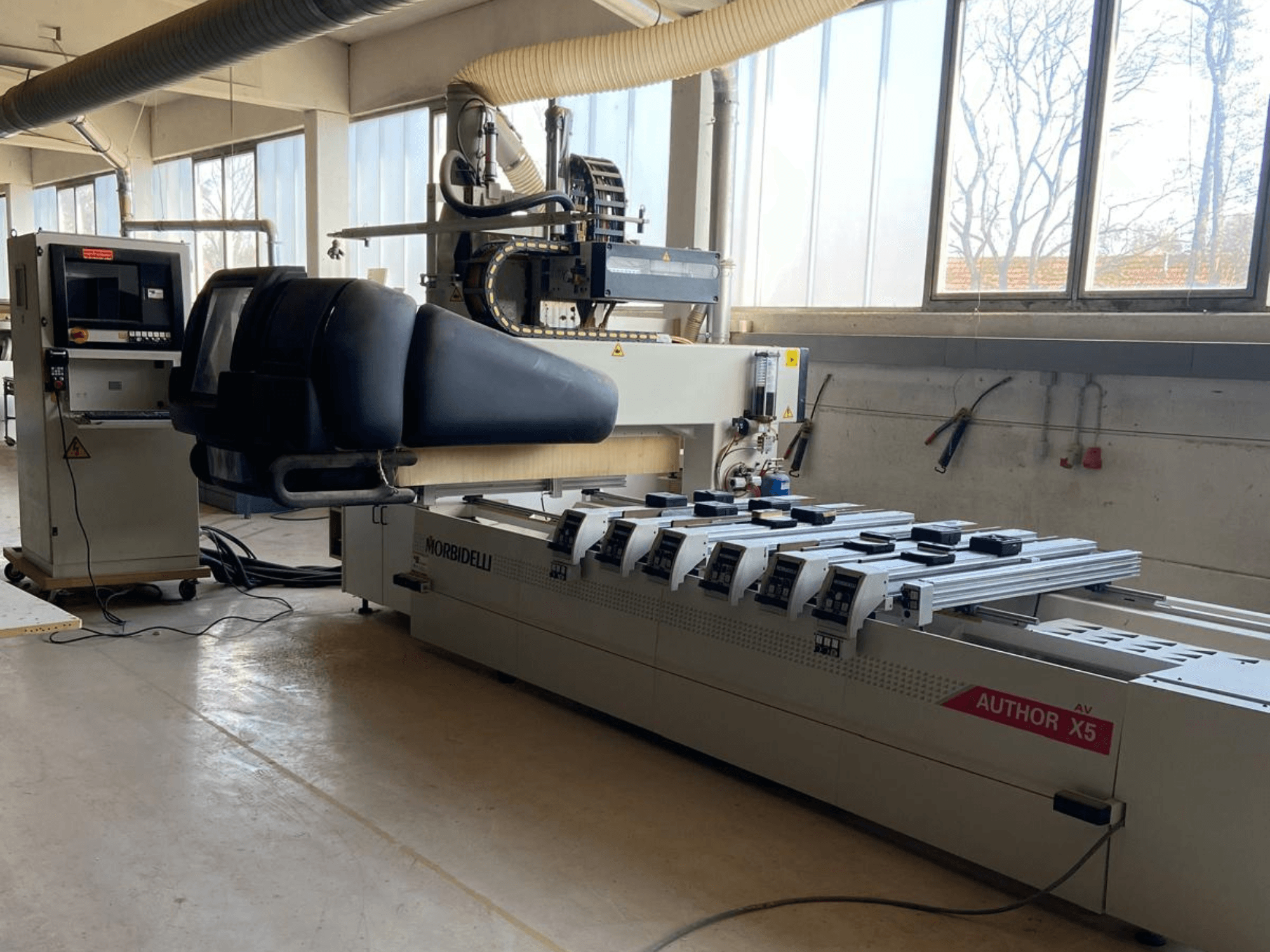

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Tensão: 400 V

• Frequência: 50 Hz

• Corrente: 48 A

• Alimentação eléctrica: 400 V, 50/60 Hz

• Consumo de energia: 28 kVA

• Campo de trabalho: X 3050 mm, Y 1348 mm, Z 400 mm

• Velocidades rápidas: X 50 m/min, Y 45 m/min, Z 22 m/min

• Sistema de acionamento: fuso de esferas nos eixos X/Y/Z

• Processamento do pêndulo: sim

• Fuso: Fuso de fresagem Morbidelli de 5 eixos

• Rotação do eixo C: 640 graus

• Rotação do eixo B: +/- 100 graus

• Potência do inversor: 18 kW

• Porta-ferramentas: HSK 63F

• Distância mínima entre a mesa e o fuso: 40 mm

• Trocador de ferramentas: sala de ferramentas traseira no eixo X

• Posições do trocador de ferramentas: 12

• Diâmetro máximo da ferramenta: 240 mm

• Comprimento máximo da ferramenta: 220 mm

• Peso máximo da ferramenta: 8 kg

• Mesa de trabalho: sistema de fixação a vácuo

• Pressão de vácuo: 3000 Pascal

• Sistema de controlo: NUM 1040

• Sistema operativo: Windows XP Professional

• Processador: Pentium de 32 bits

• RAM: mínimo 256 MB

• Disco rígido: mínimo 2 GB

• Ecrã: 17 polegadas

• Interface: RS232

• Pressão de ar: 6 a 8 bar

• Consumo de ar: 250 NL/min

• Ligação de extração de pó: 250 mm

• Velocidade de extração do ar: 30 m/s

• Dimensões da máquina: aprox. 5300 x 2200 x 2500 mm

• Espaço necessário: aprox. 6300 x 4000 x 3000 mm

• Equipamento de segurança: Sistema de proteção em conformidade com a norma CE

• Lubrificação central: automática

• Cabeça de perfuração: 12 + 6 fusos

• Fusos verticais (direção Y): 5

• Fusos verticais (direção X): 8

• Fusos horizontais (direção X): 4

• Fusos horizontais (direção Y): 2

• Passo do fuso vertical: 32 mm

• Passo do fuso horizontal: 64 mm

• Velocidade de perfuração: 4000 rpm

• Potência da unidade de perfuração: 2,2 kW

• Suporte da ferramenta de perfuração: M10

• Curso pneumático: 60 mm

Equipamento adicional

• Transportador de aparas (incluído)

• Bomba de vácuo 250 m3/h
