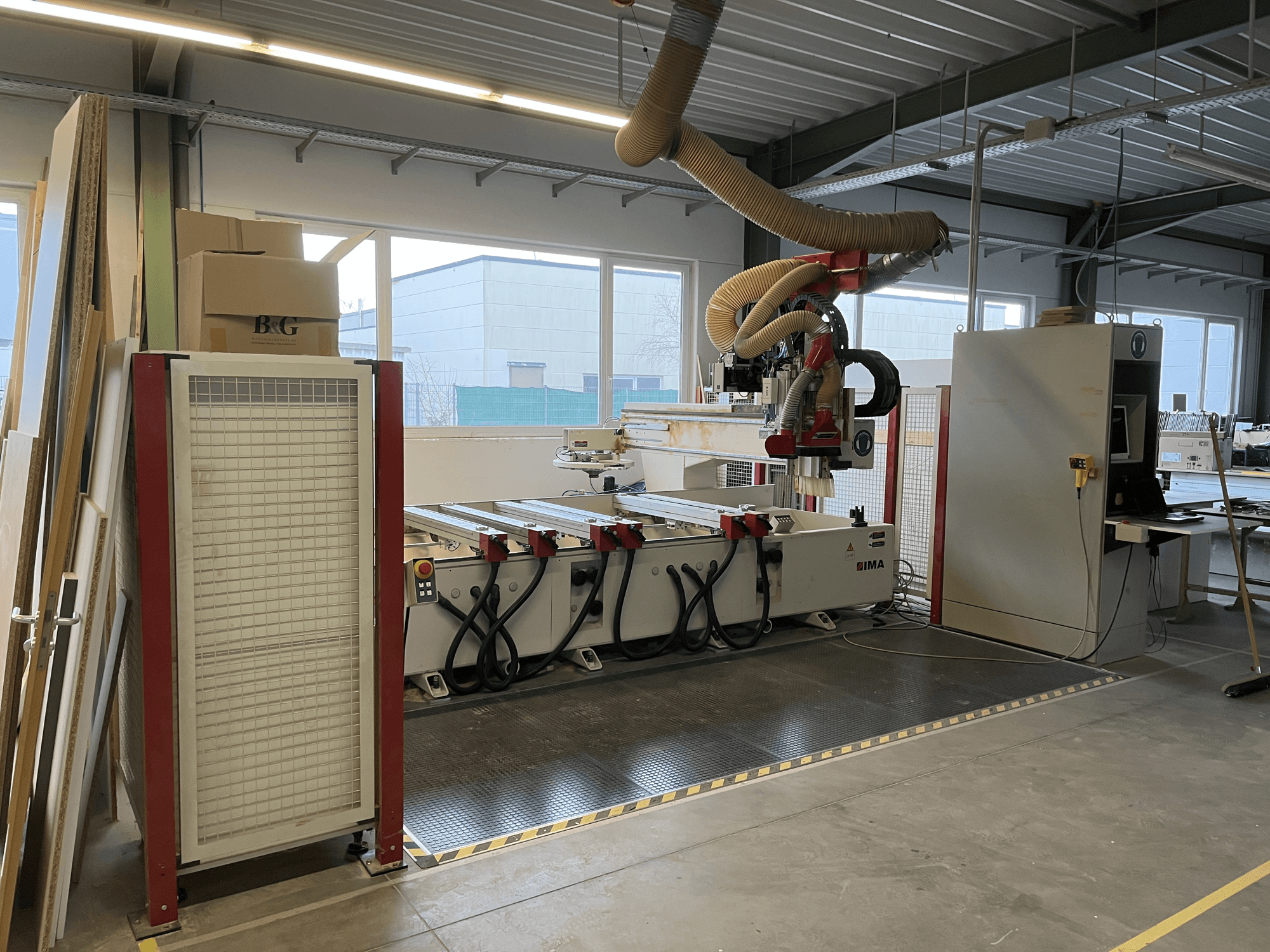

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Área de trabalho X: 3000 mm

• Área de trabalho Y: 1200 mm

• Altura máxima de fixação Z1: 100 mm

• Espessura máxima da peça Z2: dependendo do equipamento/aplicação

• Altura da mesa: aprox. 1000 mm

• Operação pendular X: 2 × 1400 mm

• Espaço livre central X: 200 mm

• Alternativa de operação pendular X: 2 × 900 mm

• Espaço livre no centro (alternativa) X: 1200 mm

• Peso da máquina: aprox. 6000 kg

• Sistema de guias: guias lineares de precisão, endurecidas a aprox. 62 HRC

• Lubrificação centralizada: automática para todos os eixos principais e para o fuso de esferas

• Sistema de acionamento: servomotores CA com encoder

• Acionamento X/Y: cremalheira e pinhão

• Acionamento Z: fuso de esferas

• Velocidade de avanço: 40 m/min

• Deslocamento rápido X/Y: 80 m/min

• Deslocamento rápido em Z: 25 m/min

• Aceleração: 3 m/s²

• Ligação de extração do fuso principal: 300 mm

• Ligação de extração dos fusos de perfuração: 120 mm

• Velocidade do ar: aprox. 28 m/s

• Volume de ar: aprox. 7080 m³/h

• Capacidade da bomba de vácuo: 100 m³/h

• Ligação de ar comprimido: 1/2"

• Pressão do ar: 6 bar

• Tensão de controlo: 24 V CC

• Carga conectada: aprox. 24 kVA

• Alimentação elétrica: 3/N/PE 400/230 V 50 Hz

• Conversor de frequência: 0–480 Hz

• Temperatura ambiente: +15 a +35 °C

• Sistema de controlo: IMATRONIC NT 231

• Interpolação: linear em todos os eixos, circular 2,5D

• Resolução: 0,001 mm

• Fuso: HSK F63

• Força de fixação da ferramenta: 11 000 N

• Peso máximo da ferramenta: 6 kg

• Gama de velocidades: 1 500–18 000 rpm

• Potência do fuso: 7,5 kW

• Arrefecimento: arrefecimento a água

• Eixo CNC: rotação de 360°

• Tipo de carregador de ferramentas: trocador de placas

• Posições das ferramentas: 18

• Comprimento máximo da ferramenta: 150 mm

• Diâmetro máximo da ferramenta: 100 mm (150 mm com posições adjacentes livres)

• Carga máxima: 60 kg

• Motor da unidade de serra: 1,5 kW

• Velocidade da serra: 5600 rpm

• Diâmetro da lâmina de serra: máx. 150 mm

• Unidade de perfuração: 14 fusos

• Curso do fuso: 70 mm

• Acionamento: 2,2 kW

• Velocidade: 3150 rpm

• Diâmetro máximo da broca: 20 mm

• Eixos da cabeça adaptadora: 4

• Velocidade máxima: 6000 rpm

• Diâmetro máximo da broca: 12 mm

Equipamento da mesa:

• 6 braços de suporte ajustáveis

• 12 ventosas de 114 × 159 × 100 mm

• 6 ventosas de 125 × 75 × 100 mm

• Sistema de vácuo: Sistema de fixação de 2 circuitos

• Dimensões do armário elétrico: 2000 × 1800 × 600 mm

DEFEITO:

• O fuso principal já não liberta a cabeça de perfuração intercambiável
