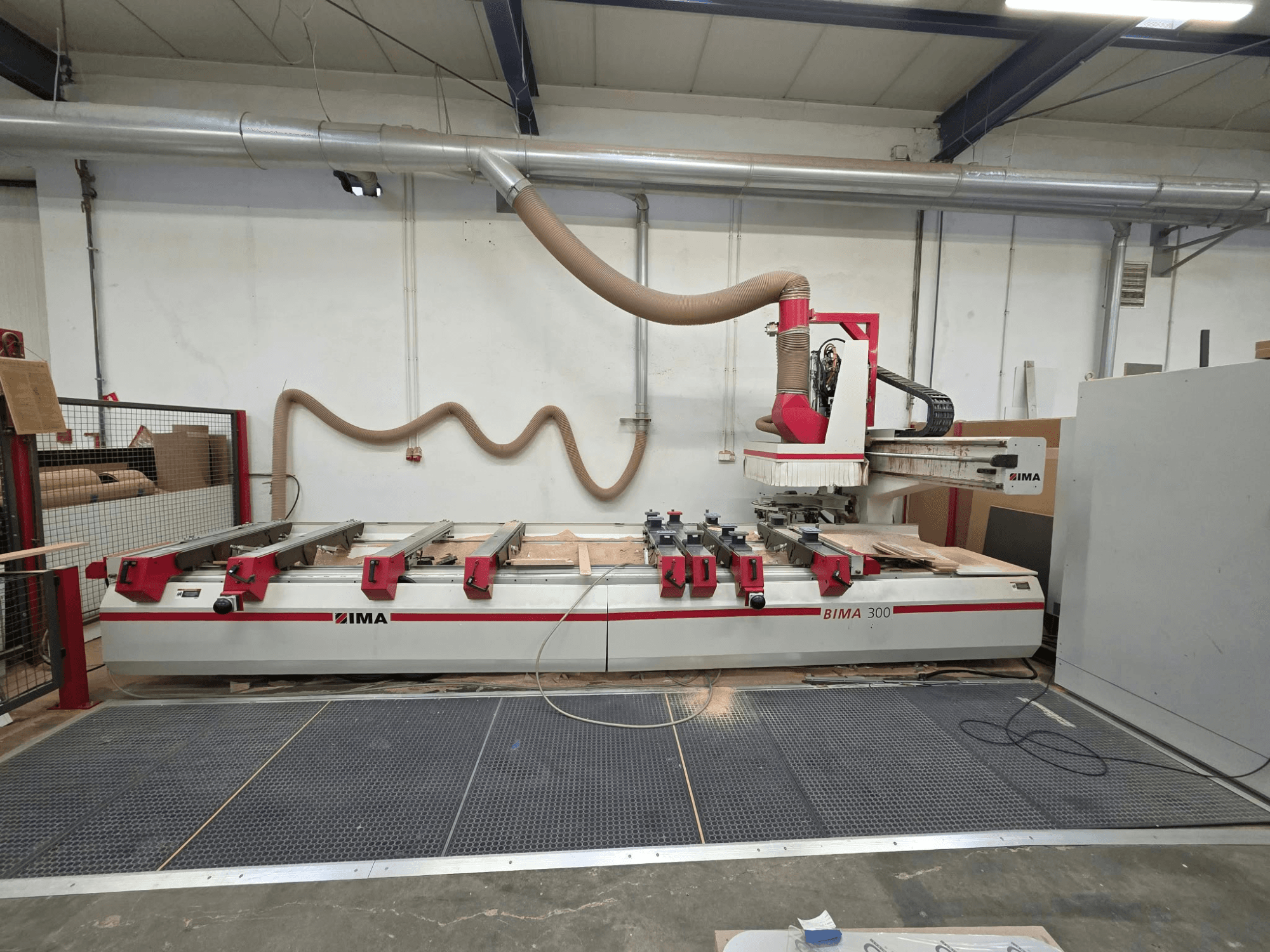

IMA - BIMA 300PL-CNC-IMA-2005-00002

Área de trabalho

• Área de usinagem no eixo X: 4300 mm (4600 mm segundo o manual; a confirmar)

• Área de usinagem do eixo Y com fuso principal e ferramenta de Ø20 mm: 1400 mm

• Área de usinagem no eixo Y com unidade de perfuração (todos os fusos verticais): 1100 mm

• Altura máxima da peça de trabalho acima da superfície da ventosa: 125 mm

• Espessura máxima da peça: Depende do equipamento e da aplicação

• Altura de trabalho: aprox. 950 mm

• Área de trabalho de duas zonas sem usinagem pendular: 2 × 2050 mm; espaço livre central: 200 mm

• Área de trabalho de duas zonas com usinagem pendular: 2 × 1750 mm; espaço livre central: 800 mm

Fuso principal

• Interface da ferramenta: HSK-F63

• Diâmetro do cone: 38 mm

• Fixação automática da ferramenta (força de fixação: 11 000 N; força de desfixação: 20 400 N)

• Peso máximo da ferramenta: 6 kg

• Sentido de rotação: CW/CCW programável

• Acionamento: Motor trifásico com inversor de frequência

• Lubrificação: Lubrificada de fábrica

• Arrefecimento: Arrefecido a ar

• Eixo rotativo integrado controlado por CNC para posicionamento do agregado em 360°, com suporte de binário e ligação pneumática

Velocidades dos eixos

• Avanço rápido X/Y: 60 m/min

• Deslocamento rápido em Z: 30 m/min

Vácuo, extração e ar comprimido

• Pressão de ar comprimido necessária: 7 bar

• Diâmetro da ligação de extração: 250 mm

• Velocidade de extração necessária: 28 m/s

• Caudal de ar de extração necessário: 4 950 m³/h

• Capacidade da bomba de vácuo: 90 m³/h

Equipamento adicional

• Unidade de perfuração em ângulo de 90°

• 3 porta-ferramentas HSK
