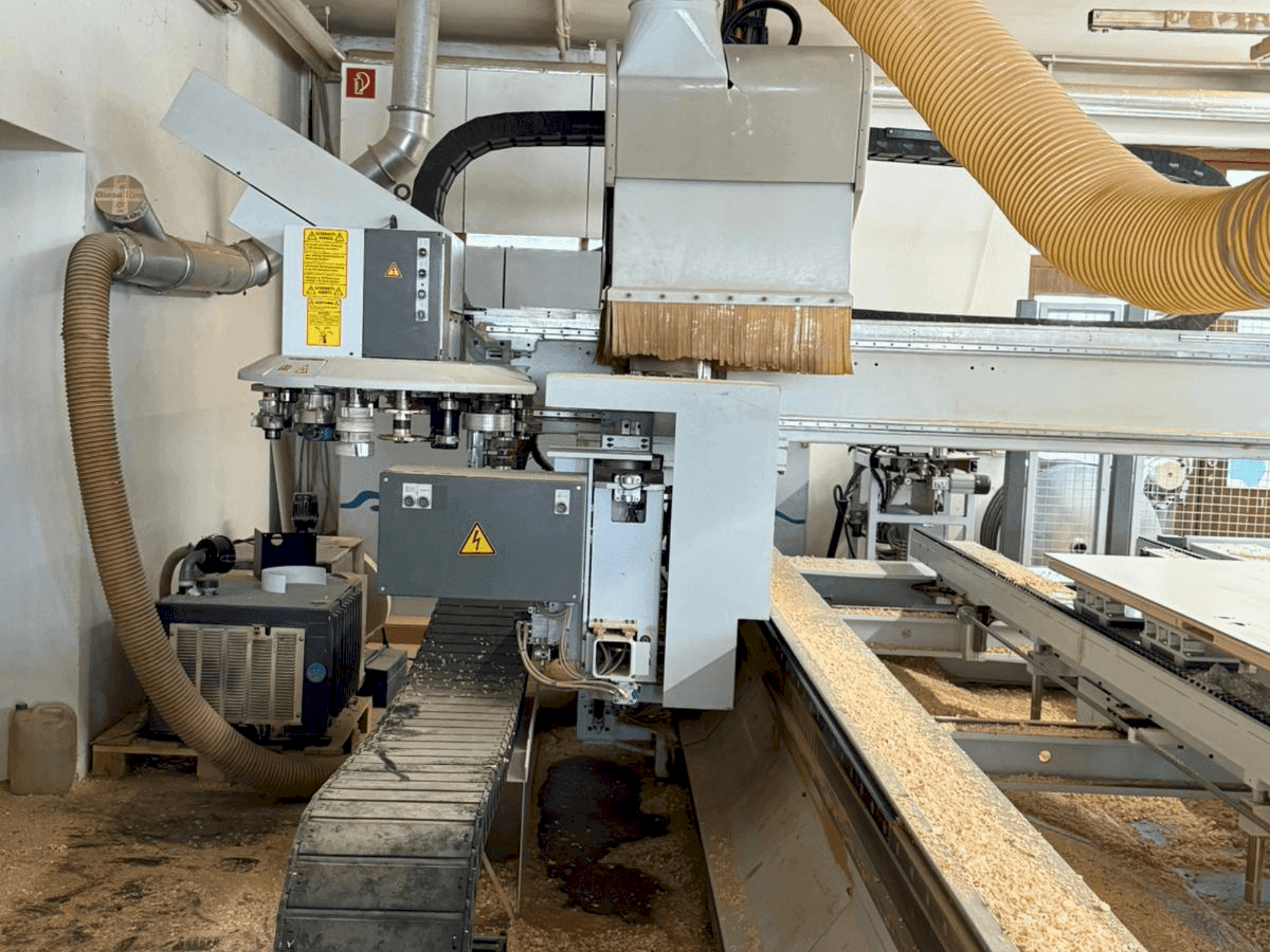

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Controlo/Software: Controlo CNC Homatic; Sistema de programação CNC WOODWOP; Pós-processador

• Capacidade da peça de trabalho:

  • Comprimento 800-3000 mm; Largura 350-1400 mm; Espessura máx. 70 mm com aresta / 80 mm de fresagem

  • Largura do friso mín. 120 mm; Peso máx. 150 kg

• Mesa/prisão:

  • Mesa contínua (mesa D)

  • Consola longitudinal 1 fixa; Consola longitudinal 2 ajuste manual da largura em Y

  • 8 pinças de vácuo 125 x 50 x 100 mm

  • Altura de trabalho no bordo inferior da peça de trabalho 950 mm

  • Unidade para deslocar as pinças de vácuo no suporte da unidade com consola de extensão pneumática (máx. 4 pinças por consola longitudinal)

• Regulação da largura (consola longitudinal/mesa): Servo acionamento, por consola longitudinal

• Parafuso de paragem para a saliência da camada superior: Dispositivo de elevação/rotação, máx. 20 mm da camada superior, curso 110 mm, selecionável individualmente, posição final monitorizada (para colocação manual da porta)

• Eixo principal:

  • Velocidade 1500-18000 rpm (VFD 15 kW), potência nominal máxima a partir de 12000 rpm

  • Diâmetro da ferramenta máx. 180 mm (fresagem) / 200 mm (retificação); extração de espaço para todas as ferramentas/unidades

• Interface agregado/eixo C:

  • Interface de acionamento pneumático e giratório

  • Eixo C com acionamento de binário e suporte de 3 pontos

• Trocador de ferramentas:

  • Trocador de discos de 18 posições para HSK F63; peso da ferramenta 6 kg; comprimento máx. da ferramenta 200 mm

  • Configurações: 18 x Ø máx. 130 mm; ou 9 x Ø máx. 180 mm + 9 x Ø máx. 70 mm; ferramentas de retificação Ø máx. 200 mm

  • Trocador com possibilidade de deslocação para recolha (lado esquerdo)

• Unidades/agregados (para trocador de ferramentas, exceto se indicado):

  • Unidade de perfuração/fresagem, 4 fusos: ER25 até Ø16 mm de haste, saliência máx. 50 mm, velocidade máx. 13500 rpm, rotação ilimitada através do eixo C

  • Unidade de fresagem de caixa de bloqueio, 2 fusos D=16/20: contra-rotação, 12000 rpm, blow-out integrado, rotação ilimitada através do eixo C

  • Unidade de serra/perfuradora giratória: manual 0-90°, flange Ø30 mm, TK Ø52 mm, preparada para serra de corte transversal Ø máx. 180 mm, mandril de perfuração com Weldon D=10 mm, velocidade máx. 9000 rpm, rotação do eixo C

  • Suporte de fresa D=30 com guia de aparas: comprimento do mandril 45/80 mm, placa de guia de aparas controlada através do eixo C, espaço de troca Ø 140 mm

  • Unidade de fresagem embutida: simultânea superior/inferior, raio de aresta máx. R12 mm, raio exterior mínimo ~R5 mm / raio interior ~R30 mm a 90°, varrimento superior/inferior/lateral, rotação ilimitada do eixo C, velocidade máx. 12000 rpm, espessura máxima da peça de trabalho. 50 mm, saliência mín. ~35 mm, com sapatas de apalpador estreitas

  • Cabeça de faca WPL: ângulo de saída 5°, Ø 70 mm

• Equipamento de colagem/colagem de bordas:

  • Eixo de acionamento/V para unidades de colagem: montado no lado direito da lança; corrediça transversal com anti-rebaixamento Y e curso de extensão Z; eixo anti-rebaixamento com eixo C e interface eléctrica/eletrónica; eixo Z dedicado

  • Unidade de colagem 4 lados, 90 mm (para fuso principal): arestas rectas com aplicação direta de cola; 1 rolo de pré-impressão + 1 rolo de pós-impressão pneumático (programável); raio interior mín. R40 a 90°; altura da borda máx. 90 mm; espessura da folha 0,4-1 mm; zona de pressão de dobragem no eixo principal com reativação de cola quente

  • Dispositivo de fixação da borda, ajuste manual

• Revista/coletor:

  • Espaço de recolha no suporte X para unidade especial intercambiável (por exemplo, fuso de maquinação giratório motorizado)

• Conectividade: Ligação de rede Ethernet

Equipamento adicional

• Tapete transportador de aparas: Eliminação integrada de aparas/desperdícios através da correia de aparas por baixo das barras transversais longitudinais

• Bomba de vácuo: 100/140 m³/h

• Estação externa de pré-corte com rolo de 3 fases, automática:

  • Mesa giratória de rolos no lado do operador; rolo Ø 800 mm

  • Comprimento da borda mín. 350 mm; altura da borda máx. 90 mm

  • Controlo do comprimento residual da borda com paragem de alimentação a 2400 mm
