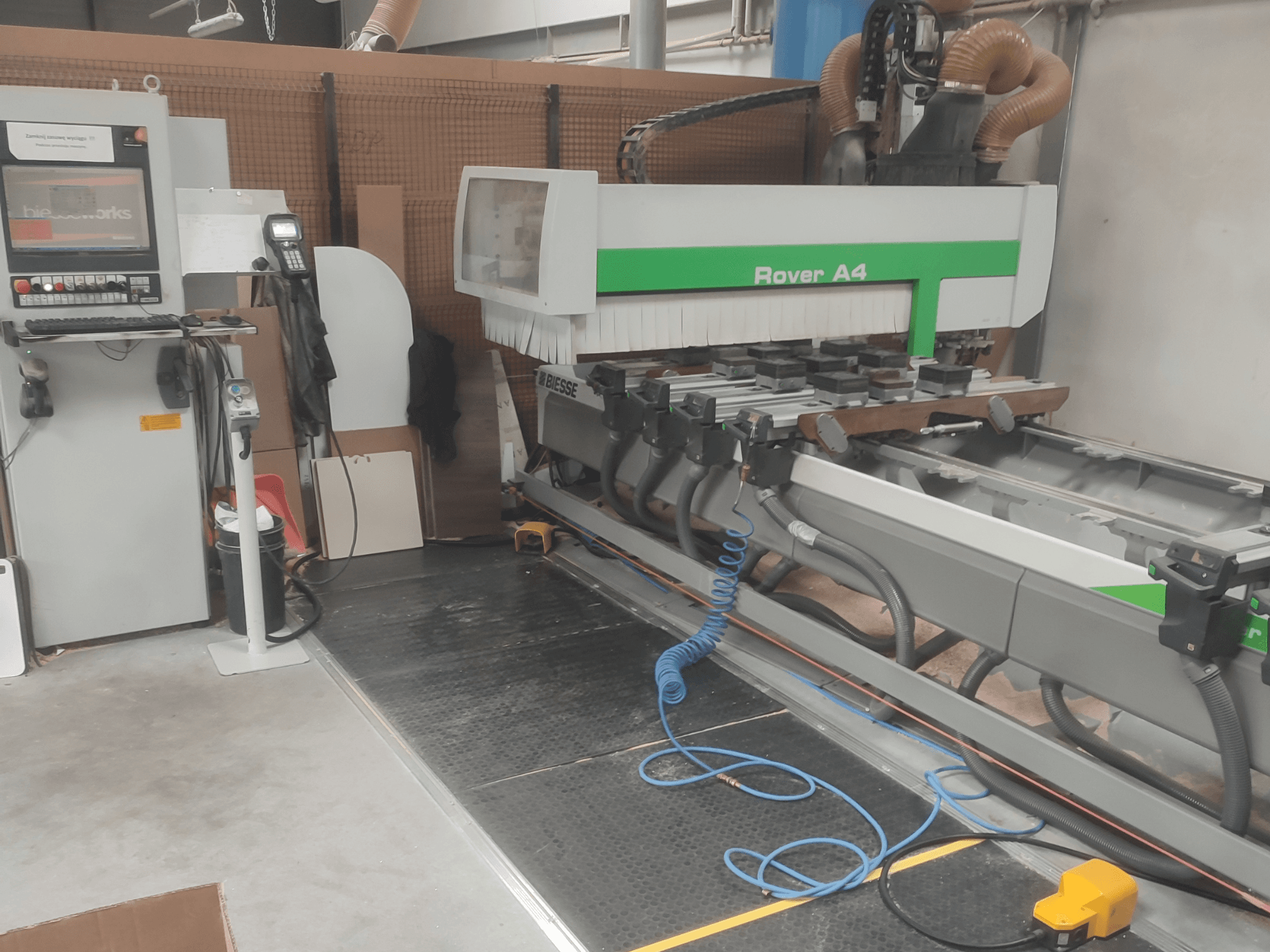

BIESSE - Rover A4.30PL-CNC-BIE-2010-00001

• Mesas de trabalho e posicionamento:

  • 6 suportes de painéis ATS, C 1 280 mm

  • 18 bases deslizantes

  • 6 batentes com curso de 115 mm

  • 6 batentes com curso de 115 mm posicionados a 1 050 mm

  • 4 batentes laterais com curso de 115 mm (2 a esquerda + 2 a direita)

  • 4 suportes de barra

  • 12 unidades de fixação para peças estreitas

  • 12 módulos de vácuo (132 × 146 × H48 mm)

  • 6 módulos de vácuo (132 × 75 × H48 mm)

  • Sistema de vácuo dividido em 2 áreas de trabalho no eixo X

  • Sistema pneumático para suportes de barras com 2 áreas de trabalho independentes no eixo X

• Fuso e agregados:

  • Eletro-fuso de 12 kW (16,1 HP) arrefecido a ar, porta-ferramentas ISO 30

  • Flange para montagem de agregados

  • Preparação para unidade operacional de 360° (eixo C)

  • Aggregado ISO 30 com 1 fuso, rotação manual, inclinação ajustável (equipamento adicional instalado)

• Ferramentas e perfuração:

  • Trocador de ferramentas rotativo com 10 posições no lado do carro X

  • Cabeça de perfuração BH 21 L:

    • 7 + 7 fusos verticais

    • 4 fusos horizontais no eixo X

    • 2 fusos horizontais no eixo Y

    • 1 lâmina de serra no eixo X (Ø 120 mm)

  • Cabeça de mandrilagem BH 21 L com ligações de troca rápida (equipamento adicional instalado)

  • Porta-brocas para eixos da cabeça de mandrilagem de ligação rápida (equipamento opcional instalado)

• Automação e preparação:

  • Sistema de lubrificação automática

  • Preparação para transportador de correia para remoção de aparas e resíduos

  • Preparação para unidade multifuncional ou unidade de fresagem horizontal

  • Dispositivo de comando do eixo C com rotação de 360° e transmissão por engrenagens (equipamento opcional instalado; para máquinas com preparação)

• Vácuo, pneumática, elétrica:

  • Bomba de vácuo de 90 m³/h

  • Sistema de vácuo auxiliar

  • Ventilador

  • Inversor

  • Ar condicionado para armário elétrico

• Controlo e software:

  • Controlo numérico baseado em PC

  • Monitor LCD de 19"

  • Teclado remoto avançado

  • Sistema de programação avançado BIESSEWORKS

  • RVA SLOT 1 (equipamento opcional)

• Segurança:

  • Dispositivos de segurança com 2 tapetes de segurança frontais e proteção traseira/lateral

  • Dispositivos de segurança em conformidade com o Regulamento 2006/42/CE (Rover A 4.30) (equipamento opcional)

Equipamento adicional

• Leitor manual de códigos de barras a laser (não adequado para códigos 2D/QR)
