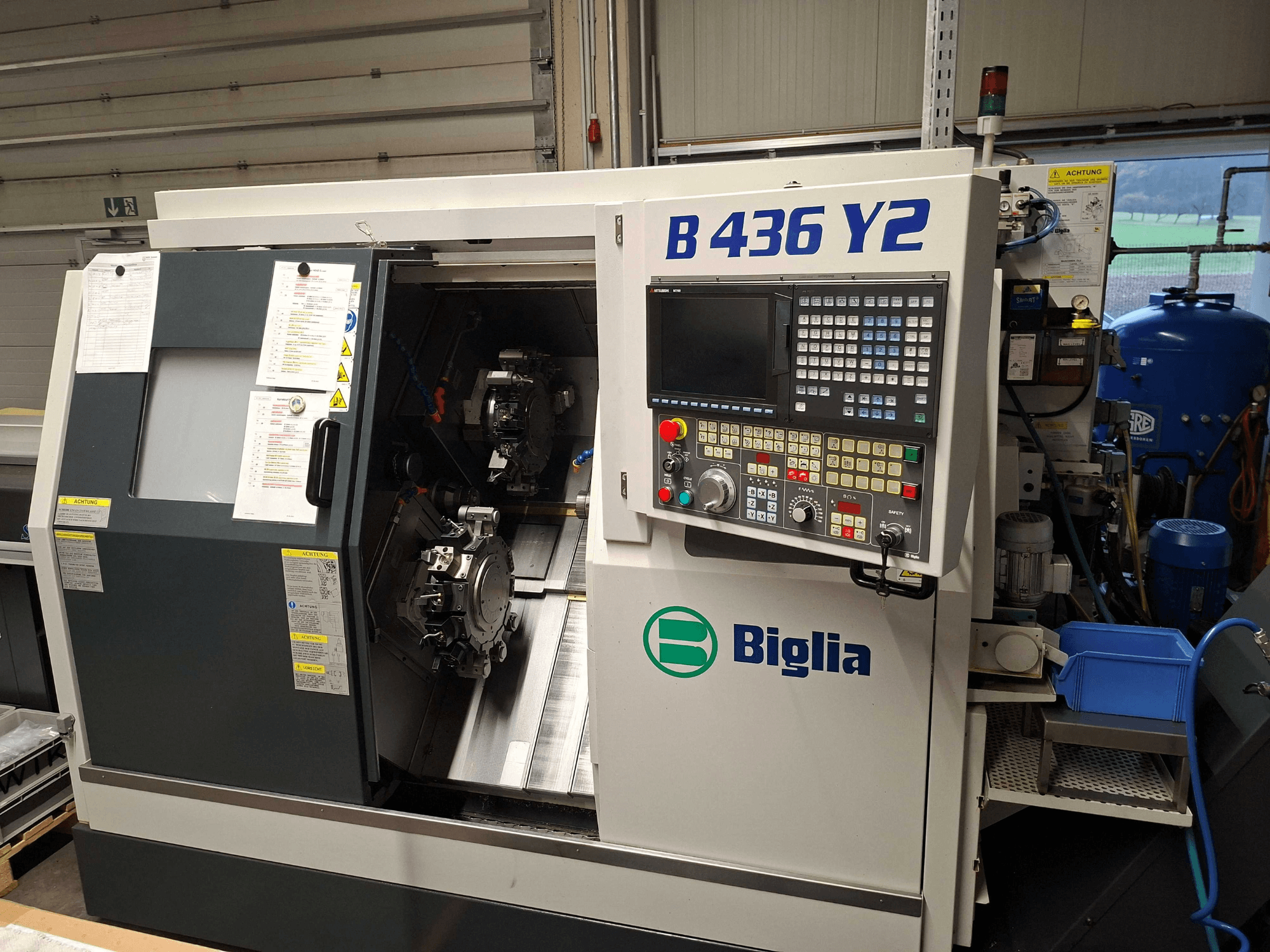

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Diâmetro máximo da barra: 36 mm

• Tubo de mira: 37,5 mm

• Ponta do fuso: 115 mm

• Tubo de tração: 46 mm

• Potência contínua do motor: 7,5 kW

• Potência contínua disponível a partir de: 1700 rpm

• Binário máximo: 62 Nm

• Área de impulso do cilindro: 75 cm²

• Curso do cilindro (máx.) para operação de aperto: 26 mm

• Corrediça longitudinal (eixo Z1)

  • Curso máx: 300 mm

  • Diâmetro e passo do fuso de esferas: 25/10 mm

  • Deslocação rápida máx: 30 m/min

• Corrediça transversal (eixo X1)

  • Curso máx.: 85 mm

  • Diâmetro do fuso de esferas: 25/5 mm

  • Deslocação rápida máx: 15 m/min

• Corrediça vertical (eixo Y1)

  • Curso máx: 50 (+25/-25) mm

  • Diâmetro do fuso de esferas/ passo: 25/5 mm

  • Deslocação rápida máx: 15 m/min

• Deslizamento longitudinal (eixo Z2)

  • Curso máx: 300 mm

  • Diâmetro do fuso de esferas: 25/10 mm

  • Deslocação rápida máx: 30 m/min

• Corrediça transversal (eixo X2)

  • Curso máx.: 85 mm

  • Diâmetro do fuso de esferas: 25/5 mm

  • Deslocação rápida máx: 15 m/min

• Corrediça vertical (eixo Y2)

  • Curso máx: 50 (+25/-25) mm

  • Diâmetro do fuso de esferas/ passo: 25/5 mm

  • Deslocação rápida máx: 15 m/min

• Carga ligada: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Pressão de funcionamento: 4,8-6,9 bar

• Consumo máximo de ar (alimentação): 0,10 m³/min (orientação)

• Dimensões (com transportador de aparas) C x P aprox.: 3682 x 1430 mm

• Altura total (máx.): 1900 mm

Equipamento adicional

• Suporte de barras de perfuração de alta precisão Ø25 mm com refrigeração interna (Oesterle)

• Manga de redução de precisão D=25/16 (Oesterle)

• Manga redutora de precisão D=25/12 (Oesterle)

• Manga redutora de precisão D=25/06 (Oesterle)

• Mandril de aperto ER20, haste D=25 mm (Oesterle)

• Suporte de precisão para ferramenta de corte SH26 mm, esquerda, altura 70 mm

• Cabeça de perfuração e fresagem radial ER20 com refrigeração interna, 1:1, 6000 rpm (MT)

• Cabeça de perfuração e fresagem radial ER20 com refrigeração interna, 1:2, 12.000 rpm (MT)

• Porta-ferramentas para torneamento externo, 1º lado 16x16 / 0088-00004 (Oesterle)

• Suporte de ferramenta de torneamento externo angular, 2º lado 16x16 / 0088-00006 (Oesterle)

• Bomba de alta pressão de 40 bar com cartucho de filtro substituível

• Pistola de refrigeração com bomba própria

• Mandril de pinças

A máquina funcionou com lubrificante de refrigeração! Marca: Castrol Tipo: Hysol MB 50

A tensão do fuso principal e do contra-fuso é hidráulica e regulável por pressão! No contra-fuso está montado um mandril de pinça com limitação de curso! A pré-seleção da ferramenta é uma sonda de medição que serve apenas para medir as ferramentas! Também funciona corretamente! A pressão do lubrificante de arrefecimento é de 7 bar e pode ser aumentada até um máximo de 40 bar através do código M! A remoção da peça de trabalho está permanentemente instalada na máquina e pode ser livremente programada! O carregador de barras está incluído! De acordo com o manual de instruções, o carregador de barras tem capacidade para 1500 mm
