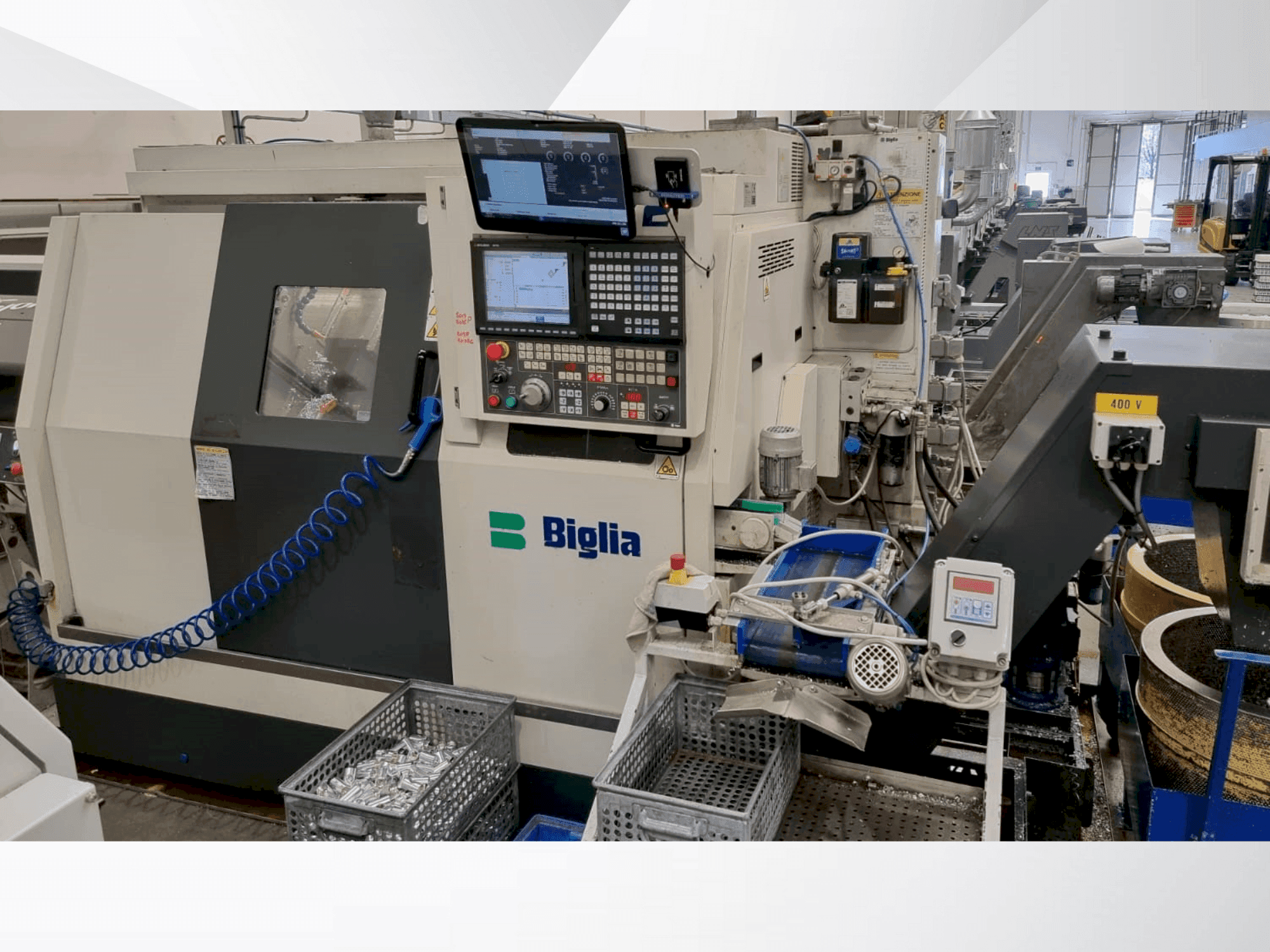

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Equipamento Adicional

• - Porta-ferramentas / Revólver 1 com 8 posições de ferramentas / Sistema de ferramentas com haste cilíndrica 25 x 48 mm / Torre 2 com 6 posições de ferramentas.
• - Transportador de aparas: Altura de descarga 650 mm / Sistema hidráulico: Débito 19 l/min. / Pressão do sistema 90 bar.
• - Volume de enchimento 50 litros / Sistema de refrigeração: Caudal 40 l/min / Pressão do sistema 4 bar / Volume de enchimento 210 litros.
• - Dispositivo de alimentação do material:Diâmetro máximo da haste 52 mm.
• - Curso de avanço máx. 80 mm / Força de alimentação 3000 N / Dispositivo de ejeção para fuso sincronizado: Curso de ejeção 40 mm.
• - Dispositivo hidráulico de ejeção e lavagem: Curso de ejeção de 40 mm / Dispositivo de retrocesso: Máx. 5 ferramentas fixas.
• - Máx. 3 ferramentas fixas e 2 acionadas / Velocidade 6000 min-1. / Binário 8 Nm / Orifício de montagem da ferramenta 25 mm.

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Eixo x: 85 mm (eixo x₁), 85 mm (eixo x₂), 170 mm (eixo x₃) / eixo y: 50 mm (+25/-25) (eixo y₁), 50 mm (+25/-25) (eixo y₂) / eixo z: 300 mm (eixo z₁), 300 mm (eixo z₂), 340 mm (eixo z₃).
  • - Sistema hidráulico: capacidade do depósito: 25 litros / potência do motor: 2. 2 kw / pressão máxima: 40 bar.
  • - Sistema de lubrificação: capacidade do depósito: 3 litros / a máquina tem certificação ce.
  • - Transmissão da torre motorizada: potência do motor do eixo da ferramenta: 2. 2 kw.
  • - Binário máximo: 22 nm.
  • - Diâmetro da barra de mandrilar: 20 mm.
  • - Torres:coluna de ferramentas compatível com porta-ferramentas tipo: biglia. / dimensões da haste da ferramenta: 16x16 mm. / diâmetro da barra de mandrilar: 20 mm.

Informações adicionais

• - Potência: 40 kW, 70 A. Painel de controlo: BIGLIA. Alimentação eléctrica: 400V 50Hz. Gama de trabalho: Diâmetro máximo de rotação da barra: 36 mm. Diâmetro do tubo de passagem da barra: 37,5 mm. Eixo principal: Velocidade máxima: 7000 rpm. Tipo de flange do nariz do fuso: 115 mm. Furo do fuso: 46 mm. Diâmetro interior dos três rolamentos dianteiros: 75 mm. Potência do motor do fuso: 11 kW. Potência do motor do fuso contínuo: 7,5 kW. Potência constante a partir de: 1700 rpm. Binário máximo: 62 Nm. Secção de pressão do cilindro de fecho da pinça de fixação: 75 cm². Curso do cilindro de fecho da pinça de fixação: 26 mm. Força de fecho regulável de 5 a 30 Bar. Força máxima de aperto: 2250 daN. Contra-eixo: Velocidade máxima: 7000 rpm. Tipo de flange do nariz do fuso: 115 mm. Furo do fuso: 46 mm. Diâmetro interior dos três rolamentos dianteiros: 75 mm. Potência do motor do fuso: 11 kW. Potência do motor do fuso contínuo: 7,5 kW. Potência constante a partir de: 1700 rpm. Binário máximo: 62 Nm. Secção de pressão do cilindro de fecho da pinça de fixação: 75 cm². Curso do cilindro de fecho da pinça de fixação: 26 mm. Força de fecho regulável de 5 a 30 Bar. Força máxima de aperto: 2250 daN. Corrediça transversal superior: Eixo Z₁ (corrediça longitudinal): Curso máximo: 300 mm. Diâmetro do parafuso/ passo: 25/10 mm. Velocidade máxima rápida: 30 m/min. Eixo X₁ (corrediça transversal):Curso máximo: 85 mm. Diâmetro do parafuso/ passo: 25/10 mm. Velocidade máxima rápida: 15 m/min. Eixo Y₁ (corrediça vertical):Curso máximo: 50 mm (+25/-25). Diâmetro do parafuso/ passo: 25/5 mm. Velocidade máxima rápida: 15 m/min. Corrediça transversal inferior: Eixo Z₂ (corrediça longitudinal):Curso máximo: 300 mm. Diâmetro do parafuso/ passo: 25/10 mm. Velocidade máxima rápida: 30 m/min. Eixo X₂ (corrediça transversal):Curso máximo: 85 mm. Diâmetro do parafuso/ passo: 25/5 mm. Velocidade máxima rápida: 15 m/min. Eixo Y₂ (deslizamento vertical):Curso máximo: 50 mm (+25/-25). Diâmetro do parafuso/ passo: 25/5 mm. Velocidade máxima rápida: 15 m/min. Deslizamento transversal do contra-fuso: Eixo Z₃ (corrediça longitudinal):Curso máximo: 340 mm. Diâmetro do parafuso/ passo: 25/10 mm. Velocidade máxima rápida: 30 m/min. Eixo X₃ (corrediça transversal):Curso máximo: 170 mm (+85/-85). Diâmetro do parafuso: 25/5 mm. Velocidade máxima rápida: 15 m/min.
