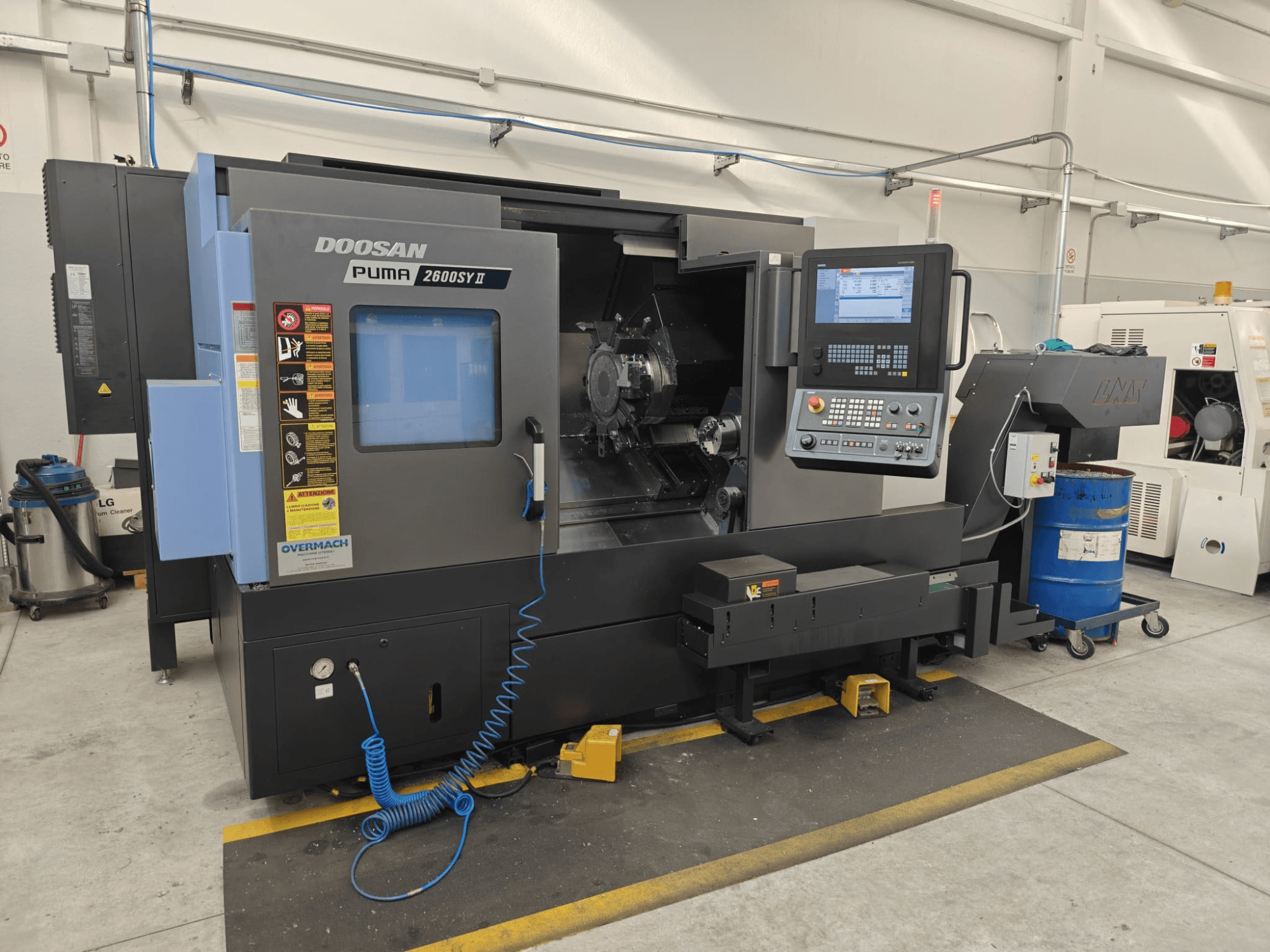

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Eixos controlados: X, Z, Y, B, C1, C2

• Bancada inclinada: 30°

Cursos e avanço rápido

• Curso do eixo B (subfuso): 830 mm

• Eixo C1: ±360°

• Eixo C2: ±360°

• Avanço rápido (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Fuso principal

• Ponta do fuso: ASA A2-8

• Mandril hidráulico: 254 mm, 3 garras

• Binário máximo: 730 Nm

• Furo do fuso: 91 mm

• Diâmetro interno do tubo de tração: 82 mm

• Motor do fuso integrado

• Resolução de posicionamento C1: 0,001°

Subfuso

• Ponta do fuso: ASA A2-5

• Mandril hidráulico: 170 mm, 3 garras

• Gama de velocidades: 60–6 000 rpm

• Potência do motor: 18,2 kW

• Binário máximo: 220 Nm

• Diâmetro do furo do fuso: 62 mm

• Diâmetro interno do tubo de tração: 50 mm

• Motor integrado

• Resolução de posicionamento C2: 0,001°

• Curso do ejetor de peças: 120 mm

Capacidade de maquinagem

• Diâmetro máximo de rotação sobre a base: 780 mm

• Diâmetro máximo de usinagem na porta frontal: 680 mm

• Diâmetro máximo de torneamento: 630 mm

• Diâmetro máximo de torneamento: 376 mm

• Comprimento máximo de torneamento entre centros: 760 mm

• Capacidade máxima da barra, fuso principal: 81 mm

• Capacidade máxima da barra, subfuso: 49 mm

• Capacidade de fresagem descentrada (eixo Y): 105 mm (±52,5 mm)

• Peso máximo da peça em cantiléver: 260 kg

• Peso máximo da peça com o subfuso: 520 kg

Torre e ferramentas motorizadas

• Tipo de torreta: BMT-65

• Posições de indexação da torreta: 24

• Estações de ferramentas: 12 (todas as 12 motorizadas)

• Tempo de indexação: 0,15 / 0,65 s

• Dimensões da ferramenta de torneamento: 25 × 25 mm

• Capacidade da ferramenta de mandrilagem: Ø50 mm / Ø32 mm

• Velocidade da ferramenta motorizada: 50–5 000 rpm

• Potência da ferramenta motorizada: 4,1 / 7,79 kW

• Binário máximo da ferramenta acionada: 79,8 Nm

• Capacidade ER-32: Ø3–20 mm

• Rosqueamento rígido: Sim
