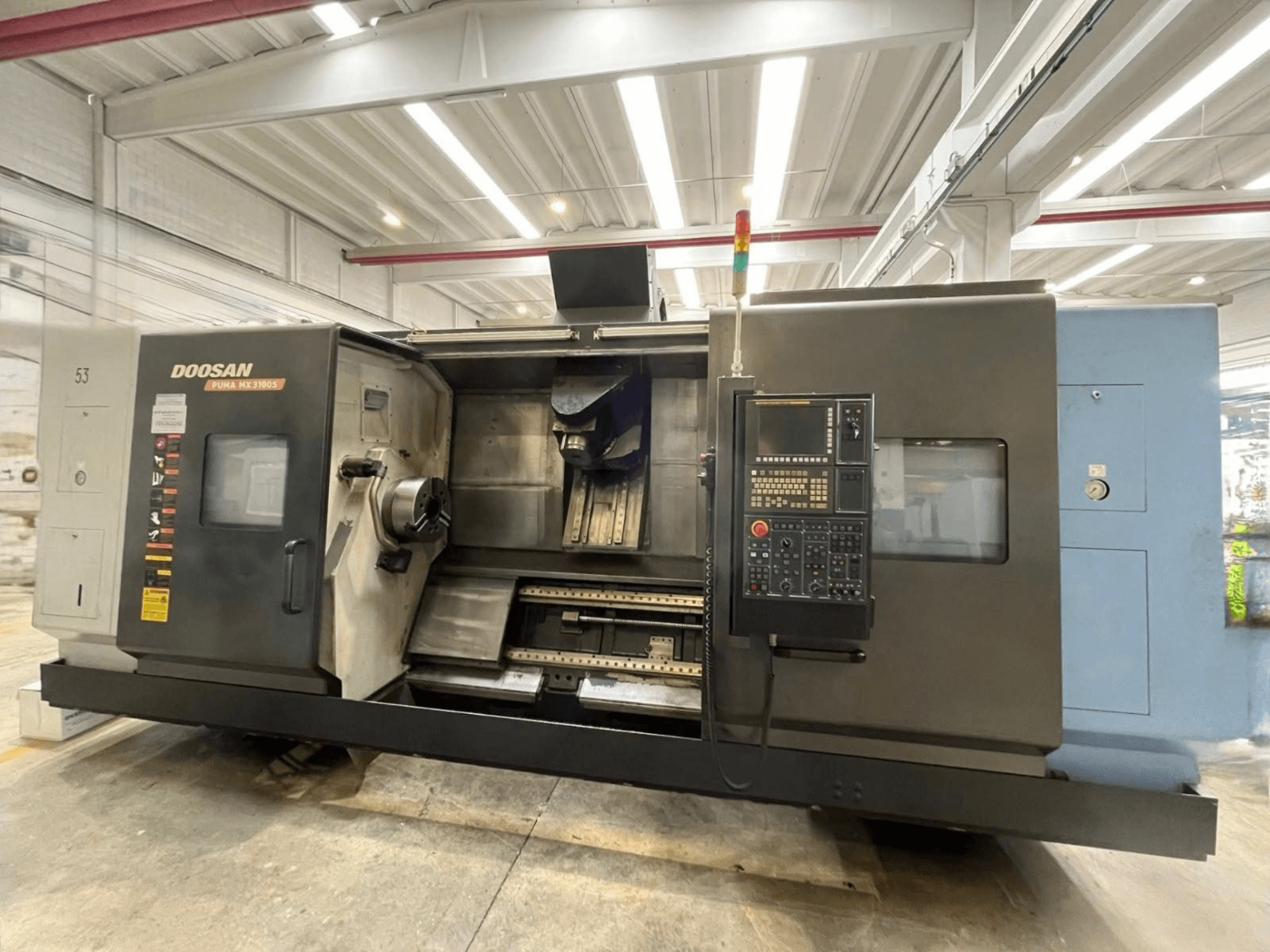

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Base: Ferro fundido com guias lineares de rolos em todos os eixos

Fuso esquerdo (principal)

• Ponta do fuso: ASA A2-11

• Mandril: Hidráulico de 3 garras, Ø 315 mm

• Potência máxima disponível a partir de: 238 rpm

• Binário máximo: 1 003 / 1 203 Nm

• Motor do fuso integrado; rolamento dianteiro Ø160 mm

• Furo do fuso: 115 mm; diâmetro interno do tubo de tração: 103 mm

• Posicionamento C1: contínuo/interpolado, resolução de 0,001°, bloqueio hidráulico do fuso

Fuso direito (secundário)

• Ponta do fuso: ASA A2-8

• Mandril: hidráulico de 3 garras, Ø254 mm

• Velocidade: 40–4 000 rpm

• Potência do motor (gama eletrónica baixa/alta): 15/22 kW | 22/26 kW

• Potência máxima disponível a partir de: 450 rpm

• Binário máximo: 398 / 539 / 700 Nm

• Motor do fuso integrado; rolamento dianteiro Ø 130 mm

• Diâmetro interior do fuso: 86 mm; diâmetro interior do tubo de tração: 77 mm

• Posicionamento C2: contínuo/interpolado, resolução de 0,001°, bloqueio hidráulico do fuso

Cursos dos eixos

• B (rotação da torreta superior): 240° (±120°)

• A (translação do fuso para a direita): 1 550 mm

• C1/C2 (rotação do fuso): ±360°

Deslocamento rápido / avanços

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• Eixo A: 30 m/min

• Rotação do eixo B: 42 rpm

• Eixos C1 / C2: 400 rpm

• Avanço de interpolação X1/Z1: até 500 mm/rev

Torre superior orientável / fuso de fresagem

• Cabeça orientável acionada pelo eixo B com Roller Gear Cam (RGC)

• Maquinação no fuso esquerdo ou direito

• Resolução do eixo B: 0,001°; até 4 eixos simultâneos com FANUC 31i-A

• Bloqueio mecânico Hirth: orientação da cabeça de 5°; orientação do fuso para ferramentas de arestas múltiplas de 30°

• Interface do fuso: Capto C6 (duplo contacto)

• Velocidade: 60–12 000 rpm

• Potência do motor (gama eletrónica baixa/alta): 10/15/18,5 kW | 15/18,5/22 kW

• Potência máxima disponível a partir de: 1 500 rpm; binário máximo: 64 / 96 / 118 Nm

• Motor integrado; sensor de ar para confirmação da fixação da ferramenta

• Sistema de arrefecimento centralizado; rosqueamento rígido

Trocador automático de ferramentas

• Tipo: Montado no chão, de braço duplo; carregador móvel no eixo Z longo

• Acionamentos: Braço de troca de ferramentas e rotação da cadeia de ferramentas servo-acionados

• Cônico: Capto C6

• Tempo de troca de ferramentas: de ferramenta a ferramenta 1,8 s; de cavaco a cavaco 10 s

• Diâmetro máximo da ferramenta: 130 mm (vazio adjacente) / 90 mm (ocupado adjacente)

• Comprimento máximo da ferramenta: 400 mm

Capacidade de maquinagem

• Diâmetro máximo de rotação sobre a base: 1 000 mm

• Diâmetro máximo de rotação sobre o carro: 700 mm

• Diâmetro máximo de torneamento a partir do mandril: 670 mm (cabeça superior a 0°) / 760 mm (cabeça superior inclinada)

• Comprimento máximo de torneamento entre centros: 1 500 mm

• Distância máxima entre as pontas dos fusos: 1 540 mm

• Capacidade do orifício de passagem do eixo Y: Ø230 mm (±115 mm)

• Capacidade máxima de barra: esquerda Ø102 mm; direita Ø76 mm

• Peso máximo da peça sem apoio: esquerda 400 kg; direita 220 kg

Refrigerante e equipamento de série

• Refrigerante de alta pressão através do fuso superior: 12 bar

• Refrigeração externa para o fuso superior: 8 bar

• Capacidade do depósito de líquido de arrefecimento: 580 litros

• Sistema de lubrificação automática

• Sistema hidráulico centralizado com refrigerador de alta eficiência

• Armário elétrico com permutador de calor

• Iluminação da área de trabalho; luz de alarme/estado tricolor

• Equipamento de instalação; declaração de conformidade CE

Características do CNC FANUC 31i-A

• Ecrã LCD a cores de 10,4"; teclado alargado

• Programação conversacional Manual Guide-i

• Incremento mínimo programável: linear 0,001 mm; rotativo 0,001°

• Volante eletrónico: fixo e portátil

• Compensação de ferramentas: 499 pares

• Velocidade superficial constante; rosqueamento rígido

• Interpolação polar/cilíndrica/helicoidal; conversão de coordenadas 3D

• Macro B personalizada da FANUC; aninhamento de subprogramas em 10 níveis

• Memória de programas: 512 KB; até 1 000 programas

• Interfaces: RS-232C, ranhura para cartão de memória, Ethernet

• Sincronização entre os fusos esquerdo e direito

Equipamento adicional

• Transportador de aparas: tipo articulado, descarga pela direita
