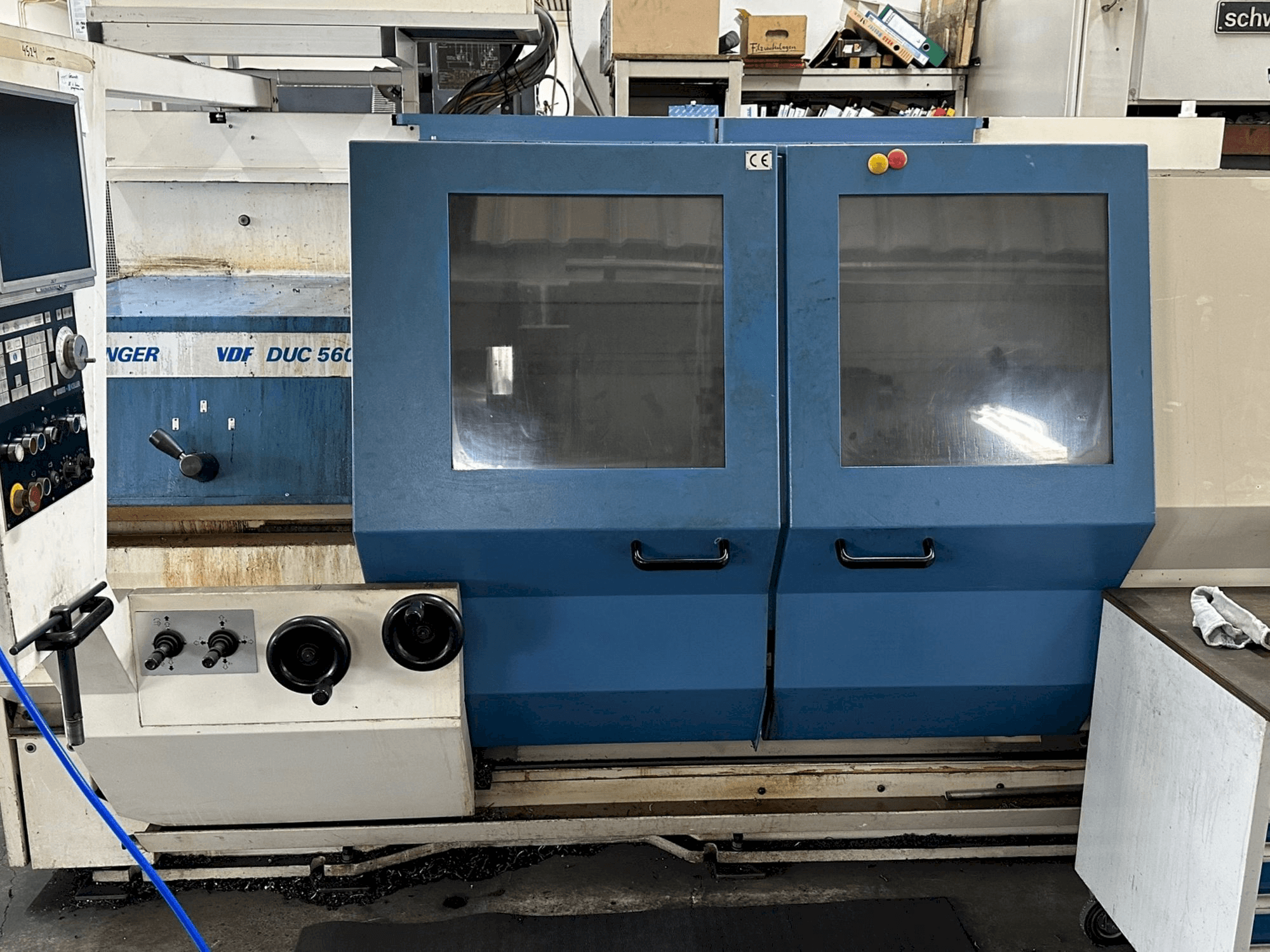

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Furo do fuso: 62 0 mm, cone interior do fuso principal: 70 metros.
• Motor trifásico infinitamente variável (motor de corrente alternada): 0-120
• Potência de acionamento 60%/100%ed: 19/15 kw, binário máx. 60%/100% ed: 1800/1400 nm
• Estágios da engrenagem: 2, controlo de alimentação %
• Velocidade de corte constante: 1-9999 m/min
• Influência da velocidade: 50-120%, indicação da carga em % no ecrã: 0-140%
• Servoaccionamentos trifásicos (motor ca)
• Gama de alimentação plana e longitudinal: 0. 01-50 mm/rev, força de alimentação longitudinal: 12500 n
• Máx. Velocidade de alimentação no plano (deslocação rápida): 5 m/min, deslocamento convencional do cotovelo no sentido longitudinal: 5 m/min
• Plano de beirado convencional: 2. 5 m/min, velocidade máxima de alimentação longitudinal (avanço rápido): 10 m/min

Benefícios técnicos da máquina

• Diâmetro de oscilação sobre a cama: 570 mm
• Diâmetro de oscilação sobre o carro frontal: 365 mm
• Percurso de deslocamento da corrediça frontal: 345 mm
• Altura central acima da via plana: 280 mm
• Largura da cama: 360 mm
• Comprimento da guia da corrediça da cama: 520 mm
• Largura do carro frontal: 225 mm, comprimento do carro frontal: 680 mm
• Secção transversal da ferramenta de torneamento elevada de acordo com din 770: máx. 20 x 20 mm
• Cabeça do fuso de acordo com din 55 027: 8 tamanhos.
• Diâmetro do fuso no rolamento dianteiro: 100 0 mm
