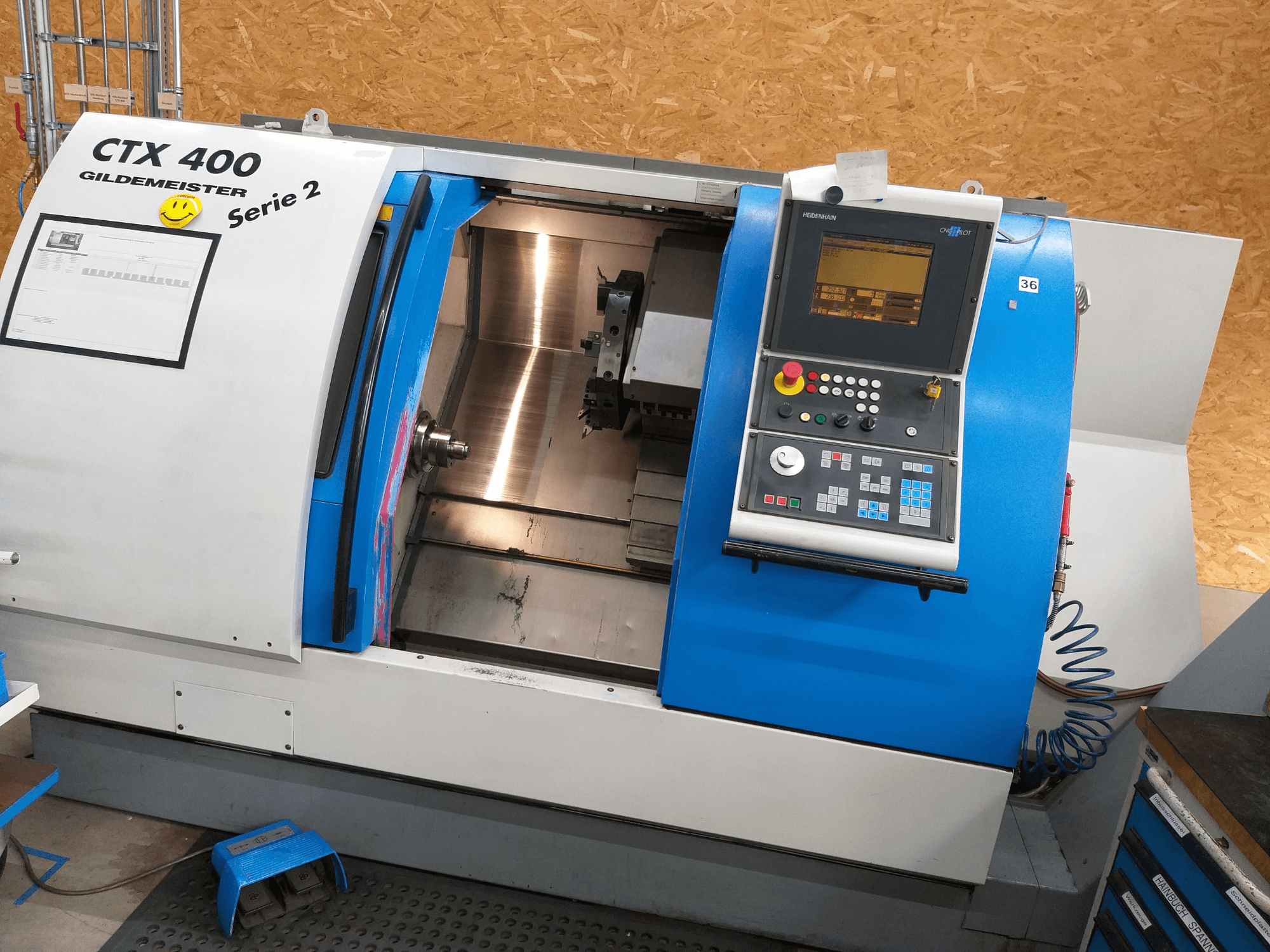

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Marca da unidade de controlo: HEIDENHAIN

• Modelo da unidade de controlo: CNC PILOT

• Distância entre centros: 600 mm

• Diâmetro de giro sobre a base: 570 mm

• Diâmetro de torneamento sobre o carro transversal: 470 mm

• Diâmetro máximo de torneamento: 420 mm

• Ponta do fuso: Flange plana DIN 55026, tamanho 170h5

• Diâmetro do rolamento dianteiro: 120 mm

• Furo do fuso: 79 mm

• Diâmetro máximo do mandril: 250 mm

• Binário máximo: 320 Nm

• Tipo de torreta: Torreta de discos

• Sistema de ferramentas: VDI 20/20

• Cônico do contraponto: MK4

• Diâmetro do cano do contraponto: 80 mm

• Curso do cano do contraponto: 550 mm

• Acionamento de avanço do eixo X: 3,3 kW

• Acionamento de avanço do eixo Z: 3,3 kW

• Potência da bomba de lubrificação: 0,1 kW

• Potência da bomba de refrigeração: 1,4 kW

• Potência da bomba hidráulica: 1,5 kW

• Deslocamento rápido no eixo X: 24 000 mm/min

• Deslocamento rápido no eixo Z: 20 000 mm/min

• Velocidade de avanço: 0,025–7 000 mm/min

• Intervalo de passo da rosca: 0,025–3 500 mm/min

• Capacidade do depósito de líquido de arrefecimento: 100 L

• Alimentação elétrica: 400 V

• Frequência: 50 Hz

• Carga conectada: 44 kVA

• Corrente nominal: 64 A

• Tensão de controlo: 24 V

• Horas de funcionamento: 58 132 h

• Certificado CE

• Conteúdo da entrega conforme ilustrado, incluindo 3 cabeças de fixação internas

• Configuração conforme ilustrado: torreta de discos VDI30

Opcional:

• Contraponto

• Transportador de aparas
