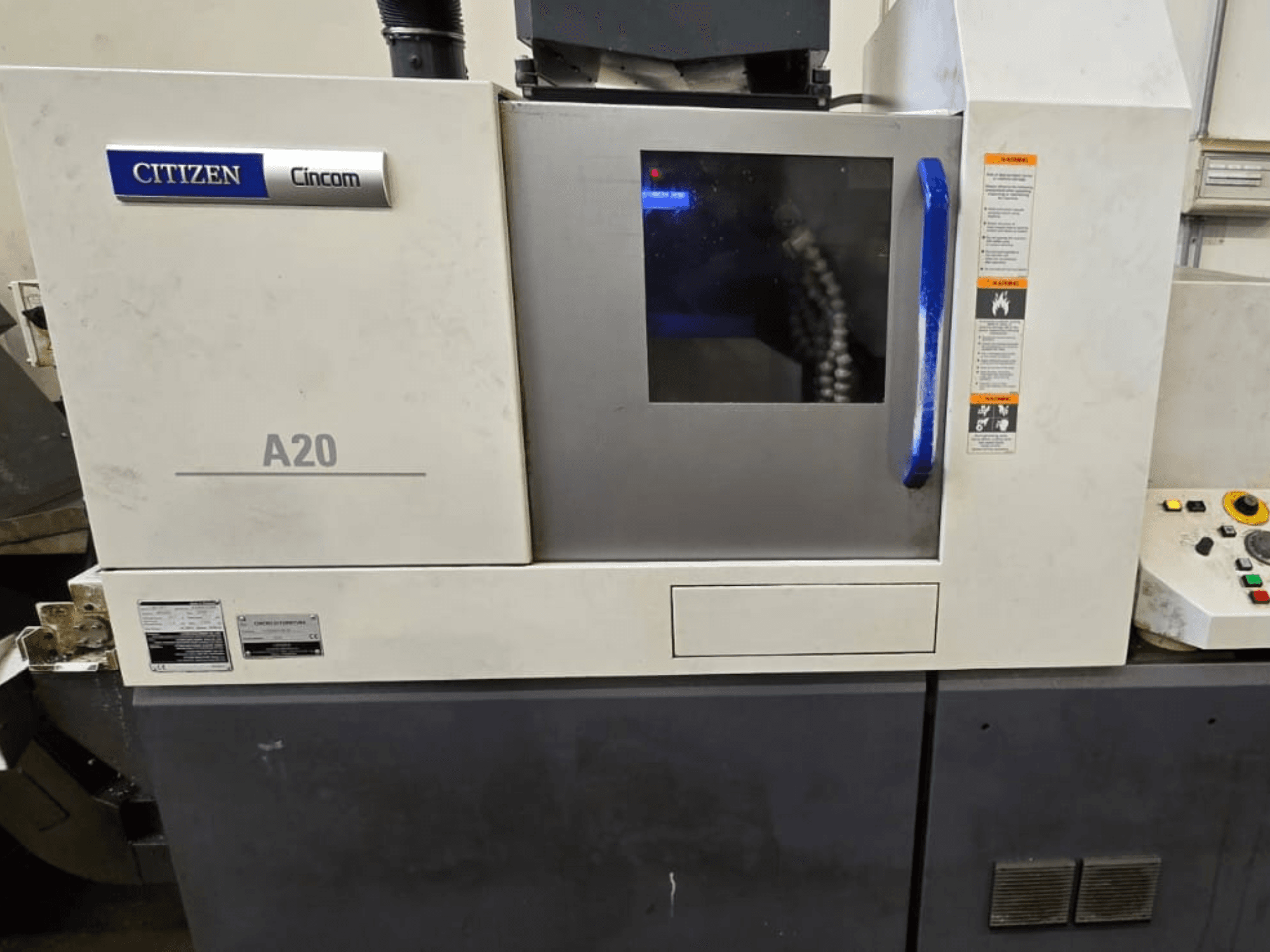

Citizen - A20IT-TUR-CIT-2018-00001

• Estado: Em funcionamento, visível em ação

• Horas de funcionamento do fuso: aprox. 7 000 h

• Eixos/configuração:

  • Total de eixos: 6 (5 lineares: X1, Y1, Z1, X2, Z2 + eixo C)

  • Eixo C: no fuso principal e no contra-fuso, resolução de 0,001°, indexação de 90° em 0,27 s

• Capacidade de trabalho:

  • Diâmetro máximo da barra: 20 mm de série; opção de furo grande instalada: 25,4 mm (1")

  • Comprimento máximo de usinagem por fixação: 200 mm com bucha-guia sincronizada

  • Projeção máxima do contra-fuso: 80 mm

• Fuso principal:

  • Velocidade máxima: 10 000 rpm (limitada a 8 000 rpm com furo de 25,4 mm por parâmetro)

  • Potência do motor: 2,2 / 3,7 kW

  • Perfuração máxima: Ø12 mm

  • Rosqueamento máximo: M8

• Contra-fuso:

  • Velocidade máxima: 8 000 rpm

  • Potência do motor: 1,1 / 1,5 kW

  • Eixo C: Sim, resolução 0,001°

• Sistema de ferramentas:

  • Número total de posições de ferramentas: 22 + α

  • Ferramentas motorizadas: Sim

  • Ferramentas acionadas: 4

  • Potência do motor das ferramentas motorizadas: 0,75 kW

  • Velocidade máxima das ferramentas motorizadas: 8 000 rpm

• Disposição das ferramentas:

  • Porta-ferramentas múltiplo: 5 ferramentas de torneamento, 16 x 16 mm

  • Ferramentas acionadas transversalmente: 4 x ER16

  • Posições das ferramentas frontais: 4 ferramentas fixas acionadas + 2 posições duplas ER11

  • Posições traseiras das ferramentas: 3 ferramentas fixas + 1 ferramenta acionada ER11 no contra-eixo

  • Diâmetro da ferramenta de mandrilagem: Ø25,4 mm em 3 posições

• Cursos:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Avanço/precisão:

  • Deslocação rápida: 30 m/min (X/Y/Z)

  • Resolução linear: 0,0001 mm

  • Resolução rotativa: 0,001°

• Fluidos:

  • Capacidade do depósito de óleo: 180 L

• Dados de instalação:

  • Alimentação elétrica: 200 V ±10%, 50/60 Hz

  • Potência necessária: aprox. 13 kVA (15 kVA com líquido de arrefecimento de alta pressão)

  • Alimentação de ar: 0,5 MPa, 100 NL/min

• Opções instaladas:

  • Opção de furo grande S393 com furo do fuso de 25,4 mm (1")

Equipamento adicional

• Alimentador de barras: LNS EXPR S3 320 Z, capacidade de 3 m, até Ø25 mm

• Sistema de refrigeração de alta pressão: Citizen 1,5 MPa, 15 L/min, filtro de 50 μm

• Transportador de aparas: Tipo articulado, descarga traseira

• Descarga de peças longas

• Unidade de extração (névoa/fumos)
