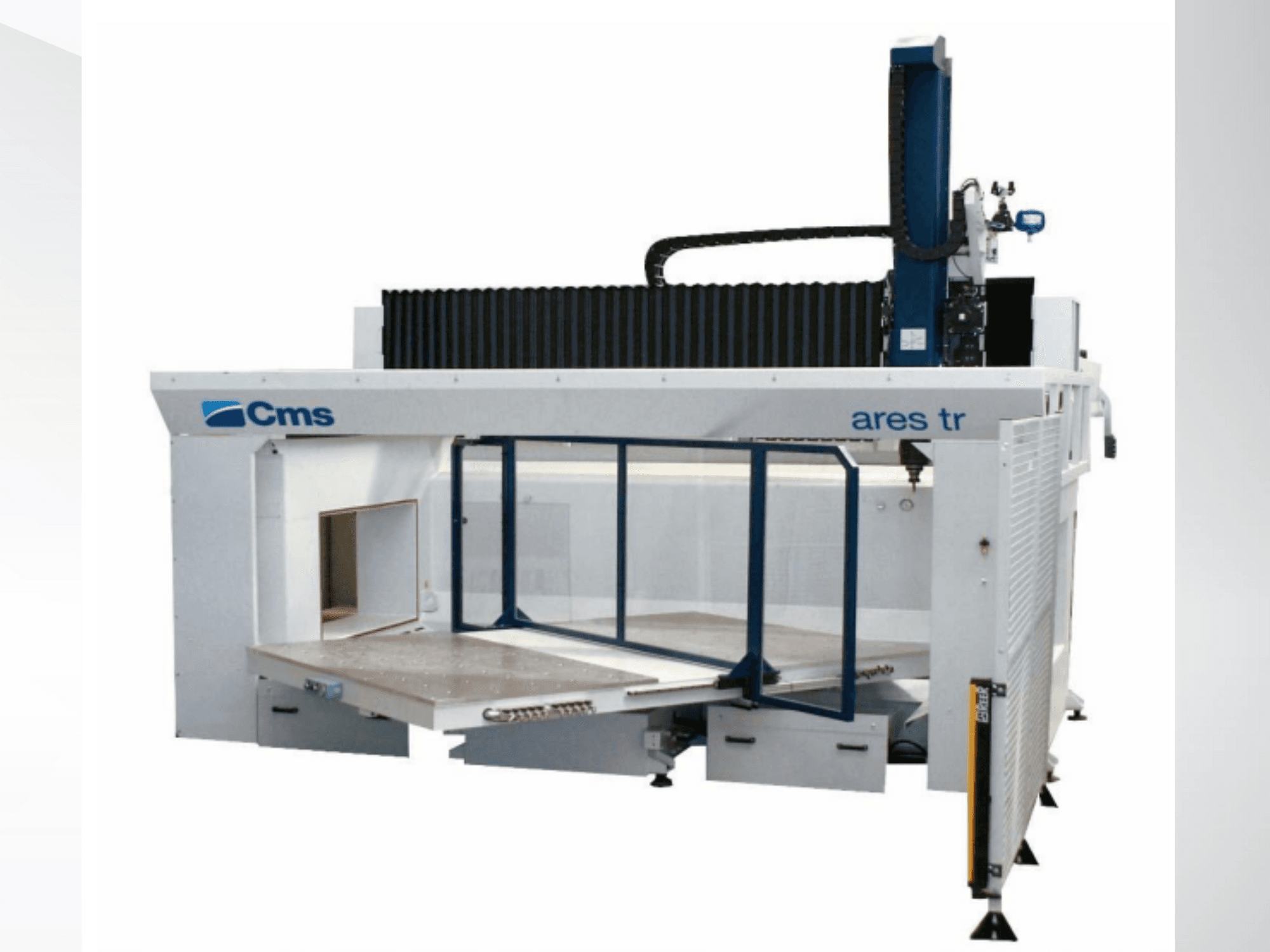

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Informações adicionais

• Eixos: 5

• Tipo: Centro de maquinação de pórtico de alta velocidade de 5 eixos

• Estrutura: Design de ponte móvel; mesa fixa; todos os 5 eixos interpolados

• Controlador: FANUC 31i-B5

• Caraterísticas: Segurança de verificação dupla, TCP suave de alta velocidade, compensação de cortador 3D, interpolação helicoidal, plano de trabalho inclinado, escala, etc.

• PC: PC industrial HP, Windows 7 (32 bits), 2 GB de RAM, 250 GB de HDD

• Potência do fuso: 15 kW (S1) / 19 kW (S6-40%)

• Velocidade máxima: 24000 rpm

• Binário: 12,1 Nm (S1) / 15,4 Nm (S6)

• Arrefecimento: Líquido (circuito fechado)

• Interface da ferramenta: HSK 63F

• Rolamentos: Cerâmica (à frente e atrás)

• Deslocação rápida: 80 m/min (X, Y) / 70 m/min (Z)

• Aceleração: 3 m/s²

• Precisão (VDI-DGQ 3441):

• X: ±0,055 mm | Repetibilidade ±0,027 mm

• Y: ±0,040 mm | Repetibilidade ±0,020 mm

• Z: ±0,080 mm | Repetibilidade ±0,040 mm

• Magazine de ferramentas:

• Tipo: Trocador automático de ferramentas de 8 estações

• Peso da ferramenta: 3 kg (máx. 20 kg total)

• Diâmetro máximo da ferramenta: 200 mm

• Comprimento máximo da ferramenta: 265 mm (atrás) / 165 mm (frente)

• Mesa rotativa: Plataforma de mesa dupla controlada por NC (tempo de rotação ~7 s)

• Tamanho da mesa: 2 × (2400 × 1115 mm)

• Mesas de vácuo: 2 × (1900 × 1100 mm), alumínio, 28 mm de espessura

• Sistema de vácuo: 2 × bombas rotativas secas, 100 m³/h cada, 3 kW por bomba, 10 ligações por coletor, 2 colectores no total

• Unidade de lubrificação mínima: Névoa de óleo com depósito de 3 L

• Sistema de alinhamento: RENISHAW TS27R + barra calibrada

• Soprador de ar desionizado para remoção de estática

• Proteção dos foles: Fole X/Y + raspadores duplos Z

• Armário elétrico: IP54, com ar condicionado

• Sistema de ar comprimido: 6 bar (90 PSI)

• Cores da máquina: RAL 7035 (cinzento claro) e RAL 7037 (cinzento pó)

• Requisitos de energia:

• Tensão: 480 V ±5%, 3 fases, 60 Hz (transformador UL incluído)

• Potência instalada: aprox. 50 kW

• Acessórios incluídos:

• 8 × porta-ferramentas HSK 63F

• 8 × pinças ETS 32/40

• Dispositivo de pré-ajuste de ferramentas

• Chaves e chaves standard

• Manuais em CD (máquina e controlo)
