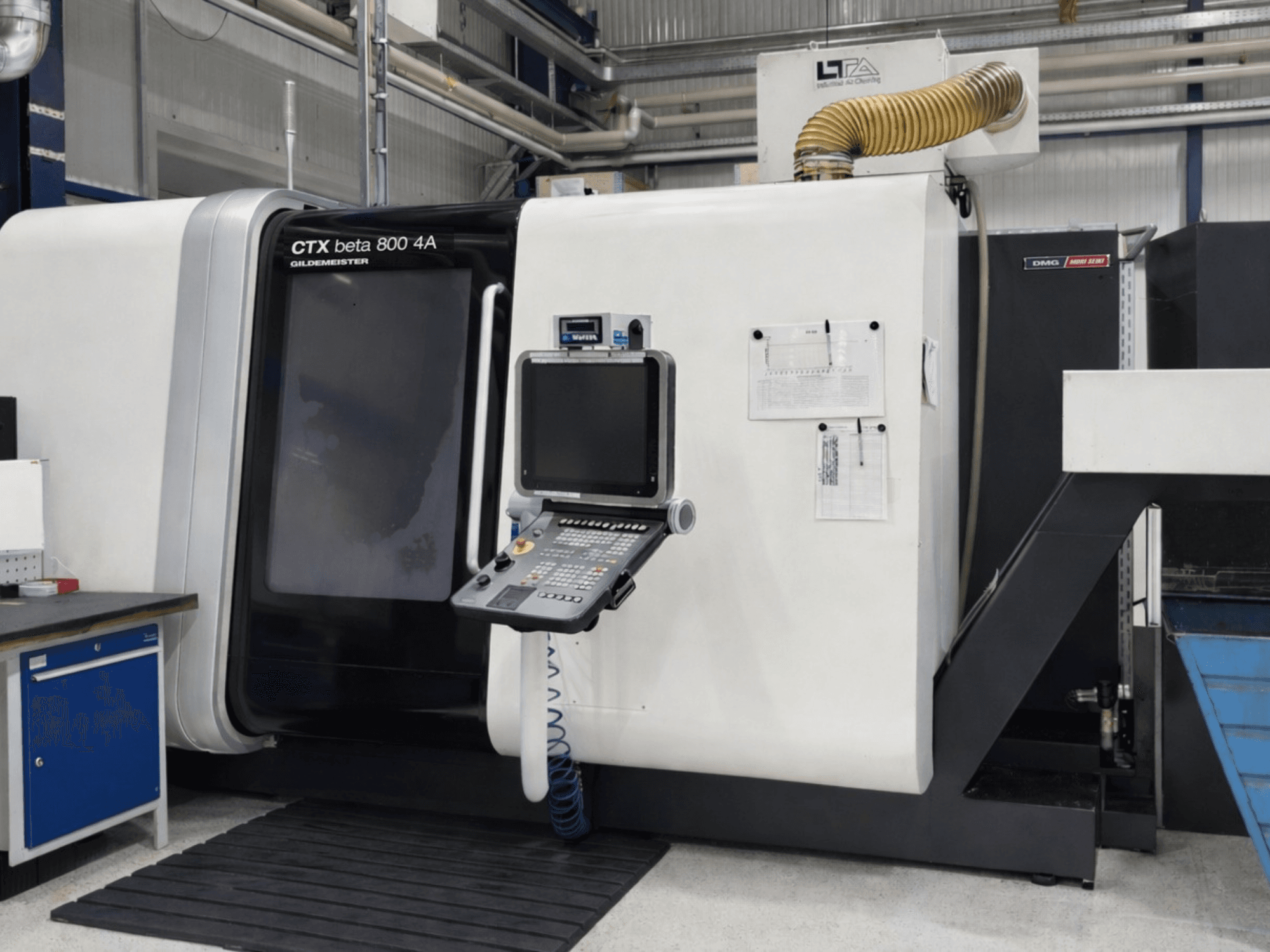

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Controlo: Siemens 840D Solutionline com ERGOline Control e ShopTurn 3G

- Diâmetro máximo de torneamento: 340 mm

- Comprimento máximo de torneamento: 735 mm

- Fuso principal (HS): Motor de fuso integrado ISM 102, 40/48 kW (100/40% ED), 0-4000 rpm, 570/680 Nm

- Contra-fuso (GS): Motor de fuso integrado ISM 76, 25/32 kW (100/40% ED), 0-5000 rpm

- Diâmetro interior do tubo de trefilagem: 104 mm

- Torres de ferramentas: 2 torres em estrela Sauter de 12 posições (VDI 40 com interface Trifix, DIN 69880-40)

- Acionamento das ferramentas: 2x acionamento direto, 40-10 000 rpm, 14,2 kW, 34 Nm

- Configuração dos eixos: 4 eixos de movimento principais (X1, Z1, X2, Z2), 2 eixos C com travão hidráulico do fuso (HS + GS), eixo Y para o carro 1 e o carro 2 (curso de 40 mm), eixo X3 de curso transversal NC para o carro do contra-fuso (180 mm)

- Corrediça do contra-fuso: inclui curso transversal NC X3 (180 mm) com escala linear e contraponto integrado

- Contraponto: Curso automático da haste de 300 mm, força do contraponto de 1,5 a 6,3 kN, centro giratório MT5

- Sistemas de medição: Sistemas de medição direta (escalas de vidro) nos eixos X1, X2 e X3

- Sistema de refrigeração: Depósito de 980 litros com filtro de fita, refrigerador, opções de pressão de 8/20/80 bar e expansão para a torre 2

- Equipamento adicional: Transportador de aparas, capota deslizante elétrica automática, sistema de medição da peça em processo (Renishaw), sistema de monitorização de colisões Brankamp CMS, separador mecânico de névoa de óleo (1 100 m³/h)
