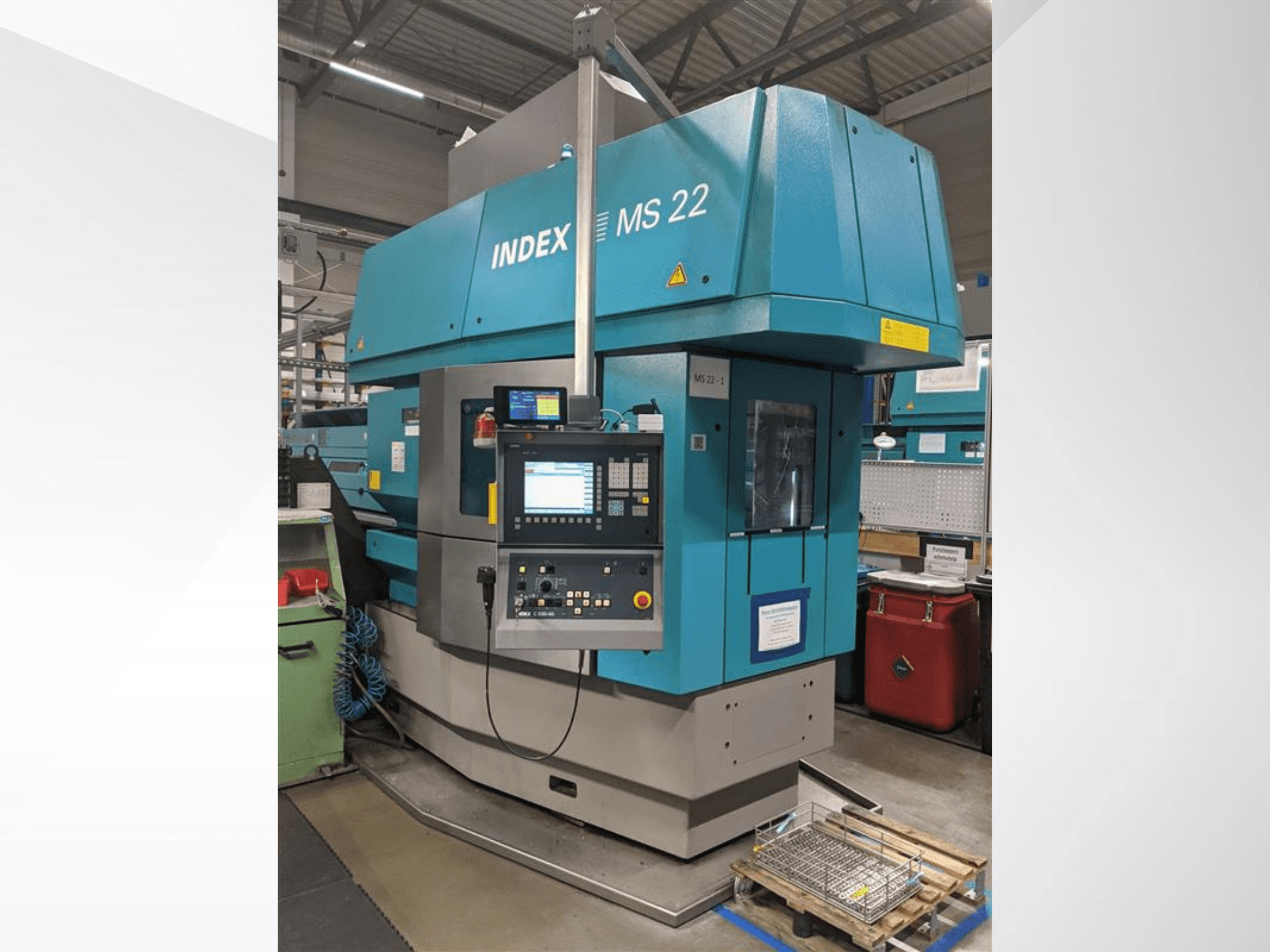

Index - MS 22DE-TUR-IND-2011-00001

- Tensão nominal: 400 V

- Corrente nominal (I_n): 99 A

- Corrente de curto-circuito (Icu): 50 kA

- Corrente de pico (I₂): 3,6 kA

- Fusível de reserva máximo: 100 A

- Potência nominal: 64 kW

- Carga ligada: 67 kVA

- Frequência: 50 Hz

- Tensão de controlo: 24 VCC

- Horas de funcionamento: 124 075 h

- Horas de funcionamento do sistema hidráulico: 61 189 h

- Tempo de funcionamento: 37 971 h

- Tempo de produção: 27 865 h

- Sistema de controlo: Siemens Sinumerik 840D powerline (Índice C200-4D) com NCU dupla

- Sistema de carregamento de barras: carregador plano IEMCA / SIR MS22 P, Tipo 33 (Ano de fabrico: 2011, Pressão: 6 bar, Massa: 100 kg, Tensão: 400 V / 50 Hz, Corrente: 7 A)

- Alimentadores de material: 1 conjunto de Ø12 com tubos redutores, 1 conjunto de Ø18 com tubos redutores, 1 conjunto de Ø24

- Cabeças de fixação: Ø9, Ø10, Ø12 – Ø18, Ø20 – Ø22

- Sistema de refrigeração/filtragem Knoll (ano de fabrico: 2011): 1 bomba de alta pressão (80 bar, 24 l/min), 1 bomba de alta pressão (40 bar, 55 l/min), 1 bomba de baixa pressão (300 l/min a 4 bar)

- Ligações do acionamento das ferramentas: 2 ligações elétricas na NCU 1, 3 ligações elétricas na NCU 2

- Acessórios de ferramentas: 1 dispositivo de torneamento poligonal, 3 porta-ferramentas motorizados ER11 (i = 1:2, velocidade máxima 12 000 rpm), 1 porta-ferramenta motorizado VDI25 (i = 1:1, velocidade máxima 6 000 rpm)

- Unidade de retificação posterior: no carro 6,3 (com 2 porta-ferramentas motorizados, 1 porta-ferramenta fixo, i = 1:2, velocidade máxima de 12 000 rpm)

- Equipamento opcional: Sistema de extinção de incêndios, sistema de extração e filtração de névoa de líquido de arrefecimento (SH 2000-PEV-T/TR, conceção de duas fases), sistema integrado de monitorização do processo ARTIS
