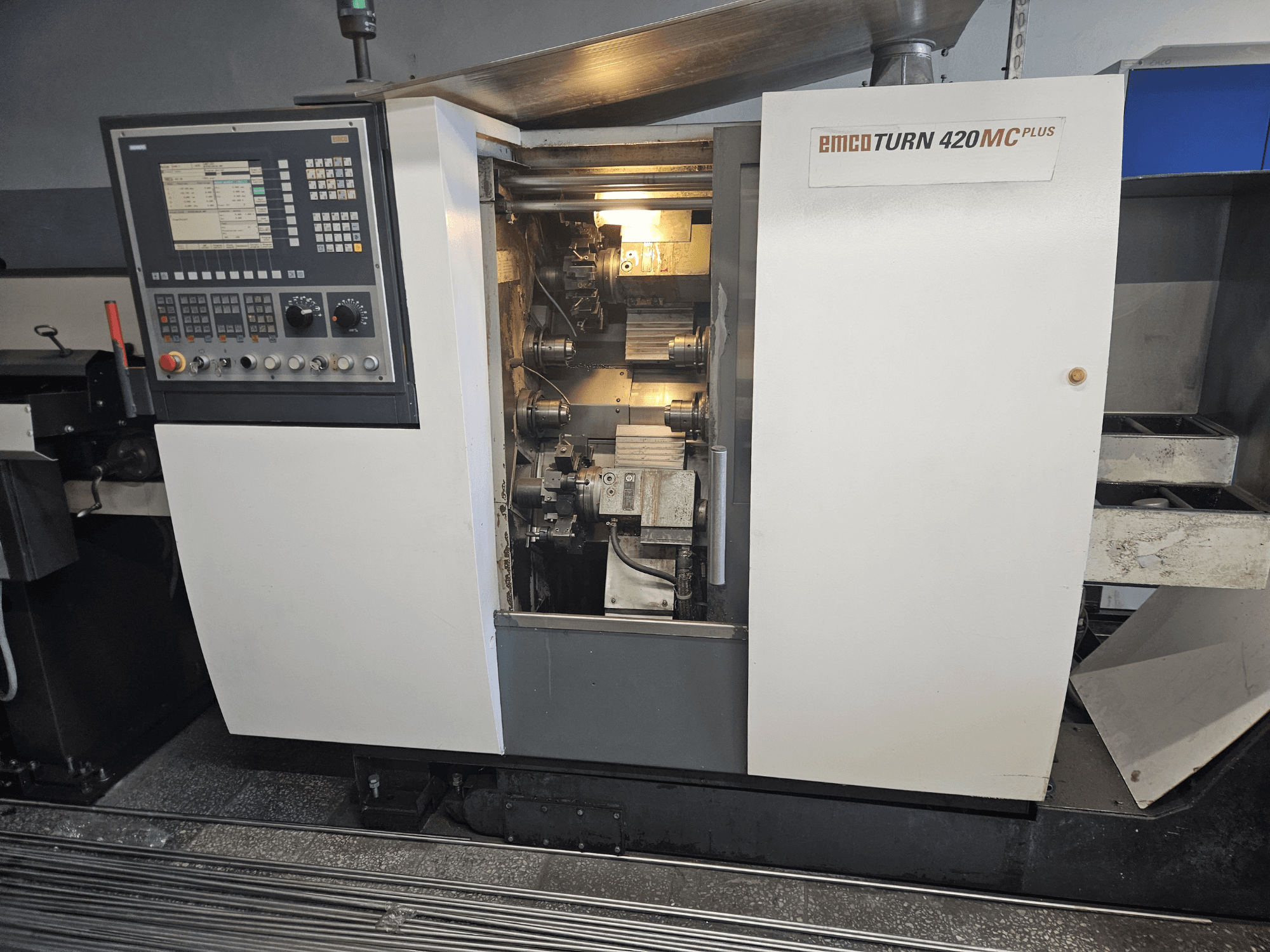

EMCO - Turn 420 MC PlusPL-TUR-EMC-2005-00001

• Estado de conservação: Muito bom; ligado e pronto para testes

• Especificações técnicas:

  • Balanço acima do escorrega: 160 mm

  • Eixo principal ao contra-eixo: 408 mm

  • Diâmetro máximo de torneamento: 100 mm

  • Comprimento máximo da peça: 600 mm

  • Diâmetro máximo do material em barra: 26 mm

• Deslocação:

  • X/Z: 78 mm

• Eixo principal:

  • Binário máximo: 38 Nm

  • Adaptador do fuso: 70 h5

  • Rolamento do fuso (ID frontal): 60 mm

  • Furo do fuso: 38 mm

• Contra-eixo:

  • Gama de velocidades: 0-5000 rpm

  • Binário: 38 Nm

  • Adaptador do fuso: 70 h5

  • Rolamento do fuso (ID): 60 mm

  • Comprimento da pinça (Ø26 mm): aprox. 100 mm

  • Curso (Z2): 233 mm

• Eixo C:

  • Resolução: 0.001°

  • Deslocação rápida: 1000 rpm

  • Posicionamento: 3°

• Potência de acionamento:

  • Potência: 9 kW

• Trocador de ferramentas:

  • Estações de ferramentas: 2 × 12

  • Eixo VDI: VDI 16

  • Tamanho da ferramenta (quadrado): 16 × 16 mm

  • Diâmetro da barra de mandrilar: 25 mm

  • Tempo de indexação: 0,4 seg

• Ferramentas acionadas:

  • Gama de velocidades: 0-5000 rpm

  • Binário máximo: 3 Nm

  • Potência máxima: 1,6 kW

  • Número de ferramentas: 2 × 4

• Acções de alimentação:

  • Avanço rápido X/Z; X1/Z1: 12/20 m/min

  • Força de alimentação X: 3000 N

  • Força de avanço Z: 3000 N

  • Tempo de aceleração: 0,1 seg

• Sistema de refrigeração:

  • Capacidade do depósito: 200 L

  • Potência da bomba: 0,57 kW

• Consumo de energia:

  • Carga ligada: 15 kVA

  • Pressão de alimentação: 6 bar

  • Taxa de fornecimento: 300 L/h

• Dimensões:

  • Altura central (superior/inferior): 1179 / 1030 mm

  • Área de implantação (L × P): 2200 × 1386 mm

Equipamento adicional

• Conjunto de acessórios e porta-ferramentas incluídos
