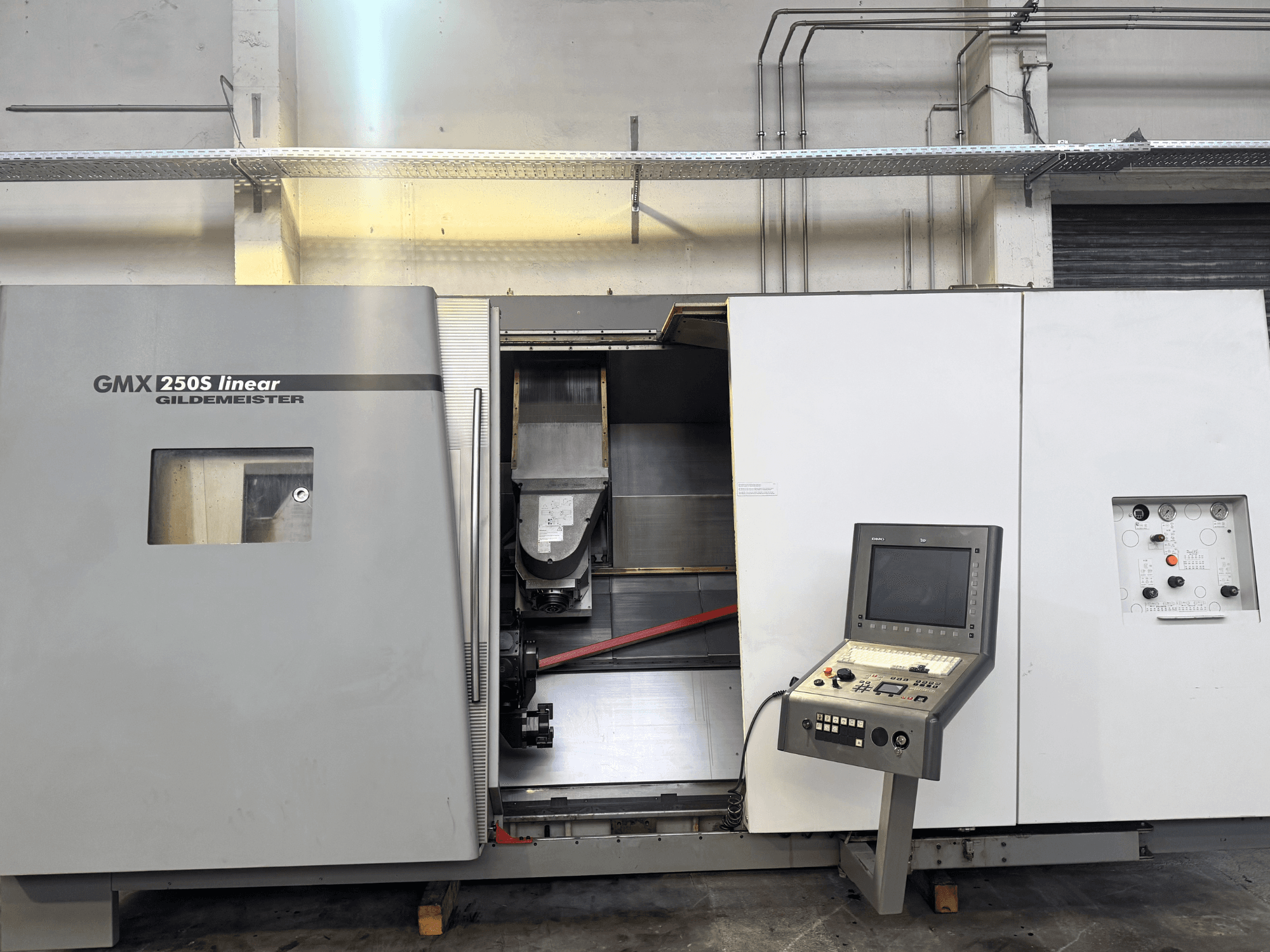

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Tipo de guia: Guias de rolos

- Fuso principal:

- Potência de acionamento (100 % ED): 21 kW

- Potência de acionamento (40% de duração de funcionamento): 28 kW

- Gama de velocidades do fuso (100% de duração de funcionamento): 5000 rpm

- Gama de velocidades do fuso (40% de duração de funcionamento): 5000 rpm

- Velocidade de base: 850 rpm

- Binário máx. (40/100% ED): 240 / 320 Nm

- Tipo de acionamento: CA/1, motor de fuso integrado 76

- Velocidade do eixo C: 5000 rpm

- Binário do eixo C: 320 Nm

- Resolução do eixo C: 0,001 graus

- Diâmetro do mandril: 200 - 315 mm

- Capacidade máxima da barra: 65 mm

- Flange do fuso: Flachflansch 170 h5

- Diâmetro do furo do fuso: 80 mm

- Diâmetro do furo do cilindro de fixação: 67 mm

- Diâmetro do rolamento dianteiro: 120 mm

- Eixo de ferramentas / eixo de fresagem:

- Porta-ferramentas: HSK63-A

- Velocidade máxima do fuso: 12 000 rpm

- Potência de acionamento (100% / 40% ED): 13,2 / 22 kW

- Binário (100% / 40% ED): 60 / 100 Nm

- Fuso 2 (contrafuso - opcional):

- Potência de acionamento (100% / 40% ED): 21 / 28 kW

- Velocidade máxima: 5 000 rpm

- Diâmetro do mandril: 315 mm

- Capacidade máxima da barra: 65 mm

- Âmbito de trabalho / Diâmetro de torneamento:

- Diâmetro de balanço máx.: 640 mm

- Diâmetro máximo de torneamento: 520 mm

- Diâmetro máximo de torneamento sobre o fuso auxiliar: 400 mm

- Diâmetro de torneamento máximo sobre o contra-fuso e a torreta: 250 mm

- Diâmetro máximo de torneamento sobre o contraponto: 400 mm

- Distância entre eixos: 1500 mm

- Comprimento de torneamento (curto/longo): 1175 mm

- Peso máximo das peças no mandril (peso da flange): 150 (100) kg

- Centro de gravidade da peça a partir do flange do fuso, máx.: 200 mm

- Peso da peça nas partes do eixo com contraponto, máx.: 800 kg

- Curso do carro:

- Carro 1 (superior): X1 = 550 mm, Y1 = 180 mm, Z1 (curto/longo) = 1185 mm, B1 = 240 graus

- Carro 2 (opcional): X2 = 180 mm, Z2 (curto/longo) = 1050 mm

- Carro 3 (contra-fuso): Z3 (curto/longo) = 1 150 mm

- Eixo B:

- Velocidade máxima de rotação: 30 rpm

- Binário do eixo B (S6-40%/máx.): 2860 / 5720 Nm

- Resolução do eixo B: 0,001 graus

- Força de fixação hidráulica (a 30 bar): 2000 Nm

- Almacém de ferramentas:

- Número de compartimentos para ferramentas: 36

- Peso máximo da ferramenta: 8 kg

- Comprimento máximo da ferramenta: 400 / Ø80 mm

- Comprimento máximo da ferramenta com espaço livre: 250 / Ø125 mm

- Diâmetro padrão da ferramenta: Ø80 mm

- Comprimento máximo da ferramenta sem espaço livre: 230 / Ø80 mm

- Dimensão f padrão da ferramenta de torneamento: 40 mm

- Dimensão «f» da ferramenta de torneamento com espaço livre máx.: 62,5 mm

- Momento de inclinação da ferramenta padrão máximo: 60 (100) kg/cm

- Curso de elevação: 85 mm

- Torre 2 (opcional):

- Ferramentas motorizadas equipadas: Sim

- Número de estações de ferramentas: 12

- Diâmetro do eixo de acordo com a norma DIN 69880: 40 mm

- Número de ferramentas motorizadas: 12

- Potência de acionamento (máx. 100% ED): 10,7 kW

- Binário (máx. 100% ED): 32 Nm

- Gama de velocidades: 4000 rpm

- Tempo de indexação (30/180 graus): 0,34 / 0,64 s

- Carga máxima da ferramenta: 100 kg

- Desequilíbrio admissível devido à carga da ferramenta: 63 Nm

- Acionamentos de avanço e deslocamento rápido (carros 1, 2, 3):

- Deslocamento rápido X/Ys/Z (carrinho 1): 40 / 24 / 70 m/min

- Força de avanço X/Ys/Z (carrinho 1, S6-40%): 7 / 11 / 7,5 kN

- Resolução de deslocamento X/Ys/Z (carrinho 1): 0,001 mm

- Parafuso de esferas X (corredeira 1): Ø32 x 20 mm

- Parafuso de esferas Ys (corredeira 1): Ø40 x 15 mm

- Motor linear do eixo Z1: 1FN3600-4WB00

- Deslocamento rápido X/Z (corredeira 2): 24 / 36 m/min

- Força de avanço X/Z (corredeira 2, S6-40%): 9 / 11 kN

- Deslocamento rápido Z (corredeira 3): 36 m/min

- Força de avanço Z (corredeira 3, S6-40%): 13 kN

- Refrigerante e transportador de aparas:

- Capacidade de líquido de arrefecimento: 370 l

- Potência de acionamento: 0,25 kW

- Bomba de líquido de arrefecimento (bomba submersível): 202 l/min

- Capacidade de transporte: 100 kg/h

- Sistema hidráulico:

- Capacidade: 40 l

- Potência da bomba 1/2: 5,5 kW

- Pressão da bomba 1/2: 100 bar

- Caudal da bomba 1/2: 38 l/min

- Pneumática:

- Pressão: 6 bar

- Consumo de ar: 40 m³/h

- Unidade de arrefecimento:

- Capacidade do líquido de arrefecimento: 15 l

- Capacidade de refrigeração: 4,5 kW

- Caudal: 15 l/min

- Pressão de saída: 6 bar

- Número de circuitos de refrigeração: 1

- Opção de equipamento de refrigeração:

- Capacidade do depósito: 500 (1000) l

- Potência total (de série/opcional): 1,1 (5,1/12,6) kW

- Pressão da bomba 1/2/3: 8 / (20/80) bar

- Caudal da bomba 1/2/3: 20 / (40/11) l/min

- Granulometria do filtro: 40 µm

- Potência de refrigeração para a opção de 80 bar: 4,9 kW

- Precisão de acordo com a norma VDI/DGQ 3441 (a T=20 ±2 °C):

- Tolerância de posição P em X1/Y1/Z1: 10 / 10 / 16 µm

- Tolerância de posição B: 10 mGrad

- Tolerância de posição X2/Z2: 10 / 16 µm

- Tolerância de posição Z3: 16 µm

- Dispersão média Ps em X1/Y1/Z1: 3 / 3 / 4 µm

- Dispersão média Ps em B: 3 mGrad

- Dispersão média Ps em X2/Z2: 3 / 4 µm

- Dispersão média Ps em Z3: 4 µm

- Especificações elétricas:

- Carga conectada: 75 kVA

- Tensão de funcionamento: 400 V

- Frequência: 50 Hz

- Proteção por fusível (de ação lenta): 125 A (VDE 0100)

- Tensão de controlo (CA / CC): 230 V / 24 V

- Dimensões e peso:

- Dimensões de instalação (C x L x A): 7800 x 4100 x 3040 mm

- Dimensões de transporte (C x L x A): 5000 x 3000 x 2800 mm

- Peso da máquina, incluindo o quadro de comando: 15 000 kg

- Horas de funcionamento:

- Horas com o controlo ligado: 35 398 h

- Horas de funcionamento do fuso / modo automático: 14 802 h

• Unidade de controlo: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4.º eixo com contraponto (característica especial)

• Almoxarifado de ferramentas com 22 posições (opcional)

Equipamento adicional

• Bandeja de aparas

• Transportador de aparas

• Sistema de refrigeração
