DMG MORI - CLX 350 V3DE-TUR-DMG-2019-00004
Você tem outras perguntas? Contate-Nos!
José María García
+34 601 158 008
j.garcia@gindumac.com
- GINDUMAC
- Produtos
- Máquinas Ferramenta
- ➤ DMG MORI CLX 350 V3 usado para venda | gindumac.com

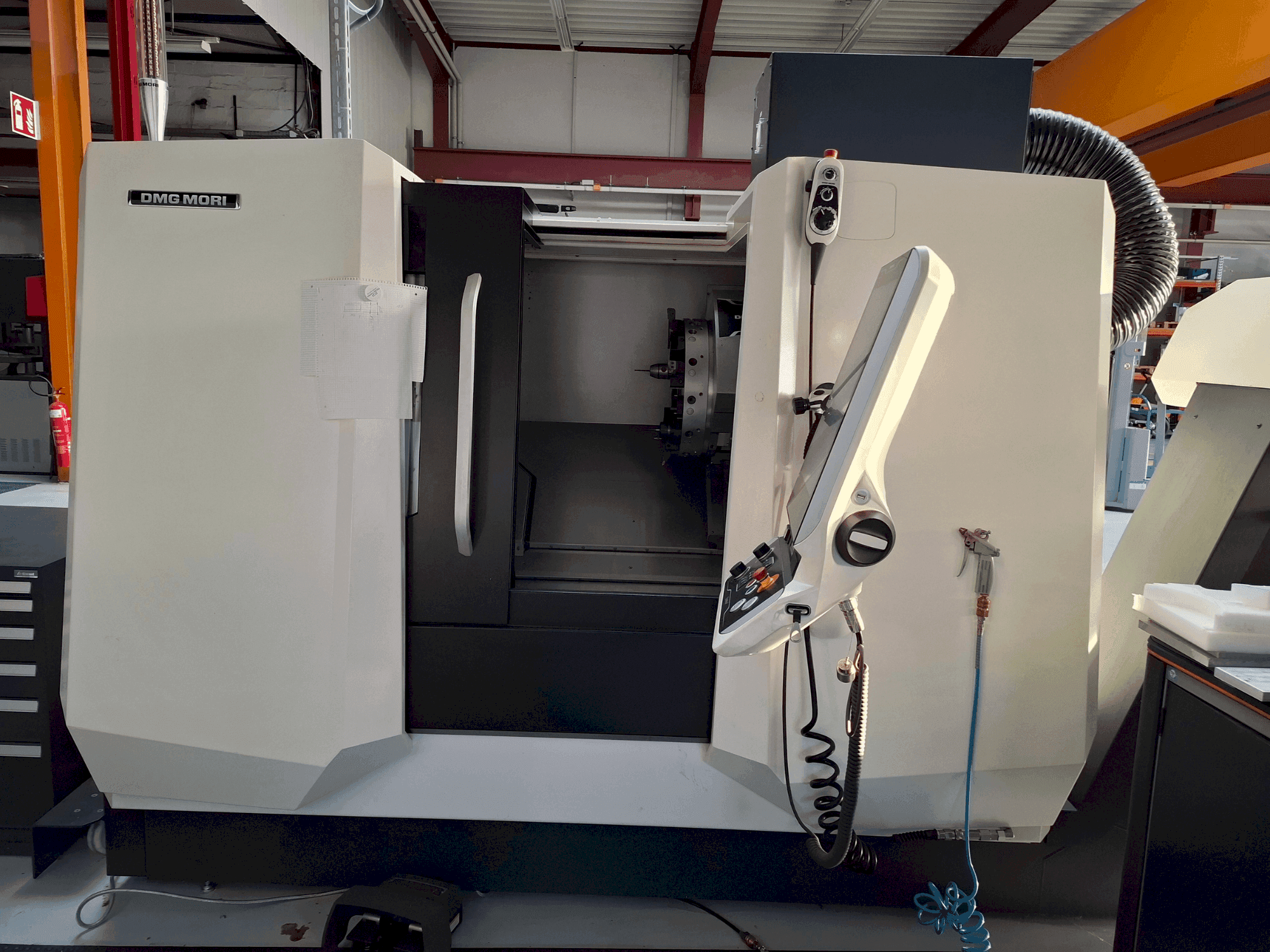

Esta DMG MORI CLX 350 V3 de 3 eixos foi fabricada em 2019, oferecendo capacidades robustas para torneamento horizontal. Ideal para maquinação de precisão, esta máquina usada representa um ativo valioso para melhorar a sua linha de produção. Contacte-nos para mais informações sobre esta máquina.
Visão Geral
- marca: DMG MORI
- ano: 2019
- MODELO: CLX 350 V3
- tipo de aplicação: Tornear
- Localização: Alemanha
- tipo de máquina: Tornos horizontais
- disponibilidade: Imediatamente
- marca da unidade de controlo: Siemens
Informação Técnica - DMG MORI CLX 350 V3
Unidade de controlo
- Marca: Siemens
Equipamento Adicional
- - Capacidade do depósito: 17 litros / Pressão da bomba: 55 bar / Caudal máximo da bomba: 18 l/min
- - Pneumática: Consumo de ar: 15 m³/h/ Pressão do ar: 6 + 20% bar/ Umidade do ar a 20°C: 20 a 75%
- - Dispositivo de aperto oco (eixo principal): Velocidade do cilindro de aperto: 5000 rpm/ Curso do pistão: 29 mm / Força de tração (P): 45 kN (min) / Força de pressão (F): 68 kN (máx.)/ Pressão máxima: 68 bar (máx.)
- - Separação de névoa de óleo/emulsão: Comprimento: 778 mm / Largura: 400 mm / Altura: 520 mm /Peso: 50 kg / Caudal de ar: 600 m³/h / Potência do motor: 0,5 kW /Tempo de funcionamento (após a paragem): aprox. 1 min
Informações adicionais
- Benefícios técnicos da máquina:
- - Fixação do fuso (flange): tipo a2-6, tipo a2-5 / diâmetro do mandril: 210/250 mm, 170 mm / capacidade da barra: 65 mm, 36 mm / diâmetro do furo do fuso: 73 mm, 45 mm / diâmetro do rolamento dianteiro: 120 mm, 90 mm /
- - Potência máxima do fuso (100% do ciclo de trabalho): 11 kw, 12. 6 kw / potência máxima do fuso (40% do ciclo de trabalho): 16. 5 kw, 16. 2 kw / velocidade máxima do fuso (100% e 40% do ciclo de funcionamento): 5000 rpm / binário máximo (100% do ciclo de trabalho): 112 nm, 48 nm / binário máximo (40% do ciclo de funcionamento): 168 nm, 62 nm / tipo/gama de tensão: ac/1
- - Acionamento do fuso de esferas do eixo x/y/z (dxp): 32 x 10 mm / força de alimentação x/y/z (100% do ciclo de trabalho): 3. 5/3. 5/6 kn / força de alimentação x/y/z (40% do ciclo de trabalho): 4. 5/4. 5/7. 5 kn / avanço rápido x/y/z: 30/22. 5/36 m/min / binário: 20 nm
- - Precisão de posicionamento: p (x): 0. 005 mm /p (z): 0. 008 mm /p (y): 0. 005 mm/ tolerância de posição c: 30 mgrad
- - Distância do eixo: 715 mm / altura do centro: 345 mm / balanço máximo sobre a cama: 580 mm / oscilação sobre o x-slide: 360 mm / diâmetro máximo de viragem: 320 mm / diâmetro do mandril: 210/250 mm / curso x: 242. 5 mm / curso z: 540 mm
- - Máquina (altura máxima): 1852 mm / máquina com luz de sinalização (altura): 2208 mm / largura: 1767 mm / com controlo (largura mínima): 1928 mm / com controlo (largura máxima): 2271 mm / comprimento com transportador de aparas: 3700 mm / área de instalação (lxw): 4885 x 4837 mm
- - Altura: 1624 mm / largura: 855 mm / comprimento: 3588 mm / peso: 500 kg / altura de descarga: 950 mm / capacidade de refrigeração: 170 litros / potência da bomba: 0,85 kw / caudal da bomba: 20 l/min / pressão da bomba: 5 bar / desempenho do transportador de aparas: 150 kg/h / máx. Comprimento das aparas: 130 mm / máx. Diâmetro do feixe de aparas: 50 mm
- - Número de ferramentas acionadas: 12 / fixação da ferramenta: vdi 30 axial / acoplamento para ferramentas acionadas: vdi 16 x 0. 8 din 5480 / eixo da ferramenta: 20 x 20 mm /velocidade máxima das ferramentas acionadas: 5500 rpm /potência máxima s1 (100% ciclo de trabalho): 3. 30 kw / potência máxima s3 (40% do ciclo de trabalho): 5. 44 kw / binário máximo, 100% ciclo de trabalho: 15 nm / binário máximo, 40% ciclo de trabalho: 20 nm
- - Curso: 550 mm /força máxima de aperto: 4000 n /montagem da manga: mk 4/ movimento do cabeçote móvel: hidráulico/ posicionamento do cabeçote móvel: ±6 mm
Benefícios da máquina
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
