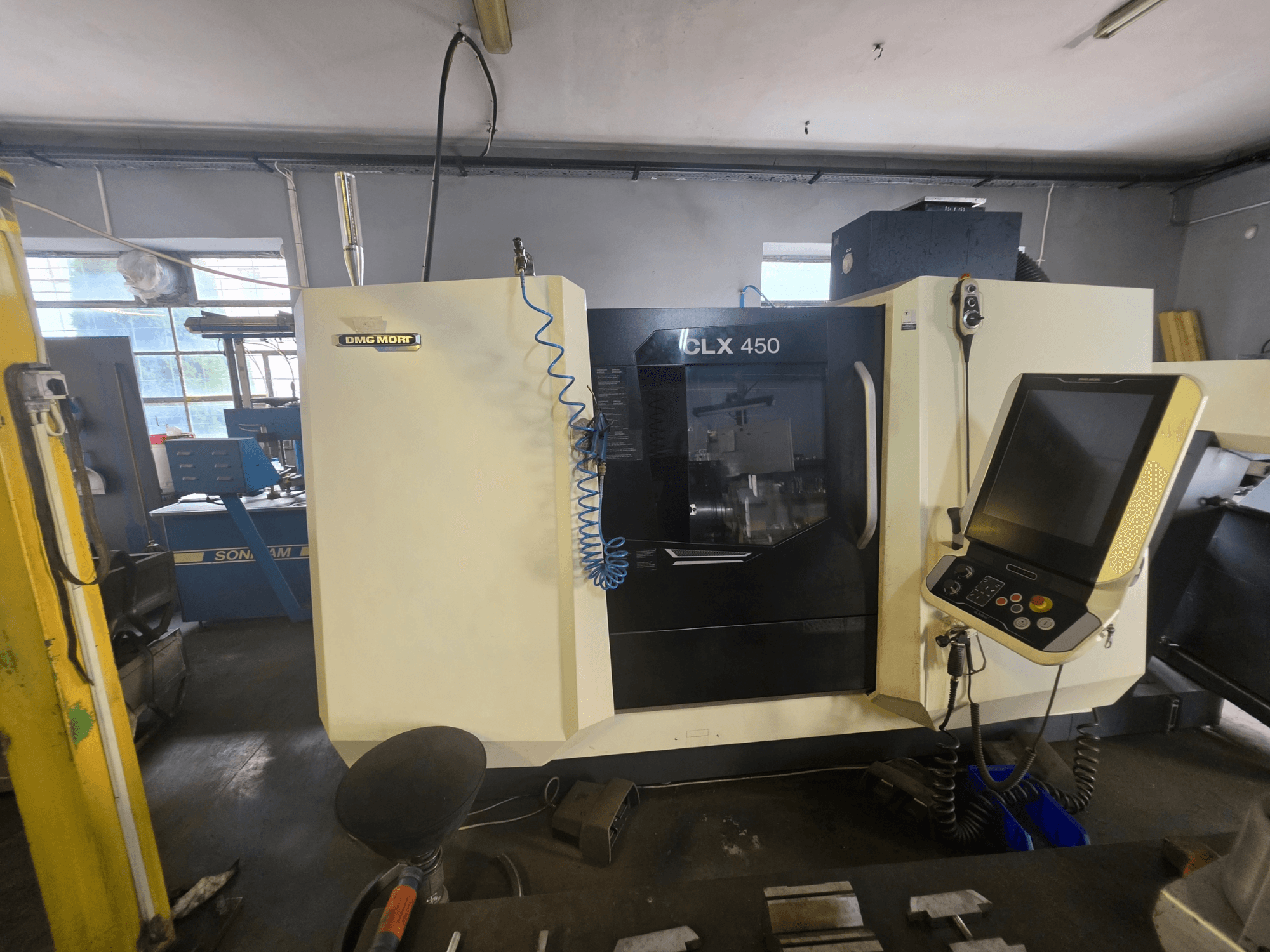

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Controlo: Siemens 840D com ShopTurn

• IHM: DMG MORI SLIMline Multi-Touch, ecrã tátil de 19"

• Horas de funcionamento do fuso: aprox. 2 928 h

Capacidade de trabalho e eixos

• Eixos: X, Y, Z; eixo C no fuso principal e no contra-fuso

• Diâmetro máximo de torneamento: 400 mm

• Diâmetro de giro sobre a base: 700 mm

• Diâmetro de giro sobre o carro transversal: 370 mm

• Deslocação rápida: X/Z 30 m/min; Y 22,5 m/min

Fuso principal

• Ponta do fuso: A2-8

• Capacidade da barra: 80 mm

• Potência: 25,5 kW (40% ED) / 17 kW (S1)

• Binário: 426 Nm (40% ED) / 283 Nm (S1)

• Função de pressão de fixação diferencial

Contra-fuso

• Velocidade máxima: 5 000 rpm

• Ponta do fuso: A2-6

• Potência: 14 kW (40% ED) / 13 kW (S1)

• Binário: 192 Nm (40% ED) / 171,5 Nm (S1)

• Função de pressão de fixação diferencial

• Lavagem interna do mandril

• Função de contraponto auxiliar

Torre de ferramentas e ferramentas acionadas

• Torre de 12 posições VDI 40 com 6 estações BT adicionais

• Ferramentas motorizadas: até 4 000 rpm

• Potência/binário das ferramentas motorizadas: 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Equipamento/opções (integrados na máquina)

• Pacote de configuração: sistema de alimentação de líquido de arrefecimento de 12 bar; pistola de lavagem com líquido de arrefecimento de 5 bar

• Pacote de fixação segura

• Conectividade: DMG MORI IoTconnector; DMG MORI Messenger V4

• Opções de software Siemens: Multi Threading 2.0; Velocidade variável do fuso; Ciclo de corte no eixo Y; Ciclo de brocagem de ranhura

Dados elétricos

• Tensão de alimentação: 400 V ±10 %, 50 Hz

• Fases: L1, L2, L3, N, PE

• Carga conectada: 39 kVA

• Corrente nominal máxima: 56 A
