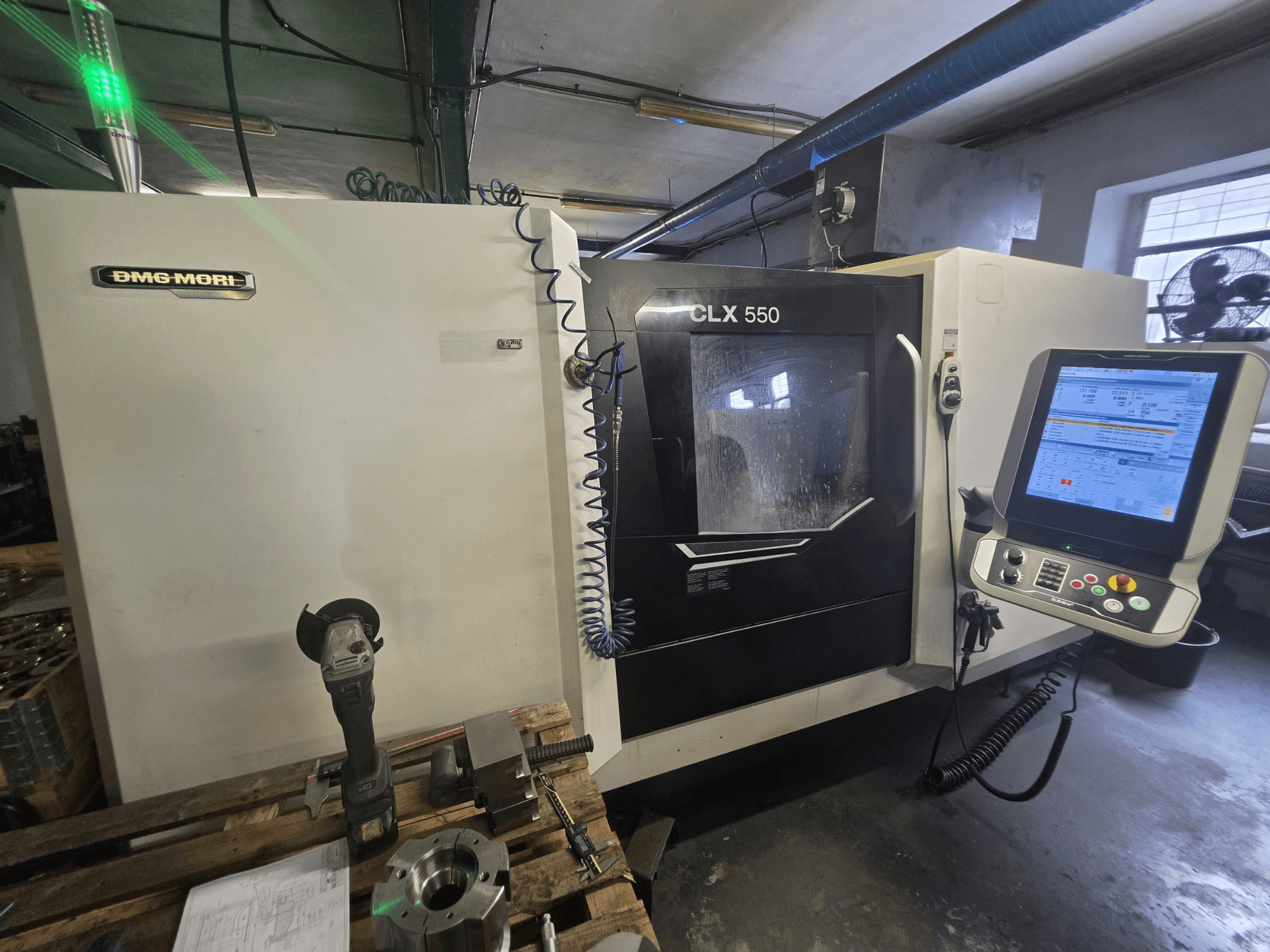

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Painel de controlo: DMG MORI SLIMline Multi-Touch, ecrã tátil de 19"

• Eixos: 3 (X, Z, C); sem eixo Y; sem contra-fuso

• Horas de funcionamento do fuso: aprox. 3613 h

Capacidade de trabalho e eixos

• Diâmetro máximo de torneamento: 480 mm

• Comprimento máximo de torneamento: 1 240 mm

• Diâmetro de giro sobre a base: 700 mm

• Diâmetro de giro sobre o carro transversal: 500 mm

• Deslocação rápida X/Z: 30 m/min

• Eixo C: fuso principal C

Fuso principal e mandril

• Ponta do fuso: A2-8

• Capacidade da barra: 102 mm (fuso principal melhorado)

• Potência do fuso: 33 kW a 40% de corrente contínua / 22 kW contínua

• Binário do fuso: 630 Nm a 40% de carga contínua / 420 Nm contínuo

• Mandril: SMW BH-D 320 / A2-8, D103 mm (conforme especificado)

• Função: pressão de fixação diferencial

Torre e ferramentas acionadas

• Torre: VDI40 de 12 posições com 6 estações BT adicionais

• Ferramentas motorizadas: até 4 000 rpm

• Potência/binário das ferramentas motorizadas: 5,44 kW a 40% da corrente contínua; 20 Nm a 40% da corrente contínua

Contraponto

• Curso: 1 200 mm

• Cônico central: MT5

• Força de empurrar máxima: 12 kN

Equipamento e opções (máquina)

• Pacote de configuração

• Pacote para clima tropical

• Alimentação de líquido de arrefecimento a 12 bar

• Pistola manual de lavagem da área de trabalho

• Opção de software para velocidade variável do fuso

• DMG MORI IoTconnector

• Pacote de Fabricação Digital

Construção

• Base inclinada em ferro fundido

• Guias lineares, 45 mm de largura

Equipamento adicional

• Unidade mecânica de extração de névoa de óleo, 1 100 m³/h

• Ferramentas:

  • Conjunto de 12 porta-ferramentas

  • Conjunto de 6 porta-ferramentas de mandrilagem

  • Conjunto de porta-ferramentas motorizados ALGra
