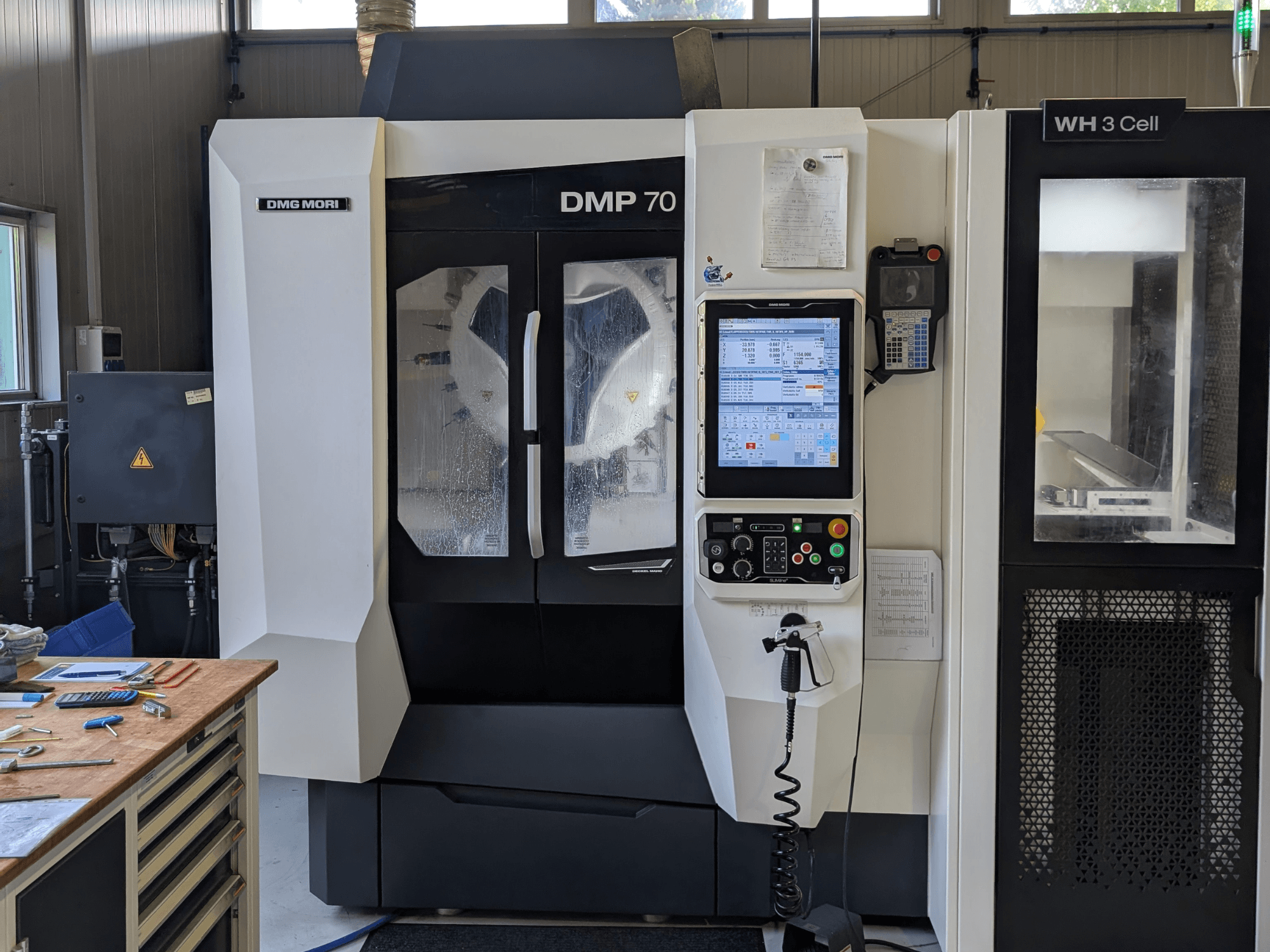

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fase: L1/L2/L3/N/PE

- Consumo de energia: 30 kVA

- Corrente máxima (A In máx.): 43,5 A

- Corrente nominal: 50 A

- Corrente de curto-circuito (V máx.): 5 kA / 440 V máx.

- Tensão: 400 V ±10 %

- Frequência: 50 Hz

- Tensão de controlo CA: 230 V

- Tensão de controlo CC: 24 V

- Controlo: Controlo 3D Siemens 840D SL Operate

- Conicidade da ferramenta: BBT30

- Mesa de trabalho: Mesa rotativa e inclinável com NC integrada, operação simultânea em 5 eixos

- Ângulo de rotação do eixo A: -120° / +100°

- Funcionamento do eixo C: contínuo (sem fim)

- Carga máxima do eixo C: 100 kg

- Diâmetro da mesa no eixo C: Ø290 mm

- Acionamentos: Acionamentos de binário com medição direta do percurso nos eixos A e C

- Pacotes de software: Sinumerik MDynamics 5 eixos, modelo de dados 3D para simulação

- Opções da mesa: Sistema de fixação pneumático (1 circuito)

- Gestão de líquido de arrefecimento e aparas: Transportador de aparas, filtro de correia do pacote de produção com alimentação interna de líquido de arrefecimento a 40 bar (IKZ), sopro de ar através do centro do fuso, sopro de ar externo, sistema separador de névoa de óleo e emulsão

- Medição e monitorização: Kit de sonda tátil 3D RENISHAW, monitorização de quebra de ferramentas e medição na própria máquina, preparação para o 3D quickSET

- Opções gerais: Modo de funcionamento 3, conformidade CE

- Interface de automação: Interface de automação para automação externa à direita

- Sistema de automatização: DMG MORI WH 3 Cell

- Braço robótico: Robô Fanuc LR Mate 200iD/7L amarelo de 6 eixos

- Pinça do robô: Pinça dupla PGN64

- Componentes de automação: 10 gavetas DMG, calha NIO, estação de alinhamento, gaveta de medição, sistema de alimentação de matéria-prima, conjunto de pinças, acessórios

- Horas de funcionamento da máquina (a partir do ecrã de controlo): Tempo de funcionamento da máquina: 22 918:34 h; Tempo de execução do programa: 20 920:40 h; Tempo de funcionamento do fuso: 18 815:51 h
