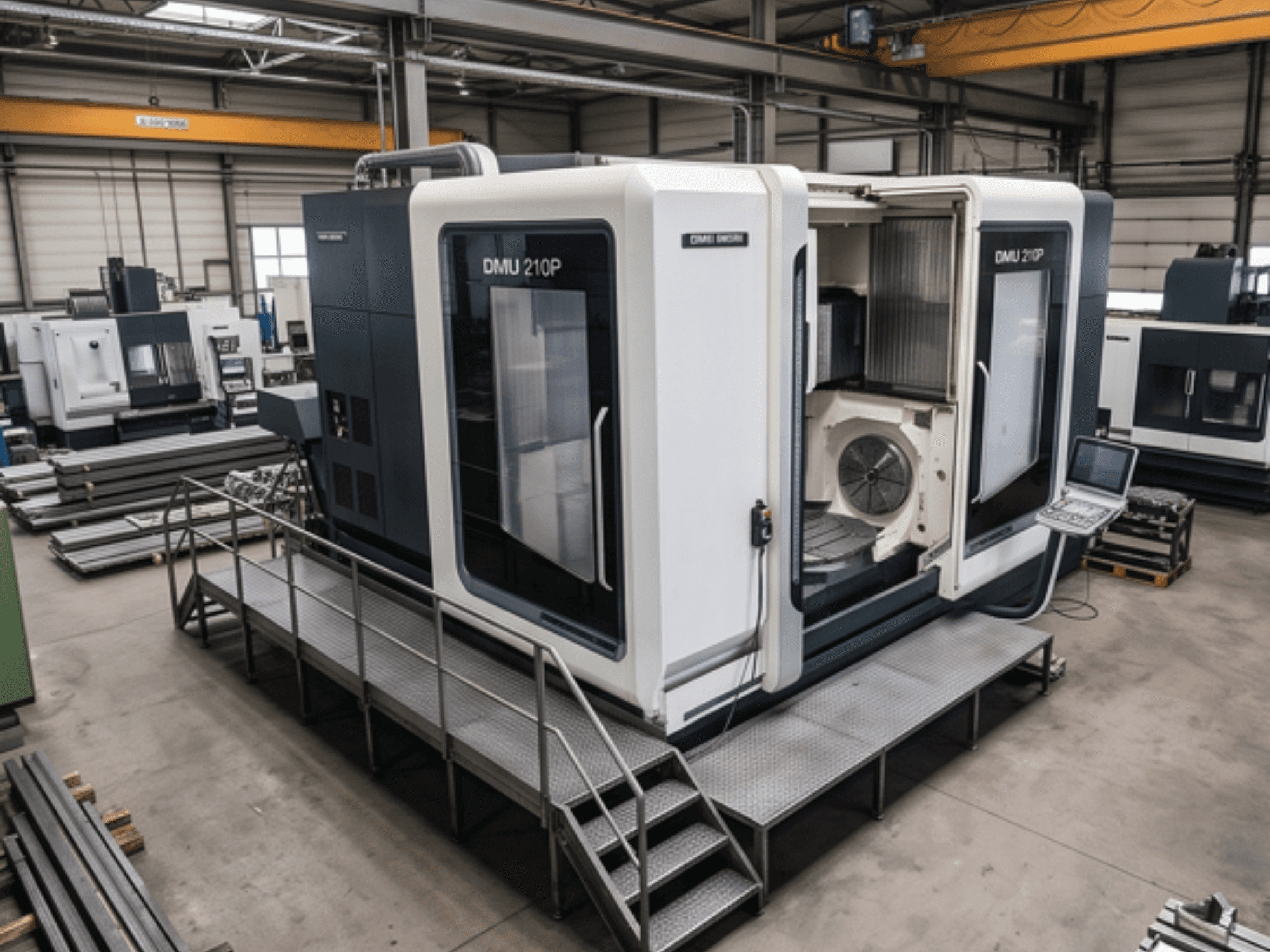

DMG MORI - DMU 210PDE-MIL-DMG-2015-00006

- Acionamento principal: Eixo do motor a 10 000 rpm, 44 kW (ciclo de trabalho de 40 %), 32 kW (ciclo de trabalho de 100 %)

- Porta-ferramentas: SK 50 conforme a norma DIN 69871, fixação conforme a norma DIN 69872

- Cabeça de fresagem universal com eixo B controlado

- Trocador de ferramentas vertical com pinça dupla, carregador de corrente com 60 ranhuras (SK 50)

- Mesa rotativa NC d 1 700 mm

- Depósito de líquido de arrefecimento de 980 l, alimentação interna de líquido de arrefecimento (IKZ) a 40 bar através do centro do fuso

- Transportador de aparas, janela de visualização rotativa, volante eletrónico, controlo de trajetória 3D

- Controlo 3D Heidenhain iTNC 530 HSCI

- Capacidade de carga da mesa aumentada para 10 000 kg para a mesa rotativa NC, com afinação otimizada do acionamento e ciclo ATC para o eixo Y e a mesa rotativa NC

- Atualização do acionamento principal: fuso com motor integrado SK 50, velocidade até 12 000 rpm

- Modificação do porta-ferramentas para HSK-A 100 de acordo com a norma DIN 69893 (inclui limpeza do cone, adaptação do fuso de trabalho, trocador de ferramentas e carregador)

- Sonda de medição por infravermelhos: Renishaw PP60 ótica (OMP 60)

- Medição de ferramentas na área de trabalho: Blum Laser NT Hybrid com retração automática para o invólucro de proteção

- 3D quickSET: Conjunto de ferramentas para verificação e correção da precisão cinemática de configurações de máquinas de 4-5 eixos

- MPC (Machine Protection Control) (desligamento rápido)

- Sistema de refrigeração IKZ, controlado por frequência (10 bar/37 l/min, 80 bar/31 l/min através do centro do fuso, pressão infinitamente variável via programa NC)

- Pistola de lavagem com bomba (1 bar/40 l/min)

- Sistema de extração de óleo e névoa (filtro mecânico, caudal de 1 600 m³/h, incl. escada com plataforma de segurança)

- Sistema de refrigeração por jato de ar através do centro do fuso via função M

- Ajuste dos parâmetros de avanço através do Ciclo de Afinação da Aplicação (ATC)

- Modo de funcionamento 4 «Monitorização do processo na produção» (intervenção manual com portas abertas)

- Preparação da máquina para instalação em fosso (profundidade de 780 mm)
