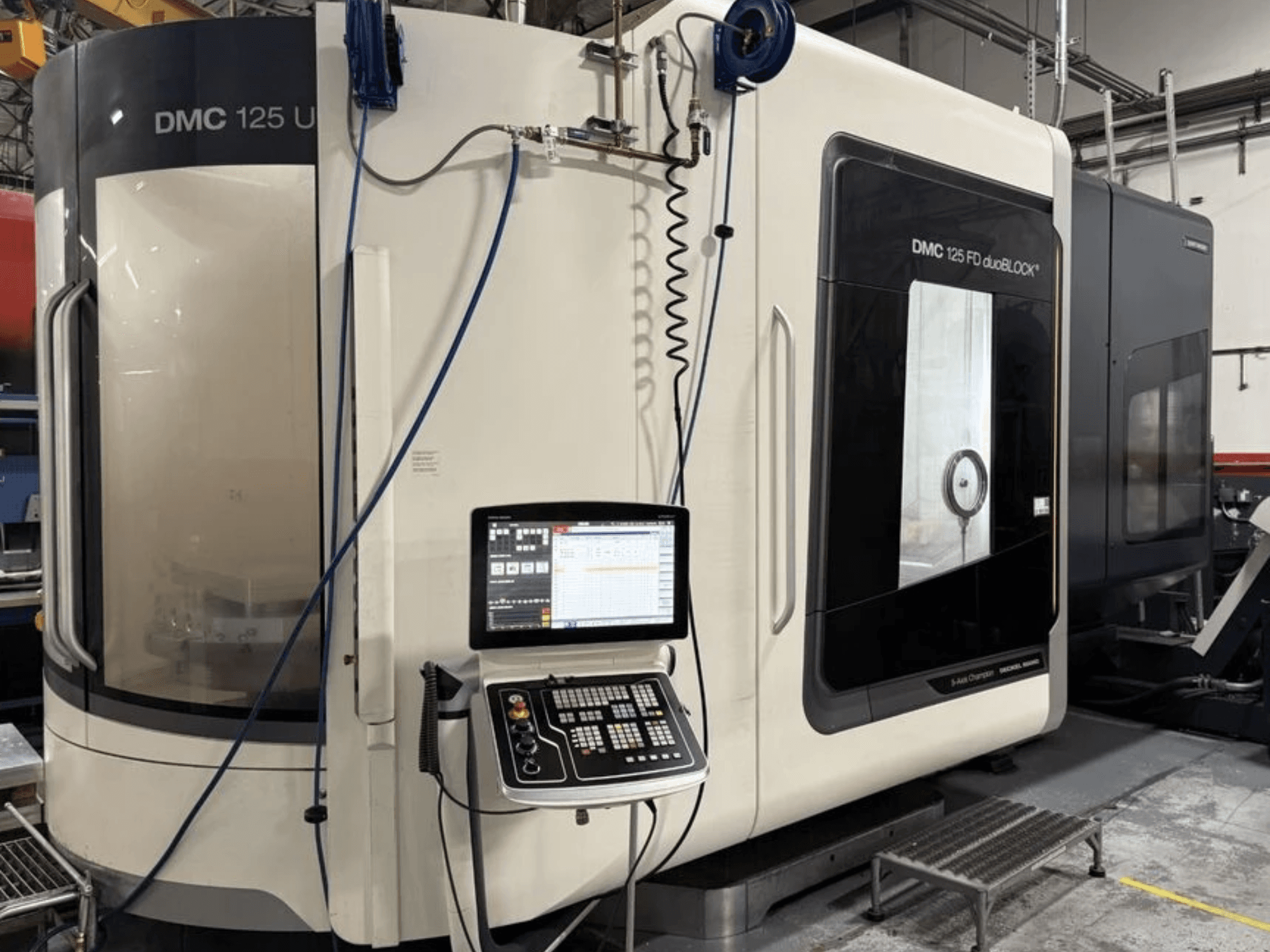

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Número de eixos: 5 eixos (X, Y, Z, cabeça de fresagem universal do eixo B, mesa rotativa NC do eixo C)

- Área de trabalho / Cursos (X x Y x Z): 1 250 mm x 1 250 mm x 1 000 mm

- Fuso de acionamento principal: speedMASTER 15 000 rpm (opção HSK-A 63 DIN 69893 instalada)

- Potência do fuso: 46 kW (40% ED) / 30 kW (100% ED)

- Binário do fuso: 200 Nm (40% ED) / 130 Nm (100% ED)

- Cabeça de fresagem: cabeça de fresagem universal com eixo B controlado

- Sistema de controlo: CELOS com Heidenhain TNC 640 (Ecrã tátil ERGOline de 21,5")

- Armazém de ferramentas: armazém de 3 rodas com 273 compartimentos

- Armazenamento de paletes / Automatização: RPS 7 (Sistema de Armazenamento de Paletes Redondas 7), incluindo 5 paletes (1 000 mm x 800 mm) + 2 paletes de máquina (capacidade total do sistema de 7 paletes)

- Execução de paletes: Execução «em bruto» (sem ranhuras em T nem padrão de grelha, com buchas de centragem)

- Sistema de refrigeração: Depósito de líquido de refrigeração de 980 l, alimentação interna de líquido de refrigeração com controlo de frequência (IKZ) ajustável entre 10 e 80 bar (capacidade teórica de 31 l/min)

- Filtragem/Extração: Unidade mecânica de extração de névoa de óleo e emulsão (caudal de 1 600 m³/h)

- Sistemas de medição e sondas: Sonda de contacto por infravermelhos Heidenhain TS 460, unidade de medição de ferramentas na área de usinagem Blum Laser DIGILOG, pacote de software de calibração 3D quickSET

- Proteção e afinação da máquina: MPC (Controlo de Proteção da Máquina), ATC (Ciclo de Afinação da Aplicação)

- Identificação de ferramentas: Sistema de identificação de ferramentas por código QR (leitor Datalogic)

- Equipamento auxiliar: Janela giratória de visão livre, transportador de aparas, pistola de lavagem com líquido de arrefecimento, ar comprimido através do centro do fuso, volante eletrónico

- Peso bruto total da máquina: 49 965 kg

- Peso líquido total da máquina: 46 915 kg

- Dimensões de transporte da máquina de base (C x L x A): 650 cm x 350 cm x 375 cm

- Dimensões do armazém circular RPS7 (C x L x A): 600 cm x 450 cm x 310 cm

- Dimensões do compartimento de rodas (C x L x A): 500 cm x 240 cm x 350 cm
