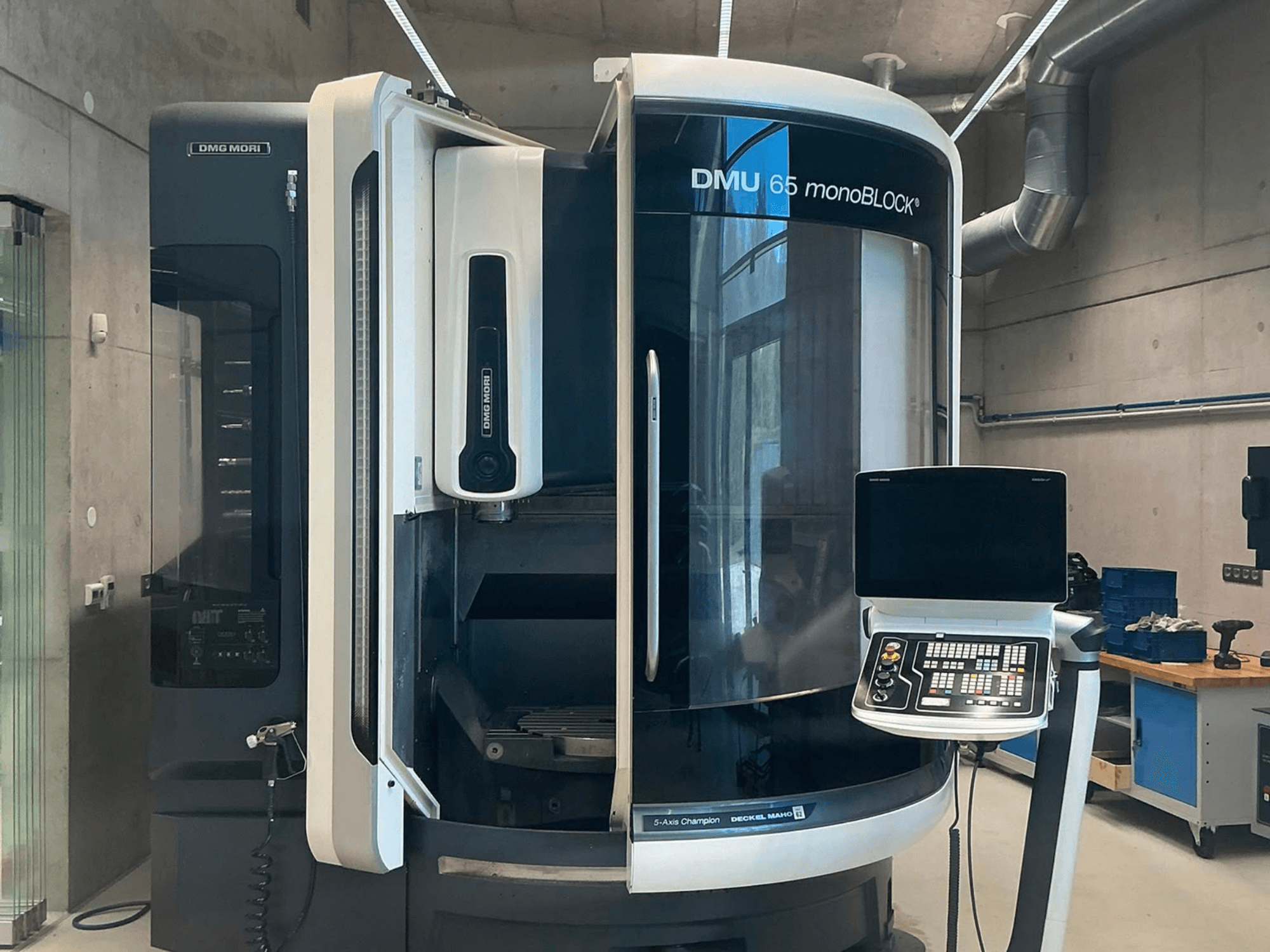

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Fuso: potência 21 kW (40% de duração de funcionamento) / 16 kW (100% de duração de funcionamento); binário 111 Nm (40% de duração de funcionamento); pino de tração DIN 69872

• Mesa: Mesa rotativa (eixo C) Ø650 mm integrada numa mesa rígida de 800 x 650 mm

• Eixos oscilantes/rotativos: eixo A +120° / -120° a partir de 0°; eixo C 360°; binário de retenção do eixo A 3 400 Nm (100% ED); Binário de fixação hidráulica do eixo A 6 200 Nm; binário/retenção do eixo C 2 000 Nm (100% ED)

• Avanço/rápido: Deslocamento rápido X/Y/Z 40 m/min; avanço máximo X/Y/Z 40 000 mm/min; força de avanço máxima X 7 kN, Y 13 kN, Z 10 kN (todos a 100% ED)

• Guias: Guias lineares de rolos em todos os eixos lineares

• Sistema de medição: Direto, absoluto, resolução de 0,001 mm, magnético (para Siemens)

• Controlo: CELOS com Siemens 840D sl Operate, ERGOline multitoque de 21,5"

• Trocador de ferramentas/almacém: Automático com pinça dupla (vertical); armazém em cadeia HSK-A 63 de 30 posições

• Refrigeração/gestão de limalhas de série: Bandeja de limalhas com depósito integrado de 500 L; gestão de limalhas de série através da bandeja de limalhas

• Estado: Excelente; apenas 1 963 horas de funcionamento do fuso (a máquina foi utilizada apenas para a produção de protótipos)

Equipamento adicional

• Pacote de produção (P-K0398): Transportador de aparas com depósito de líquido de arrefecimento, filtro de fita de papel, arrefecimento interno através do fuso (IKZ) 40 bar / 23 l/min, arrefecimento externo 4 bar / 40 l/min, lavagem da porta

• Interface de ferramentas (P-M0039): Adaptação do cone da ferramenta para HSK-A63 (DIN 69893)

• Pistola de lavagem de limalhas (P-G0004): 2 bar / 40 l/min

• Sonda de medição (P-K0263): Sonda de contacto por infravermelhos Heidenhain TS 649

• Sistema de medição de ferramentas (P-K0405): Laser Blum para medição vertical do comprimento e diâmetro das ferramentas

• Opção de cinemática (P-K0224): Conjunto de ferramentas 3D quickSET para verificação/correção da configuração de 4/5 eixos

• Modo de funcionamento 4 (P-H0038): Intervenção manual na área de trabalho com portas abertas, em processo controlado

• Volante eletrónico (P-H0109): Siemens 840D

• Ferramentas incluídas
