DMG Mori Seiki CMX 800 V

Galeria de Fotos

71.000 €

preço gindumac

(Ex works)

Receba uma cotação oficial

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

preço gindumac

(Ex works)

obter uma cotação oficial

Visite a máquina

fazer uma contraproposta

Você tem outras perguntas? Contate-Nos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Entre em contato no WhatsApp

GINDUMAC
Produtos
Máquinas Ferramenta
➤ DMG Mori Seiki CMX 800 V em segunda mão à venda | gindumac.com

Mostrar na língua original

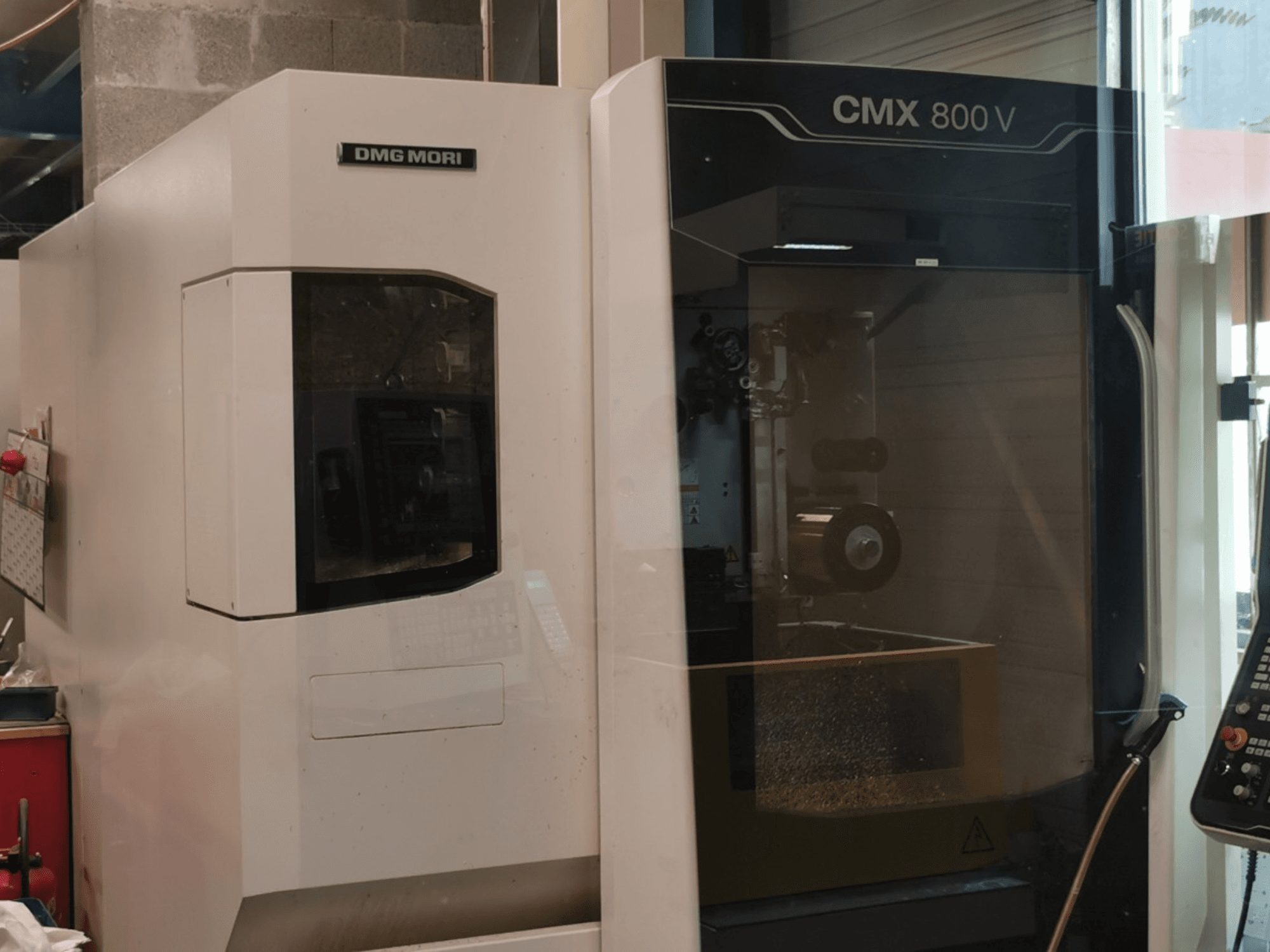

Esta DMG Mori Seiki CMX 800 V de 3 eixos foi fabricada em 2017. Apresenta um curso de 800 mm no eixo X, 560 mm no eixo Y e 510 mm no eixo Z. A máquina inclui uma mesa robusta com dimensões de 1 100 x 560 mm e uma carga máxima de 800 kg. Se procura capacidades de maquinagem de alta qualidade, considere o centro de maquinagem vertical DMG Mori Seiki CMX 800 V. Contacte-nos para obter mais informações.

Visão Geral

marca: DMG Mori Seiki
ano: 2017
MODELO: CMX 800 V
horas de produção: 5000
tipo de aplicação: Fresagem
Localização: Suíça
tipo de máquina: Centro de maquinação vertical
marca da unidade de controlo: HEIDENHAIN

Informação Técnica - DMG Mori Seiki CMX 800 V

Unidade de Controlo

Marca do controlo: HEIDENHAIN
Modelo do controlo: TNC 620

Dimensões

Altura da máquina: 2935 mm
Comprimento da máquina: 4800 mm
Peso da máquina: 5400 kg
Largura da máquina: 5500 mm
Comprimento da mesa: 560 mm
Carga da mesa: 800 kg
Largura da mesa: 1100 mm

Movimento

Número de eixos: 3
Percurso do eixo X: 800 mm
Percurso do eixo Y: 560 mm
Percurso do eixo Z: 510 mm

Especificação Técnica

Peso máximo da ferramenta: 8 kg
Potência do fuso: 13 kW
Velocidade do fuso: 12000 RPM
Tamanho do cone: SK 40
Estações de ferramentas: 30

Informações adicionais

- Controlo CNC: HEIDENHAIN TNC 620 (Painel de controlo SLIMline / PC e ecrã MC 7420D + teclado TE 715D)

- Superfície de fixação da mesa: 1 100 x 560 mm

- Carga máxima da mesa (centro): 800 kg

- Altura de carga da mesa (do chão até à borda superior): 850 mm

- Ranhuras em T: 4 / 18H12 (distância entre ranhuras: 100 mm; 1 ranhura de referência: 18H7)

- Gama de velocidades do fuso: 20 – 12 000 rpm

- Potência de acionamento do fuso (40% ED / 100% ED): 13 kW / 9 kW

- Binário do fuso (40% ED / 100% ED): 82 Nm / 54 Nm

- Conicidade / interface da ferramenta: SK40 (DIN 69871 / DIN 69872, forma A/B, pino de tração)

- Força de fixação da ferramenta: 10 kN (SK40 / BT40)

- Capacidade do carregador de ferramentas: 30 compartimentos (tipo corrente)

- Diâmetro máximo da ferramenta (com ferramentas adjacentes): 80 mm

- Diâmetro máximo da ferramenta (com compartimentos adjacentes livres): 125 mm

- Comprimento máximo da ferramenta (a partir da ponta do fuso): 300 mm

- Peso máximo da ferramenta (mudança automática de ferramentas): 8 kg

- Carga total máxima do carregador: 240 kg

- Acionamentos de avanço: servomotores CA nos eixos X, Y e Z

- Velocidade de deslocamento rápido (X / Y / Z): 30 / 30 / 30 m/min

- Gama de velocidades de avanço (X, Y, Z): até 20 000 mm/min

- Resolução de medição de posição: 1 µm

- Incerteza de posicionamento P (VDI/DGQ 3441): 6 µm

- Gestão de aparas: Transportador raspador integrado (bande grattante, depósito de líquido de arrefecimento de 220 L, bomba de 20 L/min a 5 bar)

- Alimentação externa de líquido de arrefecimento e ar: bicos de líquido de arrefecimento ajustáveis externamente e jato de ar (M25)

- Limpeza interna: Pistola de enxaguamento da área de trabalho (pistolet de rinçage)

- Deslocamento manual dos eixos: Volante eletrónico (HR 510FS)

- Acesso / Autorização de segurança: Seletor de modo eletrónico DMG MORI SMARTkey

- Potência aparente: 32 kVA

- Tensão nominal de alimentação: 400 V CA ±10% (3/N/PE)

- Frequência da rede elétrica: 50/60 Hz

- Tensão de controlo: 230 V CA / 24 V CC

- Corrente em plena carga (In máx.): 52 A

- Fusível principal: 63 A

- Capacidade de interrupção de curto-circuito (Ics): 0,63 kA

- Peso básico da máquina: aprox. 5 400 kg

- Peso do transportador de aparas: 500 kg

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.

** O âmbito de fornecimento padrão inclui apenas a máquina base. Os acessórios e os equipamentos periféricos só são expressamente confirmados durante o processo de compra, através de acordos vinculativos.
