➤ DOOSAN TW2600 M-GL usado para venda | gindumac.com

Mostrar na língua original

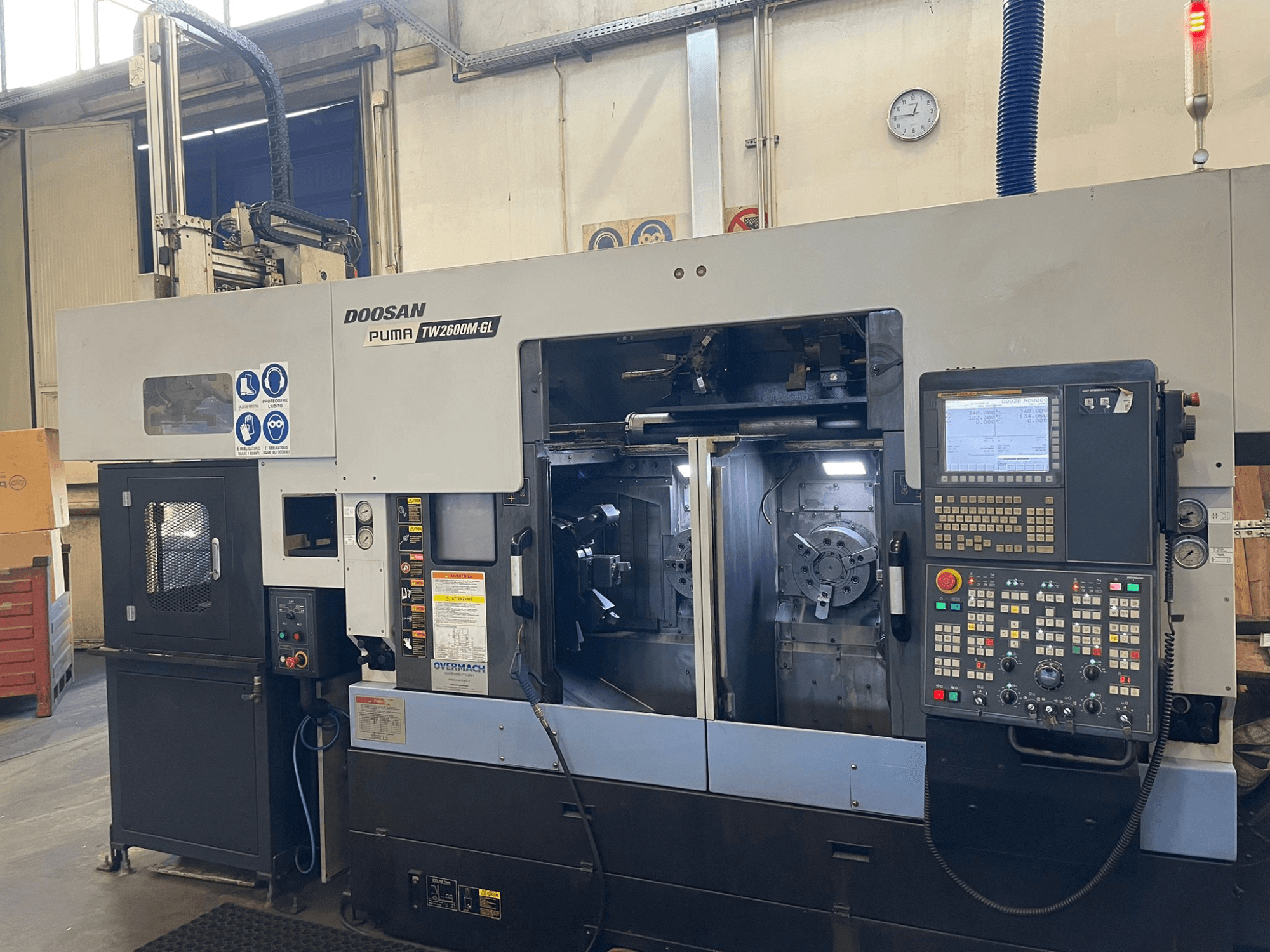

Este DOOSAN TW2600 M-GL de 3 eixos foi fabricado em 2017. Um centro de torneamento CNC de fuso duplo com um carregador de pórtico e ferramentas acionadas, oferece um diâmetro de torneamento máximo de Ø 350 mm e um comprimento de até 274 mm. Equipado com um sistema de refrigeração de alta pressão, transportador de aparas e uma configuração de mandril duplo, garante operações eficientes. Se pretende obter capacidades de torneamento de alta qualidade, considere a máquina DOOSAN TW2600 M-GL que temos para venda. Contacte-nos para mais informações.

Visão Geral

marca: DOOSAN
ano: 2017
MODELO: TW2600 M-GL
tipo de aplicação: Tornear
Localização: Itália
tipo de máquina: Tornos horizontais

Informação Técnica - DOOSAN TW2600 M-GL

Dados Gerais

Peso da máquina: 7800 kg

Acionador principal

Gama de velocidades do fuso: 3500 1/MIN
Número do eixo: 3

Peça a maquinar

Diâmetro da peça a maquinar sobre mesa: 460 mm

Ferramentas

Número de estações: 12

Informações adicionais

Controlo: Doosan-Fanuc i-Series (Digital FANUC, Manual Guide i, memória alargada 512+512 KB, Ethernet, RS-232C, USB, roscagem rígida, memória de desvio da ferramenta, controlo da velocidade de avanço)
Construção: Cama de ferro fundido, estrutura dupla separada (esquerda/direita), inclinação de 0

Fusos e capacidade

Nariz do fuso: ASA A2-6
Diâmetro do mandril: Ø 255 mm (configuração de mandril duplo)
Capacidade da barra: Ø 66 mm
Diâmetro máximo de torneamento: Ø 350 mm
Comprimento máximo de viragem: 245 / 274 mm
Precisão de posicionamento dos eixos C1/C2: ±0,001° (indexação hidráulica)
Distância entre os centros do fuso: 450 mm
Carga máxima por fuso: 260 kg

Eixos e avanços

Percursos: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°
Avanço rápido (X1/Z1, X2/Z2): 24 / 24 m/min
Avanço de corte (X1/Z1, X2/Z2): 12 / 12 m/min
Avanço do eixo rotativo (C1/C2): 33 rpm

Torres

Torre direita: Torre motorizada BMT-55P, 12 estações (todas acionadas), velocidade máxima da ferramenta 5.000 rpm, motor da ferramenta acionado 5,5 / 3,7 kW
Interface de ferramentas: Haste da ferramenta 25 × 25 mm; barra de mandrilar Ø 40 mm
Indexação: 0,2 s por estação, indexação servo com fixação hidráulica

Equipamento adicional

Carregador de pórtico Tipo A1:
- Capacidade de carga: máx. 6 kg
- Diâmetro da peça: Ø 25 a Ø 125 mm
- Comprimento da peça: 20-100 mm
- Cursos dos eixos (X/Y/Z): 710 / 215 / 220 mm
- Tempo típico do ciclo de carga/descarga: 9 s
- Pressão de ar operacional: 5-6 bar
Magazine de peças (sistema de recirculação de paletes, tipo A1):
- Número de paletes: 14
- Máximo de peças por palete: 15
- Capacidade total: até 210 peças
Conjunto de ferramentas para ambas as torres:
- Porta-ferramentas axiais: 3 + 3
- Porta-ferramentas radiais: 1 + 1
- Porta-ferramentas de acionamento: 2 + 2
- Buchas de redução: ER-25, Ø 25 mm
Sistema de refrigeração de alta pressão
Transportador de aparas e proteção contra salpicos

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
