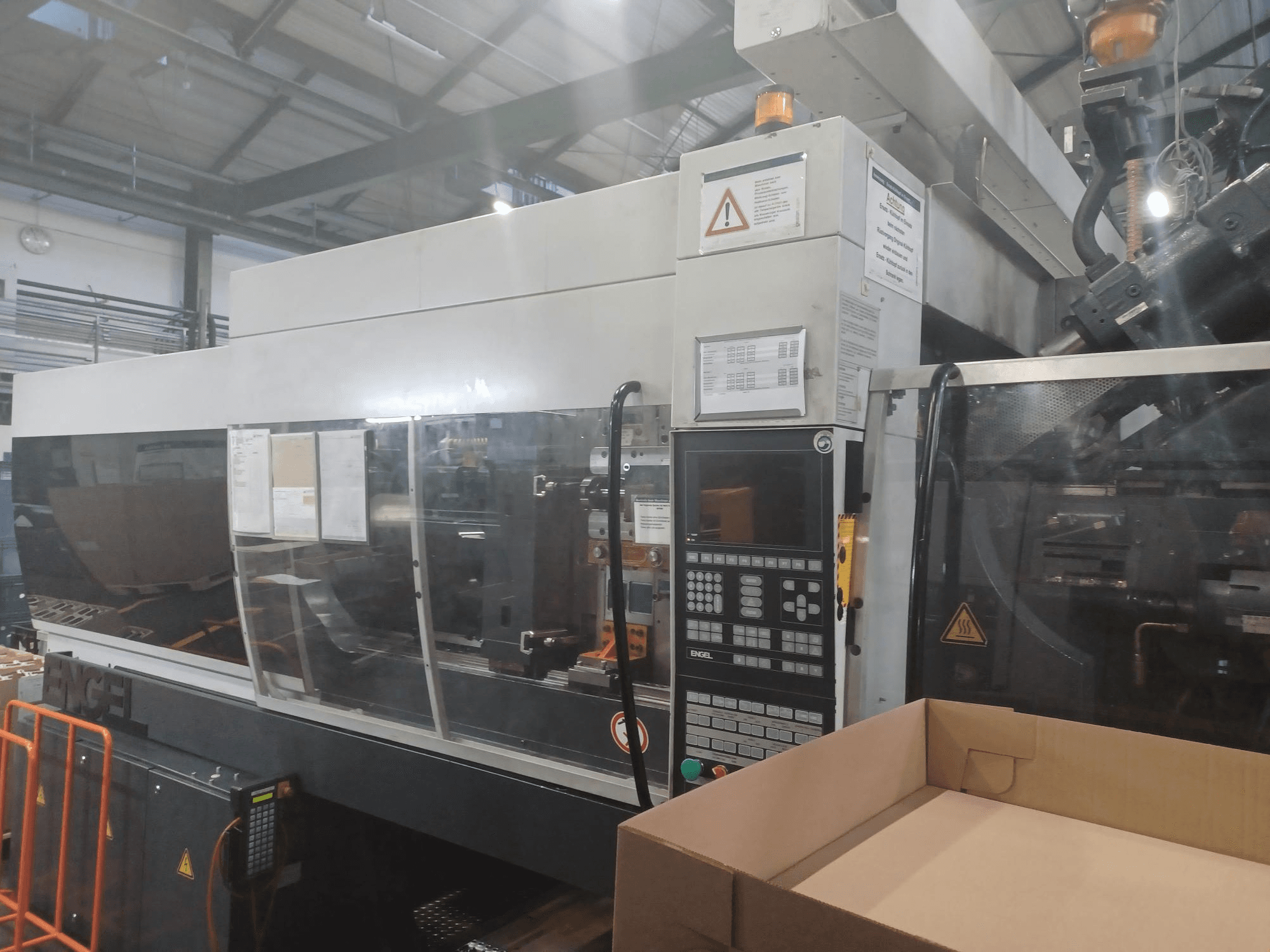

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Configuração: 2K (máquina de moldagem por injeção de dois componentes)

• Unidade de fixação:

  • Dimensões da placa (H x V): 920 x 760 mm

  • Altura de instalação do molde (min): 500 mm

  • Curso de abertura: 750 mm

  • Luz do dia máxima (distância da placa): 1150 mm

  • Peso máximo do molde: 3000 kg (1500 kg por lado)

  • Curso do ejetor: 150 mm

  • Força do ejetor: 80 kN

  • Puxões do núcleo: 3 (lado do ejetor)

  • Diâmetro do anel de centragem (lado do ejetor): 200 mm

• Unidade de injeção 1 (Primária - 650H):

  • Diâmetro do parafuso: 40 mm

  • Pressão de injeção: 1946 bar

  • Volume de injeção (varrido): 251 ccm

  • Peso do disparo (PS): 216 g

  • Velocidade do parafuso: 290 rpm

  • Relação L/D: 20

  • Raio do bico: 15 mm

• Unidade de injeção 2 (Secundária - 200W):

  • Diâmetro do parafuso: 25 mm

  • Pressão de injeção: 2089 bar

  • Volume de injeção (varrido): 69 ccm

  • Peso do disparo (PS): 60 g

  • Velocidade do parafuso: 480 rpm

  • Relação L/D: 24

• Interfaces/Controlo: Interface para impressora; controlo de processo disponível

Equipamento adicional

• Sistema de robot: Robô linear ERC 23/1-E

  • Curso do eixo X: 500 mm

  • Curso do eixo Y: 1000 mm

  • Curso do eixo Z: 1600 mm

• Controlo da câmara quente: 16 zonas
