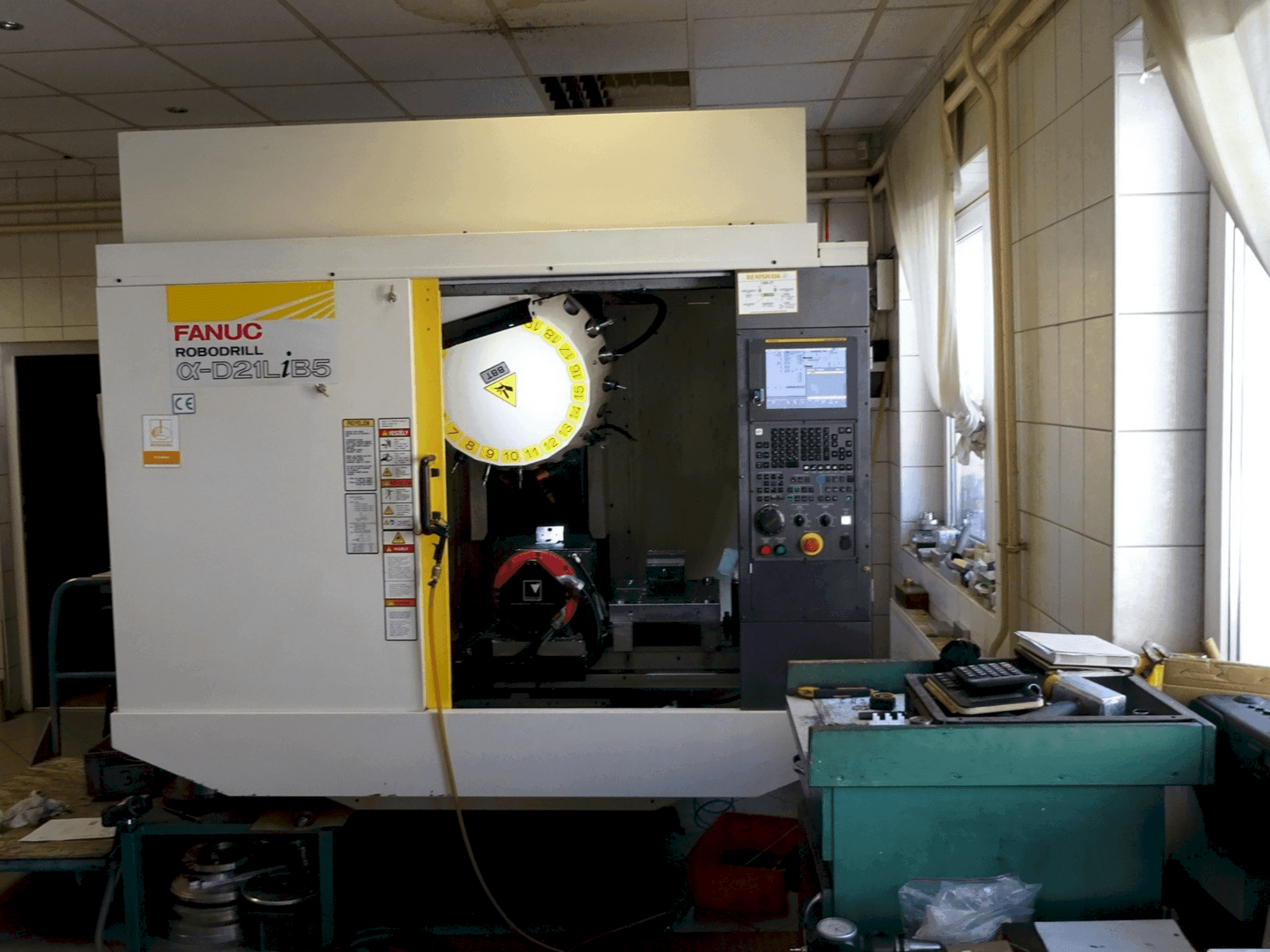

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Tamanho da mesa: 850 × 410 mm

• Distância da ponta do fuso à mesa (com HC100): 250-580 mm

• Carga do fuso a 10.000 rpm (1 min): 80 Nm / 14,2 kW

• Carga do fuso a 10.000 rpm (contínuo): 13,6 Nm / 4 kW

• Carga do fuso a 24.000 rpm (1 min): 35 Nm / 26 kW

• Carga do fuso a 24.000 rpm (contínuo): 7,5 Nm / 5,5 kW

• Avanço de corte programável: 30.000 mm/min

• Aceleração X/Y/Z (100 kg de carga da mesa, 2 kg de ferramenta): 1.4G / 1.0G / 1.6G

• Tempo de troca de ferramenta (ferramenta de 2 kg), corte a corte: 1,6 s

• Precisão de posicionamento bidirecional (ISO 230-2:1988): ≤ 0,006 mm

• Repetibilidade do posicionamento bidirecional (ISO 230-2:1997, 2006): ≤ 0,004 mm

• Consumo de ar: 150 L/min a 0,35-0,55 MPa

• Massa da máquina / com DDR-T: 2,1 / 2,3 t

Equipamento adicional

• Aprox. 40 cones porta-ferramentas (incluindo cones porta-ferramentas originais)

• 2 cabeças de roscar de binário com cones

• 3 mandris de perfuração com cones

• 1 apalpador tridimensional com cone

• 4-5 cabeças de fresagem

• Morsa de precisão rectificada

• Torno rectificado de 5 eixos com mordentes elevados

• Mandril de três maxilas, 160 mm

• Mandril de quatro maxilas, 160 mm

• Conjunto de pinças paralelas

• Conjuntos de pinças de diferentes tamanhos

• Suportes, instrumentos de medição, calibradores, etc.
