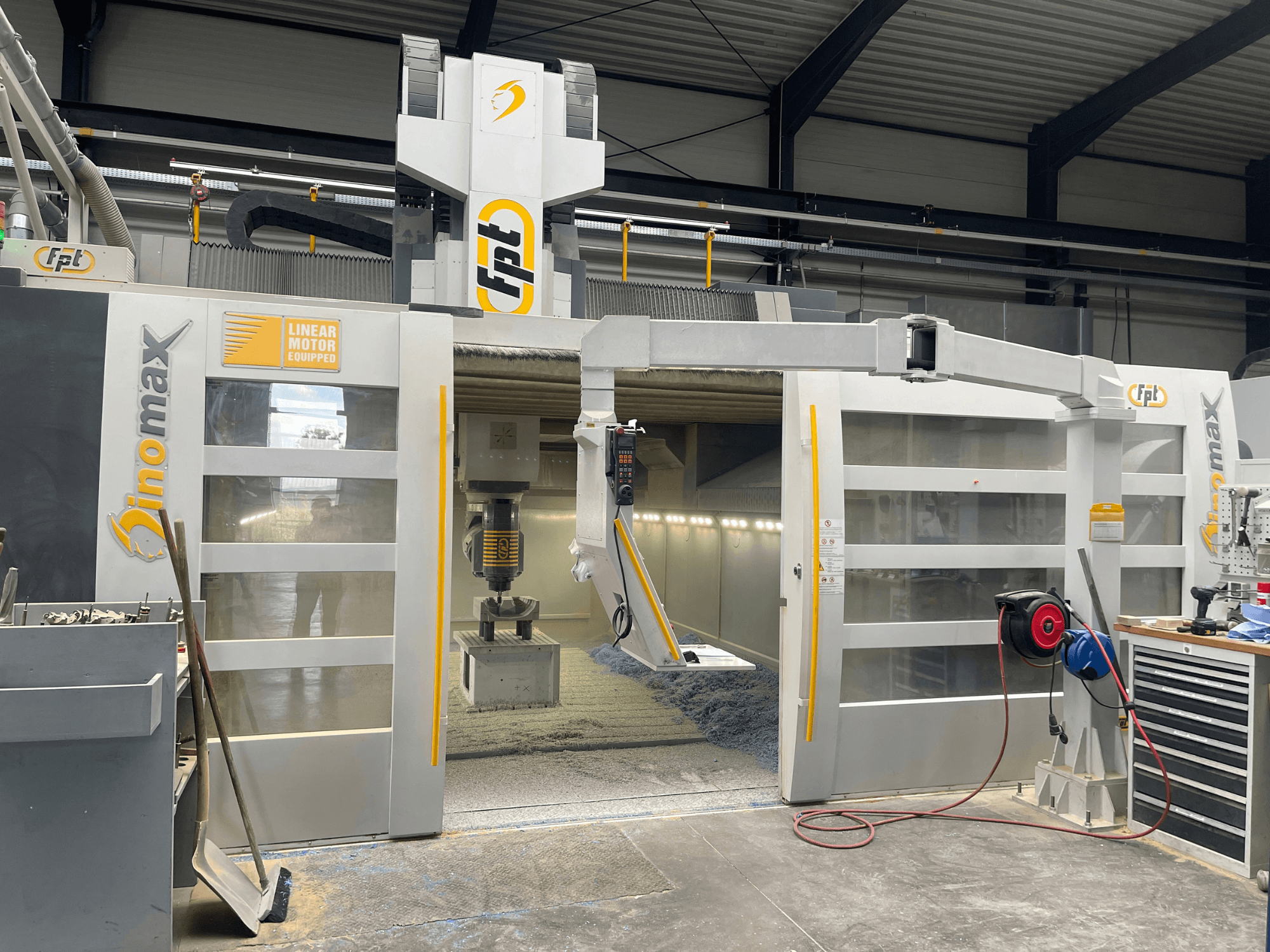

FPT - DINOMAX DE-MIL-FPT-2022-00001

- Versão do software NC: 340590 11 SP5 Hotfix1

- Tempo de funcionamento do controlo: 16 539 horas

- Tempo de funcionamento da máquina: 14 089 horas

- Tempo de execução do programa: 6 549 horas

- Horas de funcionamento do motor do fuso 1: 0 horas

- Horas de funcionamento do motor do fuso 2: 3 627 horas

- Horas de funcionamento do acessório 1 do cabeçote: 5 768 horas

- Horas de funcionamento do acessório 2 do cabeçote: 4 343 horas

- Curso longitudinal (eixo X): 4 000 mm

- Curso transversal (eixo Y): 2 700 mm

- Curso vertical (eixo Z): 1 300 mm

- Avanço rápido máx. no eixo X: 50 m/min

- Avanço rápido máximo no eixo Y: 50 m/min

- Avanço rápido máximo no eixo Z: 35 m/min

- Avanço máximo de trabalho no eixo X: 40 m/min

- Avanço de trabalho máximo no eixo Y: 40 m/min

- Avanço máximo de trabalho no eixo Z: 25 m/min

- Dimensões da mesa: 2500 x 4000 mm

- Altura da mesa: 300 mm

- Capacidade de carga da mesa: 15 t/m²

- Largura e distância das ranhuras em T: 22 mm (DIN 650 H12), passo de 250 mm

- Potência máxima instalada: 177 kVA

- Corrente máxima necessária: 235 A

- Caudal pneumático necessário: 400 Nl/min

- Pressão pneumática de funcionamento: 6 bar

- Tensão de funcionamento: 400 V, 50 Hz

- Peso da máquina: 66 650 kg

- Ângulo de rotação do 4.º eixo C de binário integrado: +/-270°

- Velocidade máxima do eixo C integrado: 30 rpm

- Ângulo de rotação do eixo A da cabeça de fresagem universal TUDX 50°: +/-180°

- Eletro-fuso HSK-A100 (10 000 rpm): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Fuso de alta frequência HSK-A63 EMPT2230-H63 (22 000 rpm): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Capacidade do trocador de ferramentas: Carregador em cadeia para 128 ferramentas (HSK-A100 x 40, HSK-A63 x 88)

- Comprimento máximo da ferramenta: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Peso máximo da ferramenta: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Capacidade do depósito de líquido de arrefecimento: 1500 litros

- Sistema de refrigeração interno/externo de alta pressão (IKZ/ÄKZ): 70 bar / 30 l/min

- Características adicionais: eixos X e Y acionados por motor linear, sonda sem fios Renishaw RMP60M, sistema de medição de ferramentas a laser, integração do sistema MARES 4.0+, cobertura em forma de sino, proteção interior em aço inoxidável, transportadores de aparas
