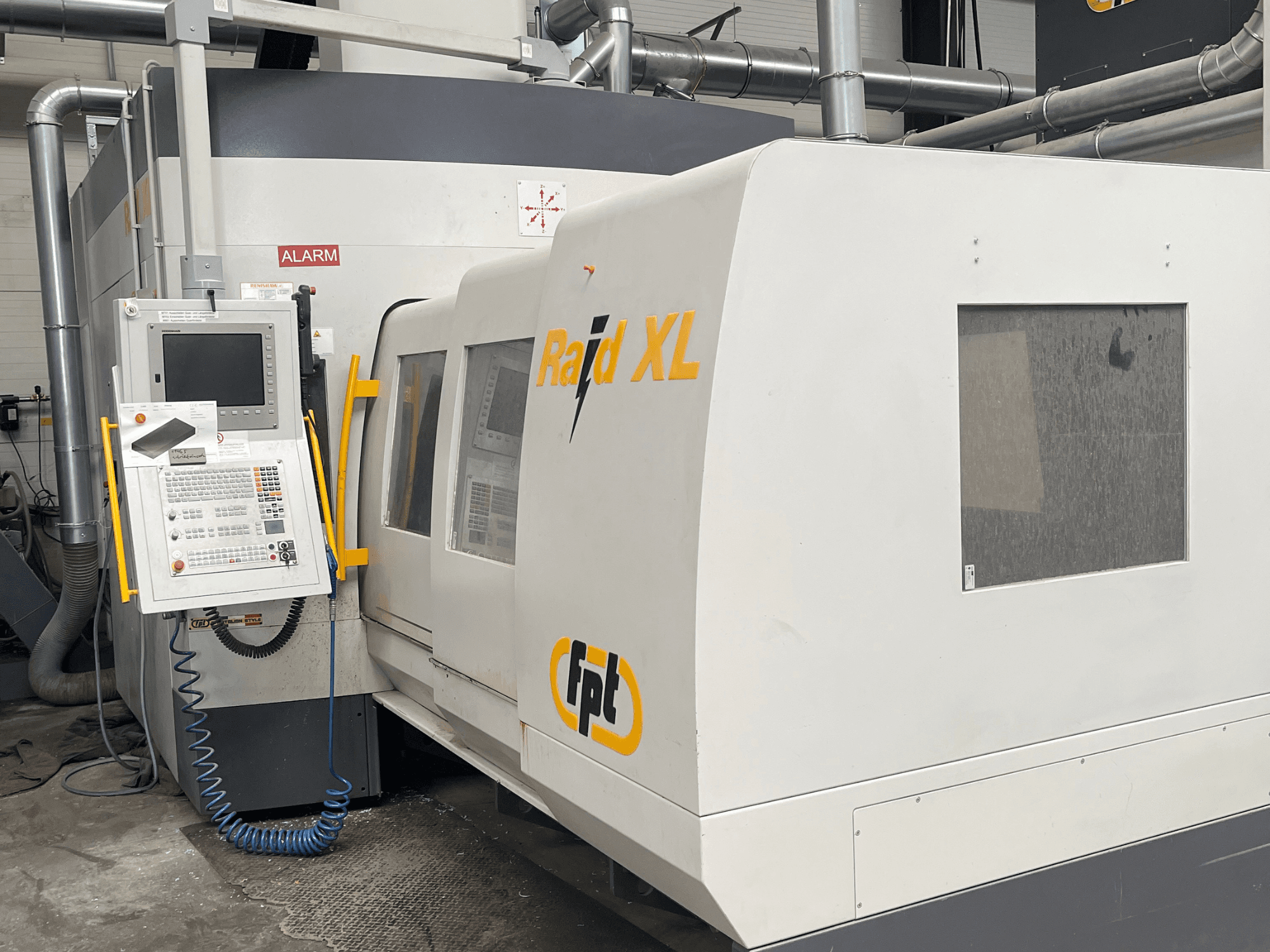

FPT - Raid XLDE-MIL-FPT-2021-00002

- Dimensões da mesa: 1100 x 2000 mm

- Capacidade de carga da mesa: 3300 kg (central e uniformemente distribuída)

- Ranhuras em T: 11 ranhuras em T, 18 mm de largura (H11), 100 mm de passo

- Tipo de fuso: Fuso vertical de alta frequência (TVS18)

- Gama de velocidades do fuso: até 18 000 RPM

- Potência do fuso (S1/S6): 18 kW / 22 kW

- Binário do fuso (S1/S6): 80 Nm / 100 Nm

- Conicidade da ferramenta: HSK-A63 DIN 69893

- Trocador de ferramentas: Trocador automático de ferramentas em cadeia (RVATC30H), 30 posições

- Comprimento máximo da ferramenta: 300 mm

- Diâmetro máximo da ferramenta: 80 mm

- Peso máximo da ferramenta: 10 kg

- Unidade de controlo: Heidenhain TNC 620 HSCI de 15"

- Comando manual: Volante eletrónico portátil Heidenhain HR520

- Avanço rápido máximo / velocidade de interpolação: 35 m/min

- Potência instalada: 54 kVA

- Corrente necessária: 78 A

- Tensão / Frequência: 400 V, 50 Hz

- Pressão de ar de funcionamento: 6 bar

- Caudal de ar necessário: 400 Nl/min

- Sistema de refrigeração: Interno (alta pressão de 30 bar) e externo (baixa pressão de 30 bar), tanque com capacidade de 500 L

- Transportador de aparas: 2 parafusos internos na base + transportador principal com descarga pelo lado direito

- Sonda de medição da peça: Sonda de contacto sem fios RENISHAW RMP40

- Medição de ferramentas: Sonda a laser com software para controlo do comprimento, raio e deteção de quebra das ferramentas (diâmetro máx. 180 mm)

- Opções de software: DREG (Dinâmica Ajustável de Alto Desempenho), GREEN_FPT (Otimização Energética), Pacote MARES 4.0+ CLIENT (plataforma de IoT industrial)
