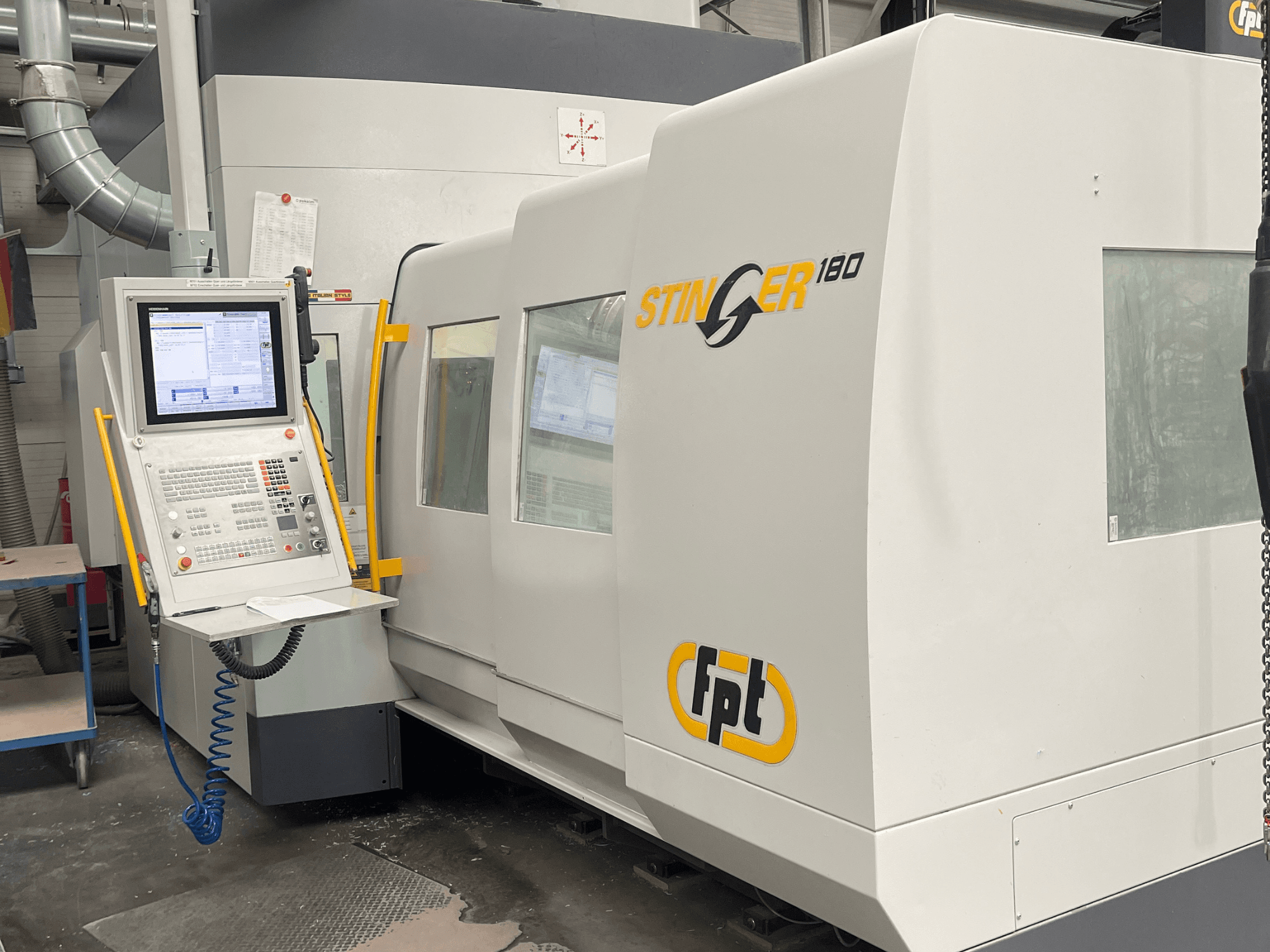

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Velocidade máxima do eixo de interpolação: 35 m/min

- Potência instalada: 65 kVA

- Corrente necessária: 93 A

- Caudal de ar do sistema pneumático: 400 Nl/min

- Pressão de funcionamento do sistema pneumático: 6 bar

- Comprimento da mesa rotativa: 1200 mm

- Largura da mesa rotativa: 1000 mm

- Capacidade de carga da mesa: 3000 kg (distribuída centralmente e de forma uniforme)

- Distância entre a superfície da mesa e a borda frontal do fuso vertical: 105 - 905 mm

- Espaço livre horizontal máximo: 1430 mm

- Altura do chão até à superfície da mesa: 800 mm

- Ranhuras em T da mesa: 9 ranhuras em T (ranhura central de 18 mm H7, as restantes de 18 mm H11, com espaçamento de 100 mm)

- Resolução de posicionamento da mesa: 0,0001°

- Velocidade de rotação rápida da mesa: 7200 °/min (20 rpm)

- Binário de fixação da mesa: 7500 Nm

- Precisão de posicionamento da mesa P: 8 s

- Precisão de repetibilidade da mesa Ps: 4 segundos

- Unidade de controlo CNC: HEIDENHAIN TNC 640 (ecrã plano TFT a cores de 19", 4 GB de RAM, 32 GB de SSD, interfaces: 1x RS-232-C, 2x Ethernet, 5x USB)

- Volante portátil: HEIDENHAIN HR520

- Tipo de fuso/cabeça: Cabeça universal automática com indexação de 0,001°, motor de acionamento direto, arrefecimento a líquido

- Cônico do fuso: HSK-A63 DIN 69893

- Velocidade do fuso: Até 18 000 rpm

- Potência do fuso (S1/S6): 22 / 33 kW

- Binário do fuso (S1/S6): 84 / 128 Nm

- Ângulo de rotação do eixo A do cabeçote: +/- 185°

- Velocidade máxima do eixo A do cabeçote: 30 rpm

- Binário de fixação do eixo A do cabeçote: 1 400 Nm

- Binário máximo disponível do eixo A do cabeçote: 410 Nm (302 ft lb)

- Binário máximo disponível no eixo da mesa: 2500 Nm (1844 ft lb)

- Trocador de ferramentas: Trocador de ferramentas por corrente, 60 ferramentas, posição VERT

- Comprimento máximo da ferramenta: 300 / 350 mm

- Diâmetro máximo da ferramenta: 75 mm

- Peso máximo da ferramenta: 10 kg

- Sonda a laser: sistema de software de sonda a laser RENISHAW (diâmetro máximo da ferramenta 180 mm)

- Sonda de medição da peça: Sonda de rádio RENISHAW RMP40M com LP2 (100 mm de comprimento, agulha de 6 mm de diâmetro) e recetor RMI-Q

- Sistema de refrigeração: Alimentação de refrigeração interna (30 bar, 10 l/min) e externa (30 bar, 40 l/min), tanque com capacidade de 800 l, filtros de 80/60 mícrons

- Alimentação interna de ar: Ar comprimido interno de alta velocidade através do fuso (até 24 000 rpm)

- Transportador de aparas: 2 transportadores de parafuso integrados com descarga para a direita

- Sensor de vibração: Sensor SRV de deteção de colisão e sobrecarga por vibração
