GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

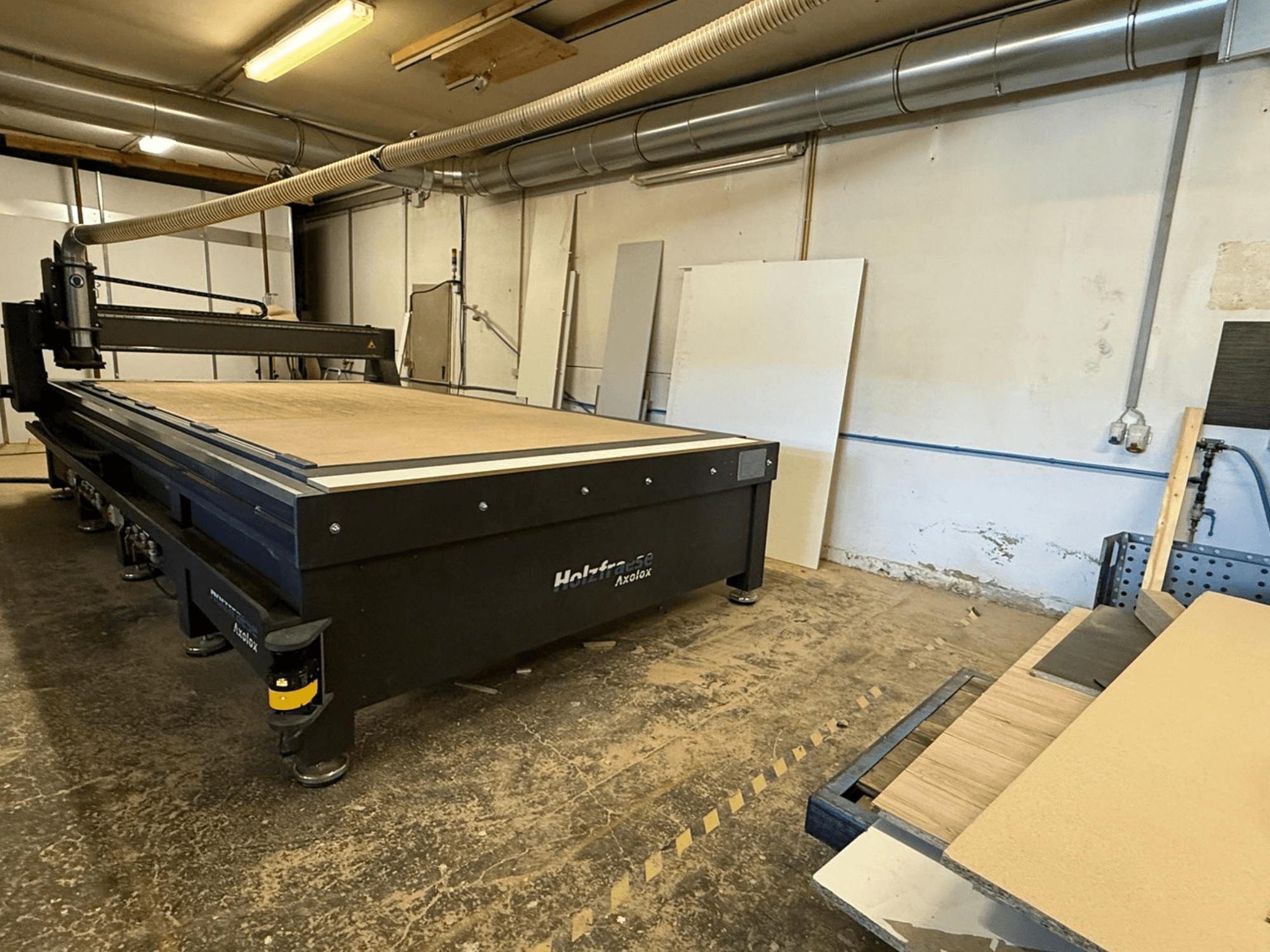

• Modelo e tamanho: Tupia CNC para madeira Axolox 4021 (19 mm Forescolour), 4000 x 2100

• Construção: Mesa de fresagem (eixo X), pórtico (eixo Y), unidade de eixo Z em placa compacta, estrutura de base com pés de máquina ajustáveis

• Mesa de fresagem/placa de sacrifício: MDF de 19 mm; aberturas da mesa pré-equipadas no sentido longitudinal e transversal

• Conjunto mecânico: Guias de perfil com carrinhos, fuso de esferas, cremalheira e pinhão de precisão

• Fuso de alta frequência: 2,2 kW, com porca de capa, conversor de frequência (VFD), filtro de linha, resistência de travagem e conjunto de pinças

• Ligação eléctrica (máquina): 16 A, 400 V AC necessário

• Ligação de extração de poeiras: Necessita de uma mangueira de 100 mm de diâmetro interior para ligar ao sistema de extração de poeiras existente no cliente

• Conjunto de controlo (pré-montado no armário): Cabos de controlo, cadeias de energia, redutores planetários, motores passo-a-passo, estágios de potência de alto desempenho, fonte de alimentação, transformador toroidal; sensores em cada eixo

• Controlo automático: Relés de comutação para controlo automático do sistema de extração existente

• Proteção contra poeiras: Vedantes de escovas

• Dispositivos de segurança (em conformidade com a CE): Dispositivo de extração móvel; scanner laser montado num dos lados para monitorização do espaço de trabalho (campo de 275°, alcance de 5,5 m)

• Unidade de controlo portátil: Todas as funções da máquina, incluindo paragem de emergência e interrutor de homem morto

• Sensor de comprimento da ferramenta: Medição do comprimento da ferramenta e deslocamento ativo do ponto zero

• Software de controlo/HMI: Beamicon2 (2020)

• Computador/HMI: Mini PC com Windows 10 em consola ergonómica; monitor, rato e teclado integrados

• Mesa de vácuo: Bancada de fresagem concebida como uma mesa de vácuo; seis elementos seccionais ajustáveis; mesa transversal em PE com placa superior em MDF

• Placa de sacrifício fornecida pelo cliente para a mesa de vácuo: 3 mm HDF, em bruto em ambos os lados, 3000 x 2100 mm

Equipamento adicional

• Bomba de vácuo: Bomba de palhetas rotativas Becker lubrificada a óleo, capacidade de 360 m^3; ligação eléctrica 16 A, ficha de 400 V necessária

• Sistema externo de extração de poeiras e mangueira de 100 mm ID (necessário para a ligação; não incluído na máquina)

• Licenças e módulos de software CAD/CAM e de design:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (incl. 1 ano de assistência)

  • Módulos SmartWOP: Ligação CNC - router de madeira; armário inclinado de volume especial; armário de canto de volume especial; design de salas; encaixe automático de painéis; Panel Planner (mover/ordenar/rotar peças na matéria-prima)

  • Extensão RhinoNest para Rhino 6.0 (encaixe de componentes em painéis)
