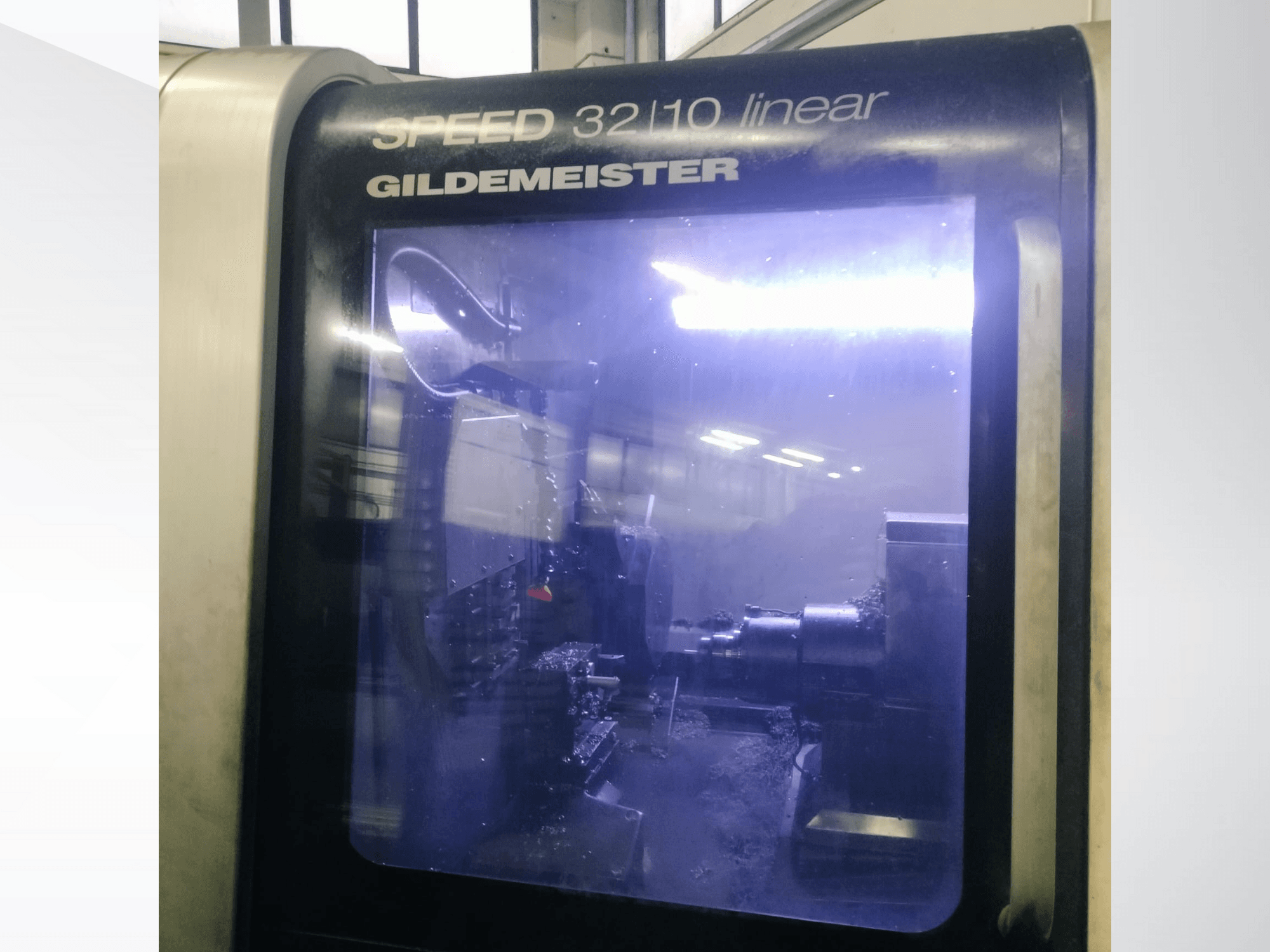

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Tipo de painel: SlimLine

Ecrã: 15" TFT a cores

Fusos controlados (incluindo eixos C): 2

Eixos controlados: 8

Canais: 3

Capacidade da barra: 33 mm (36 mm máx.)

Diâmetro interior do tubo de tração: 46 mm

Velocidade máxima: 8000 rpm

Binário nominal (S1): 24 Nm

Potência nominal (S1): 5,5 kW

Diâmetro interior do tubo de tração: 38 mm

Velocidade máxima: 8000 rpm

Binário nominal (S1): 9,4 Nm

Potência nominal (S1): 3,7 kW

Eixo X1

• Curso: 50 mm

• Velocidade máxima: 40 m/min

• Aceleração máxima: 10 m/s²

• Impulso nominal (S1): 1200 N

Eixo Y1

• Curso: 350 mm

• Velocidade máxima: 30 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 5000 N

Eixo Z1

• Curso: 320 mm

• Velocidade máxima: 40 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 2500 N

Eixo X2

• Curso: 310 mm

• Velocidade máxima: 40 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 2500 N

Eixo Z2

• Curso: 320 mm

• Velocidade máxima: 40 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 2500 N

Eixo X3

• Curso: 80 mm

• Velocidade máxima: 40 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 1200 N

Eixo Y3

• Curso: 60 mm (±30 mm)

• Velocidade máxima: 18 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 5000 N

Eixo Z3

• Curso: 150 mm

• Velocidade máxima: 40 m/min

• Aceleração máxima: 5 m/s²

• Impulso nominal (S1): 2500 N

Torre

• Total de estações: 16

• Ferramentas externas fixas: 8

• Tamanho da haste da ferramenta: 16×16 mm

• Estações de ferramentas acionadas: 16

• Tipo de pinça: ESX/ER 20

• Velocidade máxima de acionamento: 5000 rpm

• Binário nominal (S1): 4,8 Nm

• Potência nominal (S1): 1,5 kW

Ferramentas

Porta-ferramentas Slide 1

• Total de estações: 10

• Ferramentas externas fixas: 6

• Tamanho da haste da ferramenta: 16×16 mm

• Ferramentas acionadas: 4

• Tipo de pinça: ESX/ER 20

• Velocidade máxima de acionamento (GEO 7-9): 5000 rpm

• Binário nominal (S1): 2,19 Nm

• Potência nominal (S1): 0,55 kW

• Velocidade de acionamento secundária (GEO 8-10): 3333 rpm

• Binário nominal (S1): 3,28 Nm

• Potência nominal (S1): 0,55 kW

Corrediça de trabalho posterior

• Total de estações: 4 + 2

• Ferramentas internas fixas: 3

• Diâmetro do porta-ferramentas: 25 mm

• Ferramentas fixas externas: 1

• Estações de acionamento: 2

• Tipo de pinça: ESX/ER 16

• Velocidade máxima de acionamento: 6000 rpm

• Binário nominal (S1): 1,75 Nm

• Potência nominal (S1): 0,55 kW

Meios

Sistema de lubrificação

• Capacidade do depósito: 2,9 L

• Pressão de funcionamento: 30 bar

• Tempo de paragem: 7 minutos

• Tempo de ciclo de funcionamento: 30 segundos

• Tipo de lubrificante: Castrol Magna BD 68

Sistema pneumático

• Pressão mínima de funcionamento: 5 bar

• Pressão máxima de funcionamento: 6 bar

• Consumo: 60 NL/min
