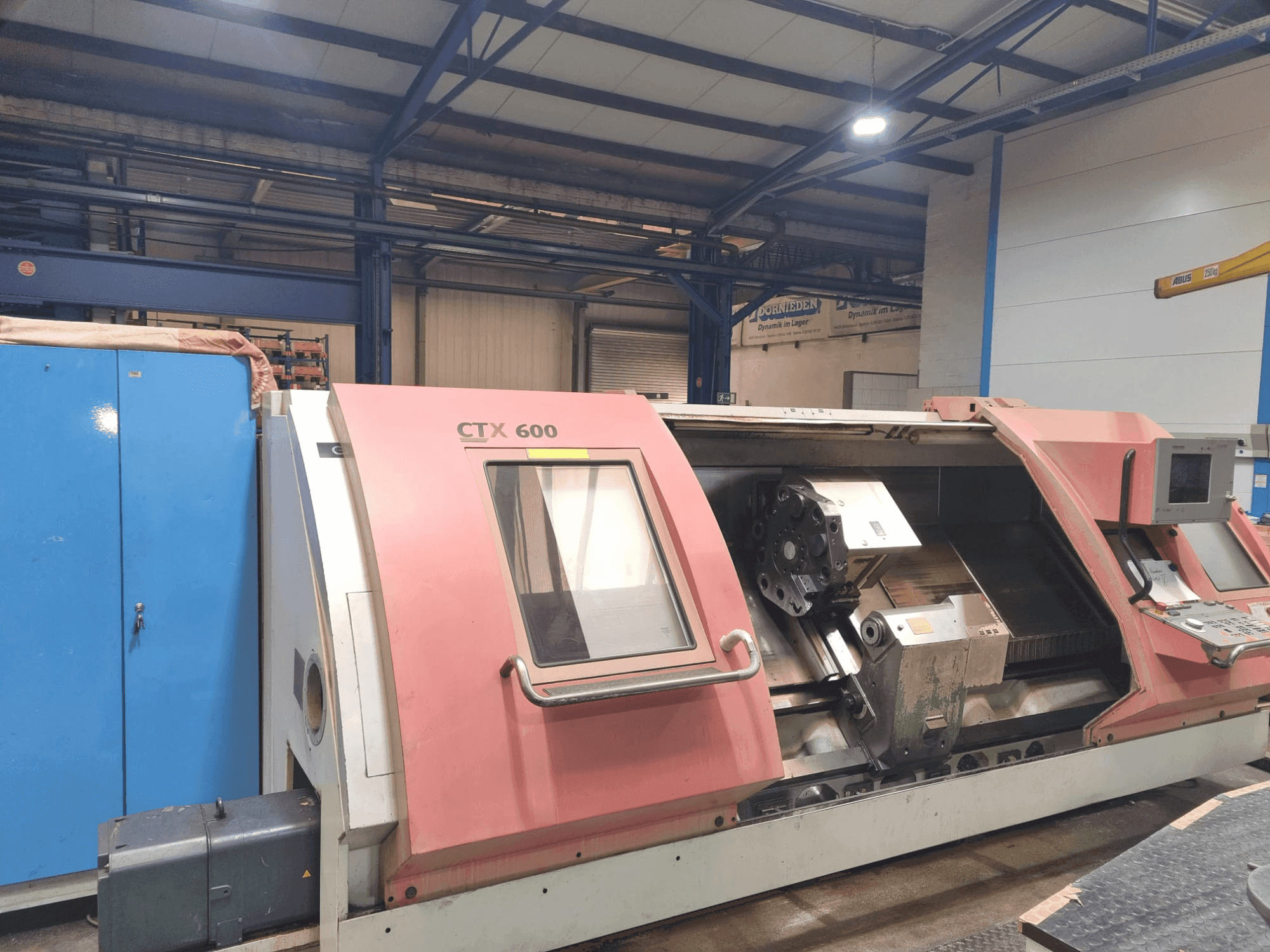

Gildemeister - CTX 600DE-TUR-GIL-1996-00001

Equipamento adicional

• Número de estações de ferramentas: 12

Benefícios da máquina

Benefícios técnicos da máquina

• Potência de acionamento a 100% do ciclo de funcionamento: 27 kw
• Binário máximo: fase 1 da engrenagem: 1680 nm / fase 2 da engrenagem: 420 nm
• Diâmetro orbital sobre a cobertura da cama: 650 mm / diâmetro orbital sobre a cobertura da guia: 480 mm
• Curso plano: 320 mm / curso longitudinal: 2097 mm
• Cabeça do fuso (flange plana): 220 h5 mm/diâmetro da cabeça do fuso no rolamento dianteiro: 140 mm/ furo do fuso: 107 mm/ diâmetro do mandril: 315 (400) mm
• Força de alimentação x a 100% do ciclo de trabalho: 800 n / força de alimentação z a 100% do ciclo de trabalho: 1500 n / avanço rápido do eixo x: 10 m/min / avanço rápido do eixo z: 15 m/min / sistema de medição: codificador rotativo incremental
• Torre de disco universal, comutação automática com lógica de direção / haste da ferramenta (din 69880): 50 mm / tempo de indexação da torre por estação (180°): 1. 0 (3. 0) seg / indexação máxima por hora: 400
• Diâmetro da broca: 120 mm / curso da broca: 120 mm / pressão da broca: 1400 n
• Apoio fixo / apoio fixo hidráulico auto-centrante: 22 - 150 mm
