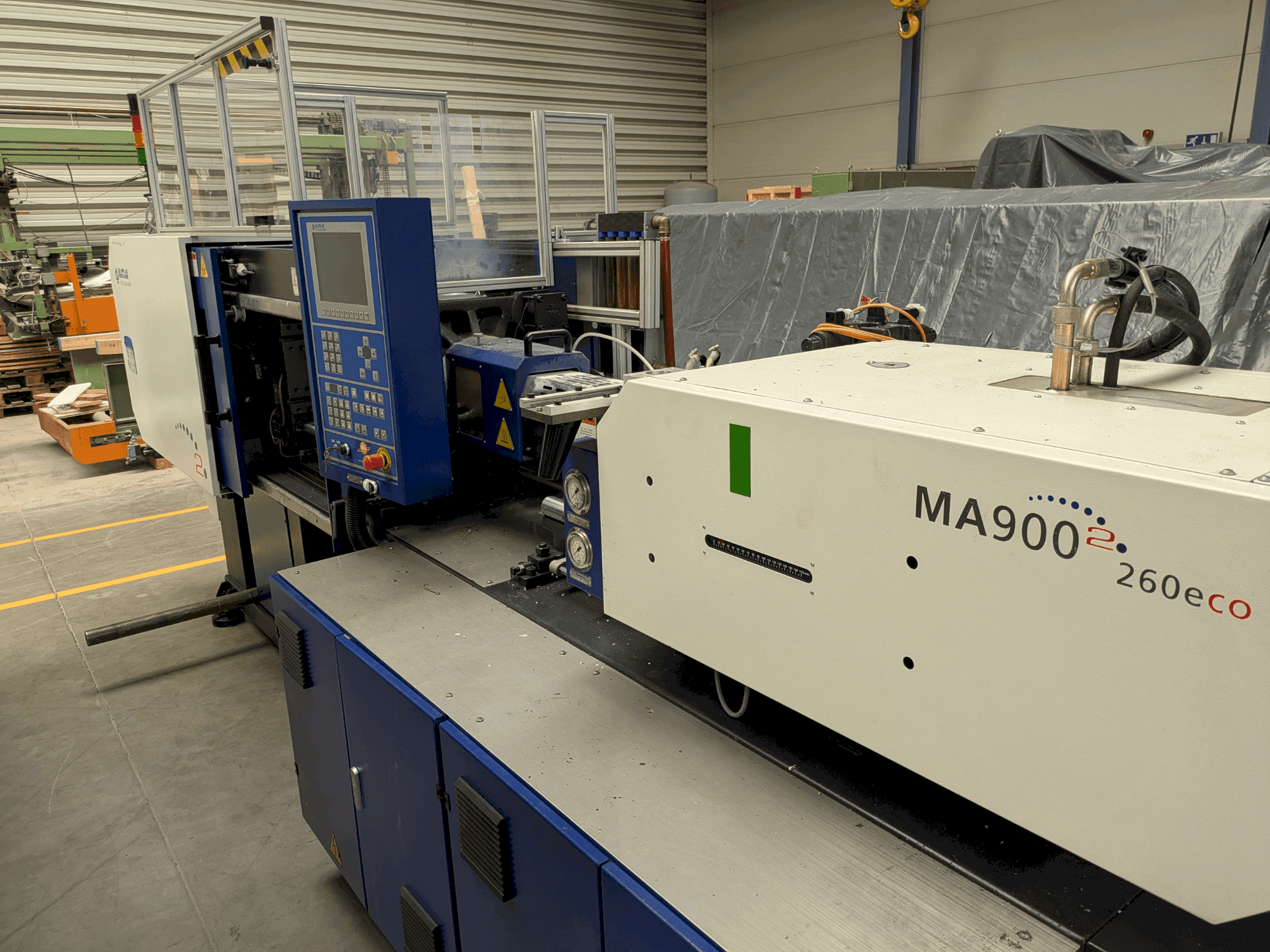

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Capacidade de injeção (PS): 139 g

Capacidade de Plastificação: 13,3 g/s

Potência de aquecimento: 7. 85 kw

Espaçamento entre barras de ligação (hxv): 360 × 360 mm

Altura da matriz disponível: 150 - 380 mm

Número de ejectores: 5

Potência do motor da bomba: 11 kw

Tamanho mínimo do molde (l×w): 250 × 250 mm

Espaço de instalação necessário: Deve deixar pelo menos 1 m de espaço livre à volta da máquina para funcionamento e manutenção

Diagrama da fundação e do tapete da máquina

Tipo de fundação: Recomenda-se uma fundação de betão armado.

Capacidade de suporte de carga: Deve suportar ≥ 3,5 t de peso da máquina.

Tolerância de nível: A máquina deve ser instalada numa fundação nivelada (≤ 0,2 mm/m de inclinação).

Amortecimento de vibrações: Utilizar almofadas anti-vibração ou placas de aço sob os pés da máquina

Requisitos eléctricos e de cabos

Potência do motor da bomba: 11 kW

Potência de aquecimento: 7,85 kW

Potência total instalada (aprox.): ~19 kW

Alimentação eléctrica: Trifásica, tipicamente 400V / 50Hz (verifique as especificações locais).

Recomendação de disjuntor: ≥ 40 A (depende das normas locais).

Ligação à terra: É necessária uma ligação à terra fiável (resistência ≤ 4 Ω).

Diagrama de suspensão do cabo: A máquina deve estar nivelada antes de ligar os cabos

Requisitos de arrefecimento e hidráulicos

Capacidade do depósito de óleo: 190 L (utilizar óleo hidráulico recomendado ISO VG46).

Necessidade de água de arrefecimento:

Para o arrefecedor de óleo hidráulico

Para os circuitos de arrefecimento do molde (4 × passagens de água fornecidas)

Qualidade da água: Limpa, não corrosiva, filtrada.

Pressão da água: 0,2 - 0,4 MPa

Condições ambientais

Temperatura ambiente: 5 - 40 °C

Humidade relativa: ≤ 90% (sem condensação)

Local de instalação: Ambiente interior, sem vibrações e sem pó
