HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

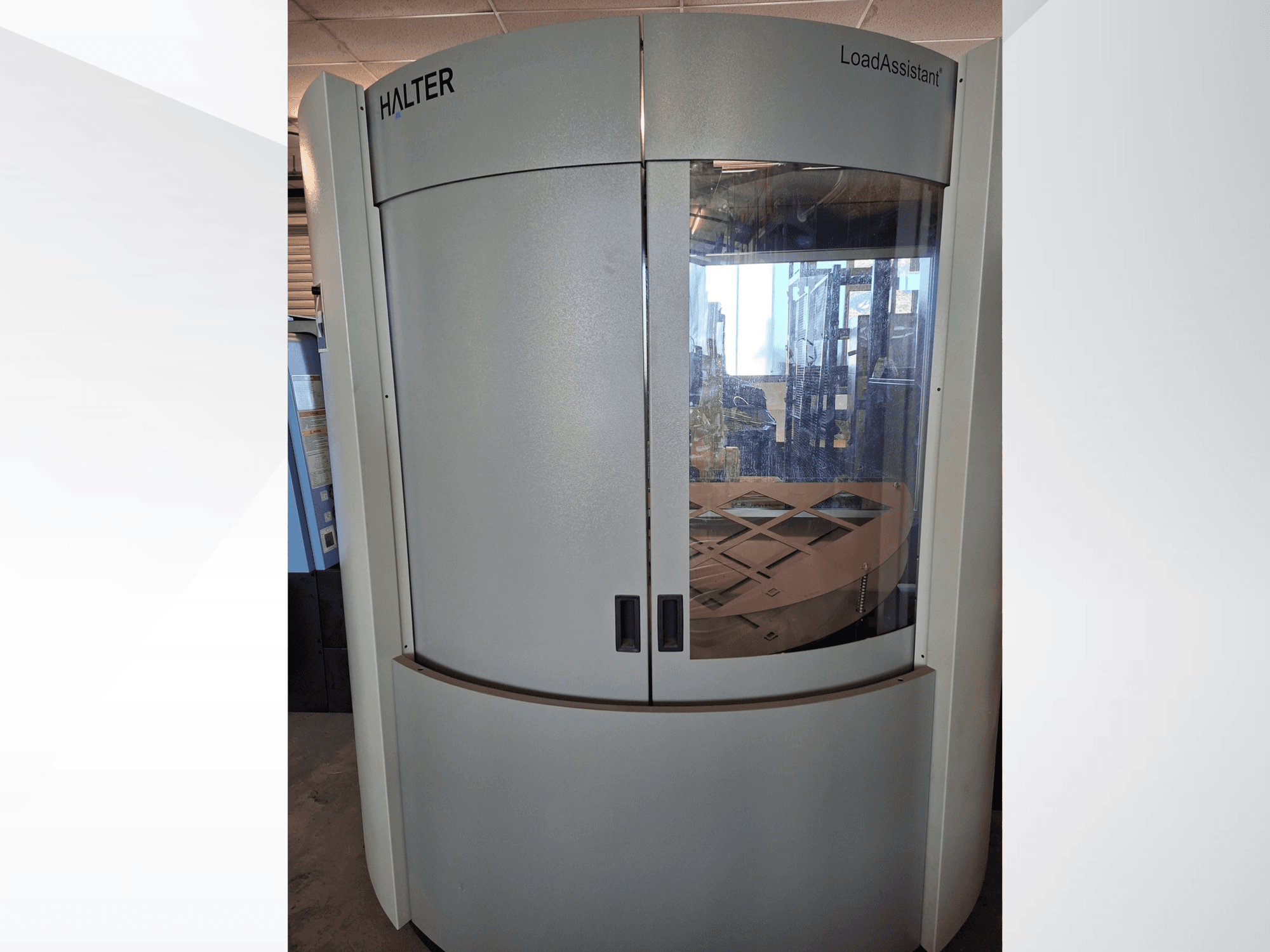

HALTER LoadAssistant Universal Big 70 (2022)

• Marca da unidade de controlo: HALTER

• Modelo da unidade de controlo: SmartControl

• Ecrã tátil: 21 polegadas

• Programação: Programação com suporte gráfico (12 etapas)

• Número de máquinas CNC: Até 4

• Interface do robô: Interface padrão para máquinas CNC

• Alimentação: 400 V

• Corrente máxima: 16 A / 32 A

• Pressão de ar necessária: 6,5 bar

• Comprimento: 2800 mm

• Largura: 2250 mm

• Altura: 2900 mm

• Peso: 2490 kg / 2800 kg

• Mesa de carga rotativa: Sim

• Capacidade máxima da mesa de carga: 3000 kg

Capacidade da peça de trabalho:

• Diâmetro da peça: 10–300 mm

• Dimensões mínimas da peça (C × L): 10 × 10 mm

• Dimensões máximas da peça (C × L): 300 × 300 mm

• Carga útil do robô: 35 kg / 70 kg

• Peso total máximo na mesa de carga: 3000 kg

• Número máximo de peças (10–35 mm): 206

• Número máximo de peças (23–55 mm): 112

• Número máximo de peças (23–85 mm): 62

• Número máximo de peças (23–115 mm): 46

• Número máximo de peças (23–175 mm): 28

• Número máximo de peças (23–195 mm): 24

• Número máximo de peças (23–300 mm): 18

Capacidade de carga do eixo:

• Diâmetro da peça: 10–40 mm / 10–80 mm

• Dimensão mínima da peça (C × L): 10 × 10 mm

• Dimensão máxima da peça (C × L): 40 × 40 mm / 80 × 80 mm

• Comprimento da peça: 300–600 mm

Opções instaladas:

• Pinça de torneamento Universal Big 70

• Estação de rotação

• Luz indicadora de estado

• Placa de grelha 23–175 mm Big

• Caixa de interface da máquina

• Conjunto de cabos de ligação à máquina

• Certificação CE da máquina completa

Com braço robótico FANUC:

• Fabricante: FANUC

• Modelo: M-710iC/70

• Tipo de robô: Robô industrial

• Número de eixos: 6

• Carga útil máxima: 70 kg
