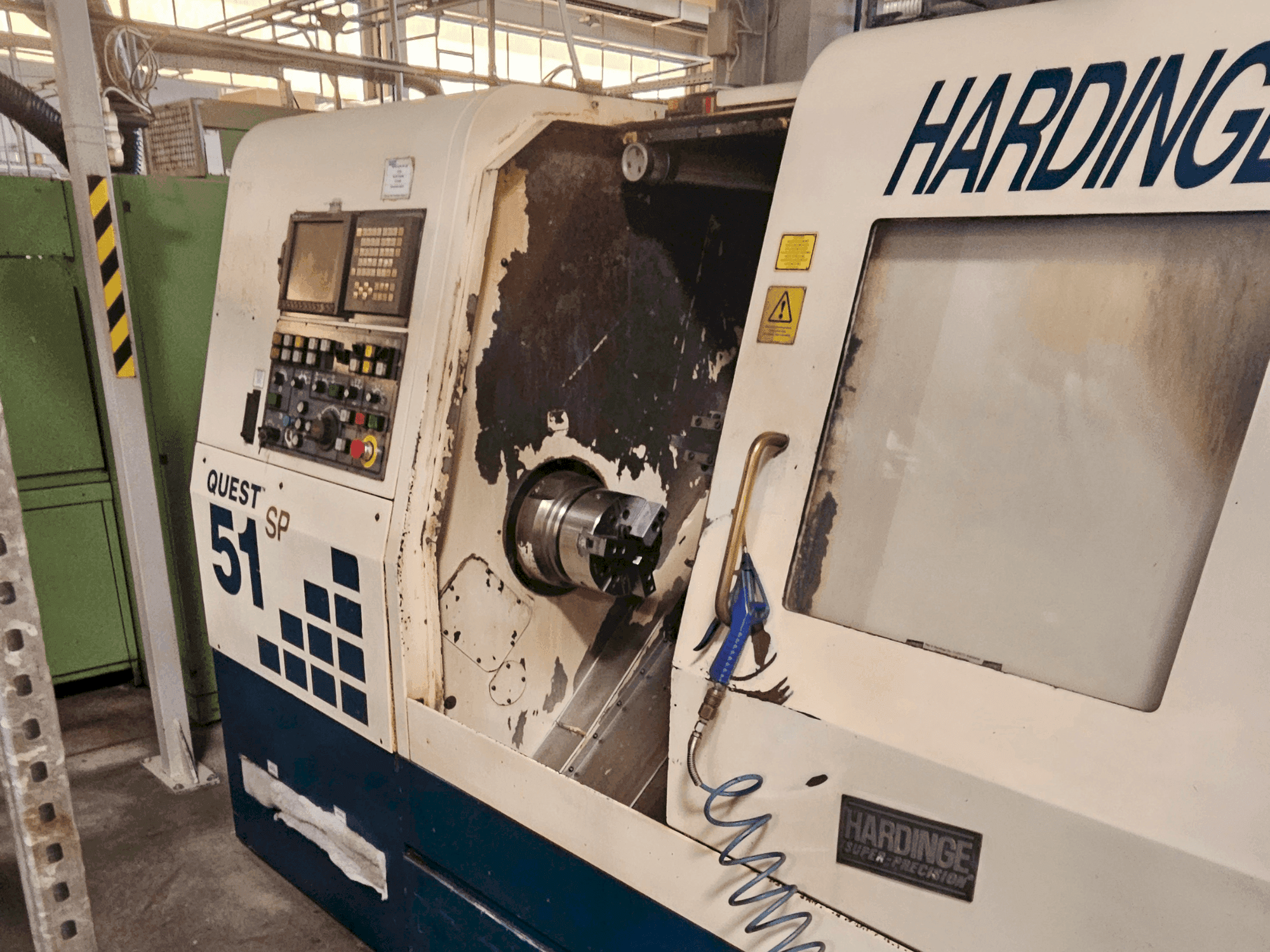

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Equipamento Adicional

• - Cabeçote móvel de alta velocidade
• - Apanhador de peças
• - Interface de alimentação de barras

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Diâmetro máximo de rotação: 356 mm
  • - Furo de passagem da barra (pinça redonda): 51 mm, furo do fuso 60 mm
  • - Distância entre centros (curso z): 610 mm
  • - Motor de ferramenta viva: 3. 7 kw
  • - Deslocação rápida: x = 1100 ipm / z = 1500 ipm
  • - Tipo de torre: vdi30, torre de 12 estações de ferramentas activas
  • - Eixo c e eixo y: integrados na torre do fuso principal, permitindo a maquinagem multi-eixo
  • - Sistema de pinças: pinças 20c incluídas
  • - 43750 horas de energia

Informações adicionais

• - Máquina ainda em funcionamento / Equipamento básico: para ferramentas VDI 30, 12 estações/ Secção transversal do cinzel, quadrada, máx. 25 mm/ Diâmetro da haste do cinzel, máx. 40 mm/ Tempo de comutação (de estação para estação) 0,1 s/ Equipado com 30 ferramentas/ Diâmetro da haste do cinzel com pinça ER25 2-6 mm/ Potência de acionamento na ponta da ferramenta: 3,7 kW/ Binário na ponta da ferramenta_: 21,7 Nm/ Gama de velocidades (em incrementos de 1 rpm) 80-80.000/ Opcionalmente: VDI 40 ferramentas, 10 estações/ Secção transversal do cinzel. Quadrado, máx. 25 mm/ Diâmetro da haste da ferramenta máx. 40 mm/ Tempo de comutação (de estação para estação) 0,35 s/ Opcional: ferramentas VDI 40 acionadas em todas as estações -/ Diâmetro da haste da ferramenta com pinça ER32 3 - 20 mm/ Potência de acionamento na ponta da ferramenta: 5,6 kW/ Binário na ponta da ferramenta: 35,3 Nm/ Gama de rotações (em passos de | rpm) 60-6000/ Hardinge convencional/ Cabeça de torre tipo T_ (polegadas ou milímetros) com lógica direcional, 10 ou 12 estações/ Secção transversal da haste da ferramenta, quadrada, máx. 25 mm/ Diâmetro da ferramenta, máx. 40 mm/ Tempo de comutação (de estação para estação) 0,35 s/ Contra-fuso - com acionamento por correia ou acionamento integral/ Cabeça do fuso (ANSI)/ Pinça de aperto 16C Redondo (abertura) 42 mm/ Tamanho da bucha de mandíbula 150 mm/ Mandril escalonado (largura de aperto) 152,4 mm/ Potência de acionamento a 1500 rpm | Velocidade de base 7,5 kW/ Binário 47,7 Nm/ Gama de rotações (em incrementos de | rpm) com acionamento por correia e antena integrada 60-6000/ Curso, máx. 603,3 mm/ Velocidade de deslocação máx. 38 rpm/ Cabeçote móvel hidráulico com retorno do codificador/ Velocidade de trajetória máx. 7,6 m/min/ Cargas conectadas/ Dimensões da máquina: Comprimento (com cabeçote móvel) 2758,5 mm/ Comprimento (com contra-fuso) 3008,7 mm/ Comprimento com transportador de aparas opcional 3844,3 mm/ Profundidade 1943,1 mm/ Altura 1905 mm/ Peso (aprox.) 5552 kg
