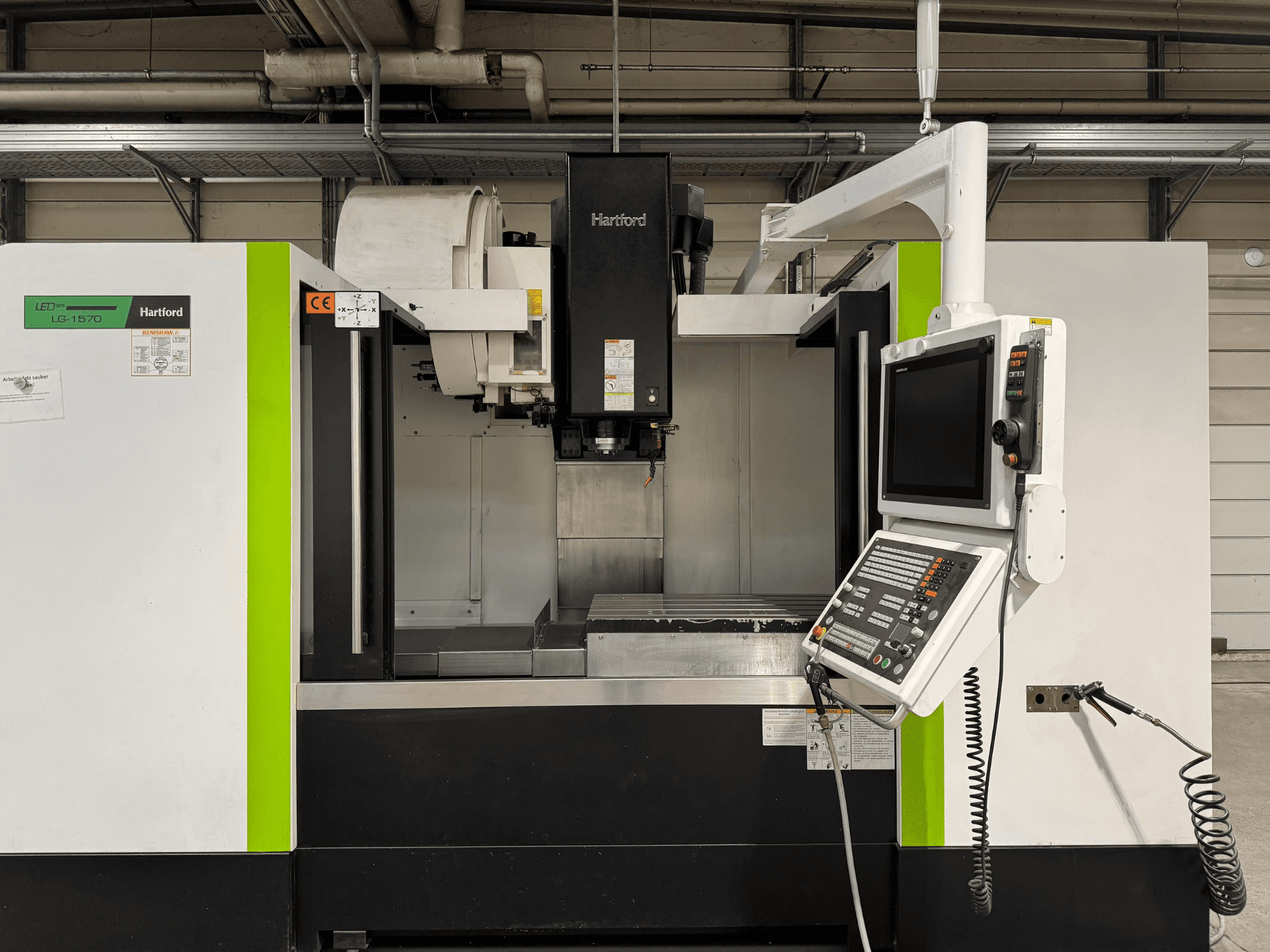

HARTFORD - LG 1570 TNC 640DE-MIL-HAR-2023-00001

- Configuração das ranhuras em T: 5 ranhuras, distância de 125 mm, tamanho de 18 mm

- Sistema de guias: Guias de rolos lineares actualizadas nos eixos X, Y e Z (em vez de guias de esferas padrão)

- Accionamentos de alimentação: Servomotores digitais com fusos de esferas em todos os eixos

- Cone do fuso principal: SK40

- Acionamento do fuso principal: Motor CA acionado por polia/correia

- Binário máx. Binário do fuso (M max): 89 Nm

- Controlo da temperatura do fuso: Circuito de arrefecimento fechado com unidade de arrefecimento do fuso separada

- Tipo de trocador de ferramentas: Trocador automático de ferramentas (ATC) com braço duplo de troca rápida

- Capacidade do Magazine de Ferramentas: 30 posições (ATC30)

- Diâmetro máx. Diâmetro da ferramenta: Ø75 mm (Ø150 mm se as posições adjacentes estiverem vazias)

- Comprimento máx. Comprimento máximo da ferramenta: 300 mm

- Apalpador da peça de trabalho: Apalpador 3D Touch (instalado para medição automática do ponto zero e da posição)

- Apalpador da ferramenta: Sistema de apalpador de ferramentas (instalado na mesa para deteção de comprimento, diâmetro e quebra da ferramenta)

- Fornecimento interno de líquido de refrigeração (IKZ): Sistema de bomba de alta pressão, máx. 20 bar com filtro de cartucho

- Alimentação externa de líquido de refrigeração (AKZ): Sistema de bicos múltiplos na ponta do fuso

- Alimentação de ar: Bocal de arrefecimento de ar comprimido no nariz do fuso e ar central através do fuso (programável através das funções M)

- Gestão de aparas: Espaço de trabalho fechado com cama inclinada, sistema de lavagem de aparas e transportador de aparas de correia articulada longitudinal (altura de descarga aprox. 1.200 mm, lado de descarga: esquerdo)

- Caraterísticas da caixa: Porta de correr frontal monitorizada eletronicamente, portas de batente laterais com janelas para peças longas

- Lubrificação: Sistema de lubrificação central totalmente automático com controlo de nível e avisos CNC

- Iluminação do espaço de trabalho: 2x luzes LED

- Equipamento adicional: Unidade de ar condicionado do armário de controlo, volante manual eletrónico, pistola de ar comprimido com mangueira em espiral, pistola de lavagem de líquido de refrigeração operada manualmente

- Esquema de cores: Preto (estrutura de base, coluna, corrediça vertical, depósito de refrigerante, armário, portas, transportador) e branco (caixa do armário)
