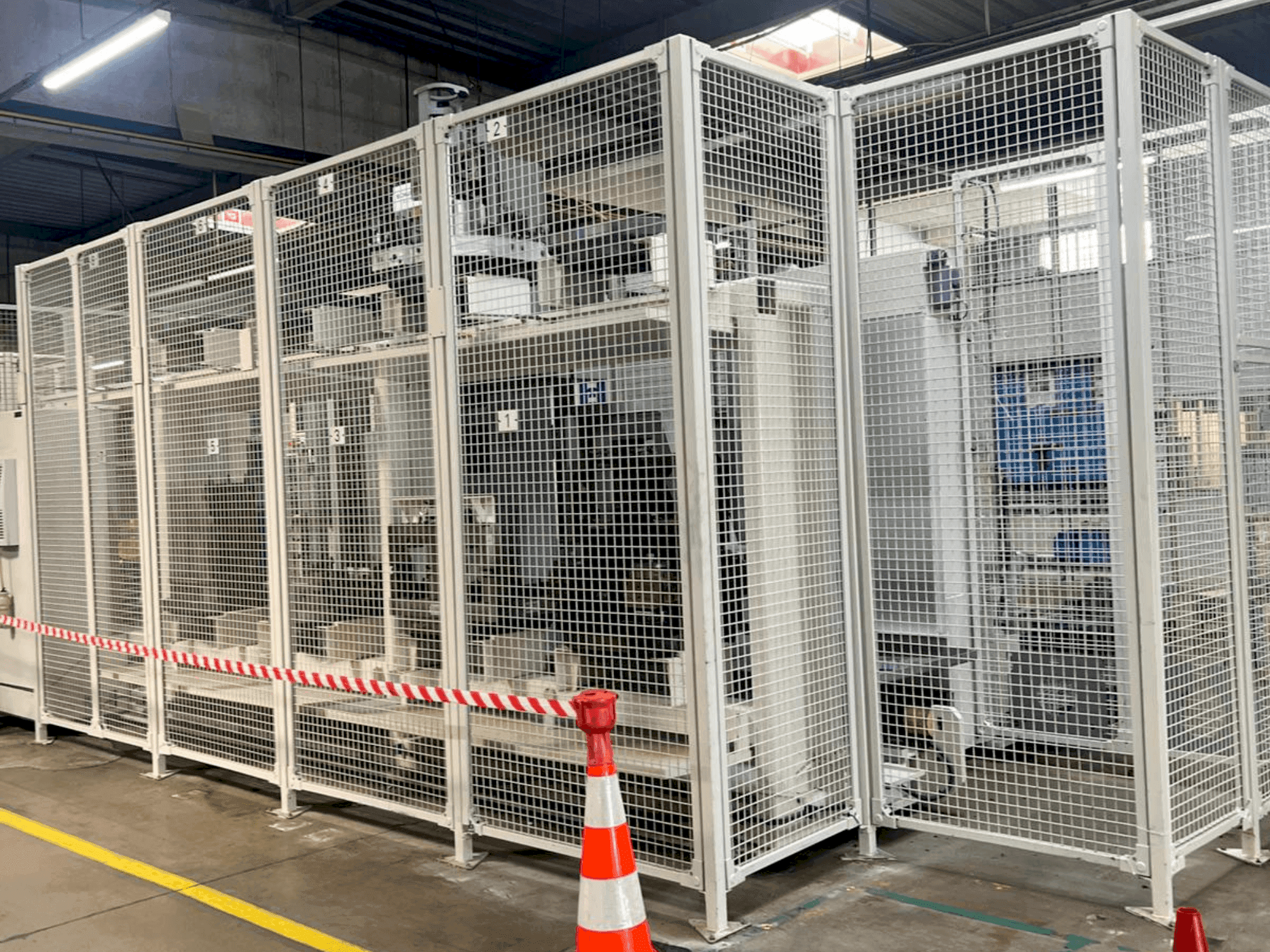

HELLER - MCH 250DE-MIL-HEL-2005-00004

Equipamento adicional

• Tipo de carregador: Carregador de corrente / Capacidade do carregador: 50 a 100 ferramentas (opcional)
• Sistema de ferramentas e carregador / carregador de prateleira: 234 ranhuras (SK), maior capacidade de peso da ferramenta
• Eixos X e Y: 15.000 N (a S3 - 40% do ciclo de funcionamento) / Eixo Z: 17.500 N (a S3 - 40% do ciclo de funcionamento)
• Velocidades: Velocidade transversal (X, Y, Z): 50.000 mm/min / Aceleração (pacote dinâmico): 4,0 m/s² em X, Y e Z / Velocidade transversal rápida: 60.000 mm/min / Aceleração máxima: 7,0 m/s²
• Diâmetro do eixo (rolamento dianteiro): 100 mm
• Velocidade do fuso alargada: 12.500 RPM
• Unidade de acionamento: Potência/Torque [máx.] (a S6 = 40%): 43 kW / 822 Nm / Gama de velocidades: 45-12.500 RPM (alargada)
• Modelo: Mesa rotativa Siemens GRM com pacote de precisão, incluindo compensação de temperatura e refrigerador de precisão
• Divisão: 360 x 1° ângulos / Precisão de indexação: 6 segundos / Tempos de rotação para 45°/180°: 2,7 s / 3,5 s
• Divisão de alta precisão (opção): 360.000 ângulos de 0,001°, precisão de indexação de 10 segundos, tempos de rotação para 45°/180°: 0,9 s / 1,8 s

Benefícios da máquina

Benefícios qualitativos da máquina

• Sistema de arrefecimento e de lavagem / refrigerador: sem cfc, compatível com vrf/ depósito de refrigerante (básico): aprox. 1000 litros/ bomba de refrigerante (básico): a 3 bar: 200 litros/min - a 12 bar: 40 litros/min
• Dados de instalação peso da máquina: aprox. 19. 000 dan / potência total necessária (básica): aprox. 79 kva / alimentação eléctrica: 400 v / 50 hz / pressão do ar: 6 bar
• Sistema de medição de posição
• Sistema de medição: escalas lineares diretas e absolutas com a mais alta resolução em x, y e z

Benefícios técnicos da máquina

• Unidade de veio oco (opção) potência/binário de acionamento [máx. ]: 72 kw / 460 nm
• Caixa de velocidades reforçada [máx. ]: 60 kw / 1145 nm
• Velocidade de deslocação (x, y, z): 50000 mm/min
• Aceleração: 7. 0 m/s²
• Peso de fixação máximo admissível da mesa rotativa (centrado): 800 dan
• Necessidade total de energia (básica): aprox. 79 kva
• Peso máximo da ferramenta: 25 dan / momento máximo da ferramenta na pinça: 2200 ncm / comprimento máximo da ferramenta: 600 mm (a partir da ponta do fuso) / diâmetro máximo da ferramenta (todas as ranhuras ocupadas): 112 mm (até 280 mm com folga)
• Tempo entre chips: 4. 1 s a 5. 1 s / porta-ferramentas: porta-ferramentas msk/pdk, incluindo alimentação de ar e de líquido de refrigeração
• Sistema de troca de paletes e paletes/paletes: 2 paletes standard por especificação grm e uma palete adicional com especificação personalizada /tamanho da palete: 630 x 630 mm /precisão da troca de paletes (x, y, z): 0. 01 mm /tempo de troca de paletes: 12 s

Informações adicionais

Máquina ainda em funcionamento
