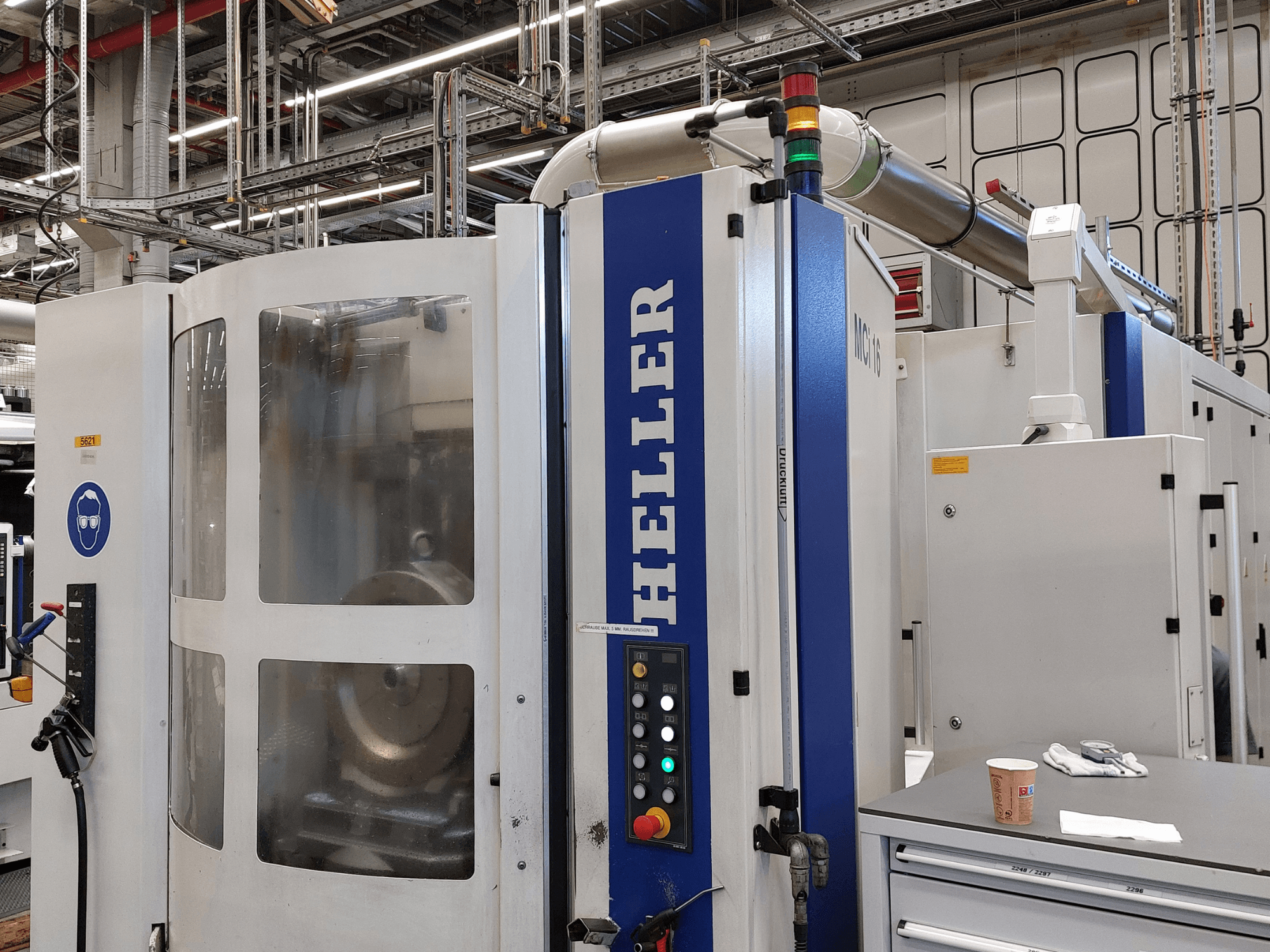

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Tensão: 400 V

- Frequência: 50 Hz

- Corrente nominal: 99 A

- Carga total ligada: aprox. 69 kVA

- Velocidades de avanço (X, Y, Z): 1 - 60 000 mm/min

- Deslocamento rápido (X, Y, Z): 60 000 mm/min

- Aceleração (X, Y, Z): 10,0 m/s²

- Precisão de indexação da mesa rotativa: 360 x 1°, precisão de 6"

- Força máxima de fixação da mesa rotativa: 500 daN

- Binário tangencial máximo da mesa rotativa: 10 000 Nm

- Momento de inclinação máximo da mesa rotativa: 8 000 Nm

- Velocidade do eixo B: 40 rpm

- Dimensões do trocador de paletes: 400 x 500 mm, 61 roscas de montagem M12

- Capacidade do carregador de ferramentas em cadeia: 40 compartimentos para ferramentas

- Diâmetro máximo da ferramenta: 72 mm (com todos os compartimentos ocupados) / 150 mm (com compartimentos adjacentes livres)

- Comprimento máximo da ferramenta: 320 mm

- Peso máximo da ferramenta: 12 daN

- Potência máxima do fuso (S6-40%): 38 kW (a partir de 1500 rpm)

- Binário máximo do fuso (S6-40%): 240 Nm (até 1500 rpm)

- Velocidade máxima do fuso: 10 000 rpm

- Sistema de medição: direto com escalas lineares

- Tolerância de posicionamento: 0,007 mm

- Capacidade do líquido de arrefecimento: aprox. 1 500 L

- Equipamento/funcionalidades opcionais: Unidade de arrefecimento central para o fuso e o armário, fixação hidráulica da peça, dispositivo de inspeção de excentricidade RLE1, controlo mecânico de quebra da broca, sistema de lubrificação por líquido de arrefecimento com transportador de aparas, sonda Renishaw, estação de montagem manual rotativa da peça (4x90°)

- Componentes incluídos: 2 dispositivos de fixação hidráulicos, 2 paletes da máquina
