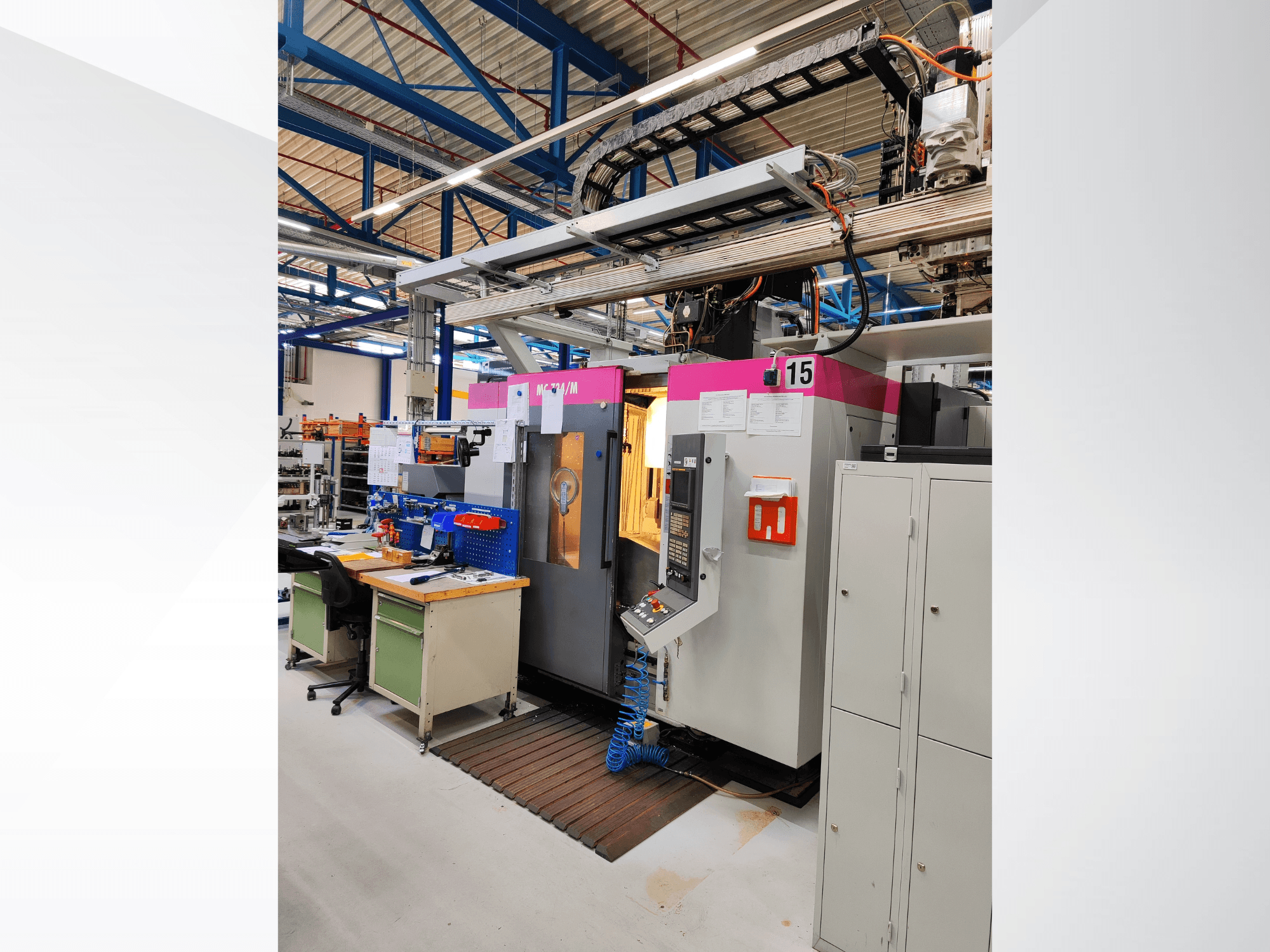

STAMA - MC 734MDE-MIL-STA-2006-00001

- Raio de interferência: 252 mm

- Carga ligada: 51 kVA

- Potência total necessária: 46 kW

- Tensão de ligação: 400 V, 50 Hz

- Corrente nominal: 75 A

- Fusível adicional: 3x 80 A

- Secção transversal mínima da ligação: 4 × 25 mm²

- Cônico do fuso: Capto 6

- Diâmetro do rolamento do fuso: 85 mm

- Binário máximo do fuso: 142 Nm (S6/20%)

- Capacidade do armazém de ferramentas: 48 + 90 ferramentas

- Força de fixação da ferramenta: 8 000 N

- Diâmetro máximo da ferramenta: 160 mm

- Comprimento máximo da ferramenta: 300 mm

- Velocidade de avanço X / Y / Z: 1 - 10 000 mm/min

- Deslocamento rápido em X / Y / Z: 60 m/min

- Força máxima de avanço X / Y: 7 000 N

- Força máxima de avanço Z: 8 000 N

- Capacidade máxima de fresagem: 600 cm³

- Diâmetro máximo de perfuração: 40 mm

- Diâmetro máximo de rosqueamento: M30

- Motor do fuso principal 1: Kessler DMQ 112.AM.4.AFS/F (22,0 kW, 12 000 rpm)

- Motor do eixo X: Fanuc A 06 B-0269-B 100 (5,5 kW, 3 000 rpm)

- Motor do eixo Y: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 rpm)

- Motor do eixo Z: Fanuc A 06 B-0273-B 400 (5,5 kW, 3 000 rpm)

- Motor do compartimento de ferramentas: Fanuc A 06 B-0235-B 000 (2,5 kW, 4 000 rpm)

- Motor do 4.º eixo B: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 rpm)

- Motor do 5.º eixo C: Fanuc A 06 B-0236-B 100 (2,3 kW, 4 000 rpm)

- Motor do 8.º eixo X2: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 rpm)

- Motor do 7.º eixo U: Fanuc A 06 B-0213-B 400 (0,75 kW, 4 000 rpm)

- Motor do eixo V: Fanuc A 06 B-0216-B 400 (1,0 kW, 4 000 rpm)

- Motor do carregador suplementar: Fanuc A 06 B-216-B 400 (1,0 kW, 4 000 rpm)

- Motor do carregador plano: Fanuc A 06 B-0235-B 100 (2,5 kW, 4 000 rpm)

- Bomba de refrigeração 1: Brinkmann BFS 238/70 (5,0 kW, 2 900 rpm)

- Bomba de líquido de arrefecimento 2: Brinkmann TH 90/470-540 (3,3 kW, 2 900 rpm)

- Bomba de água suja: Brinkmann TAS 603/280-6156 (5,5 kW, 2 900 rpm)

- Bomba da pistola de lavagem: Brinkmann TH 90/470-540 (3,3 kW, 2 900 rpm)

- Motor do filtro de lamelas autolimpante: Motovario P 63 B 4 (0,18 kW, 1 360 rpm)

- Motor do transportador de aparas: Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1 350 rpm)

- Motor da unidade hidráulica: Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1 390 rpm)

- Motor de extração da cabina: Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2 880 rpm)

- Motor da correia transportadora: SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1 380 rpm)

Equipamento incluído:

Transportador de aparas, depósito auxiliar, sistema de refrigeração, carregador de peças
