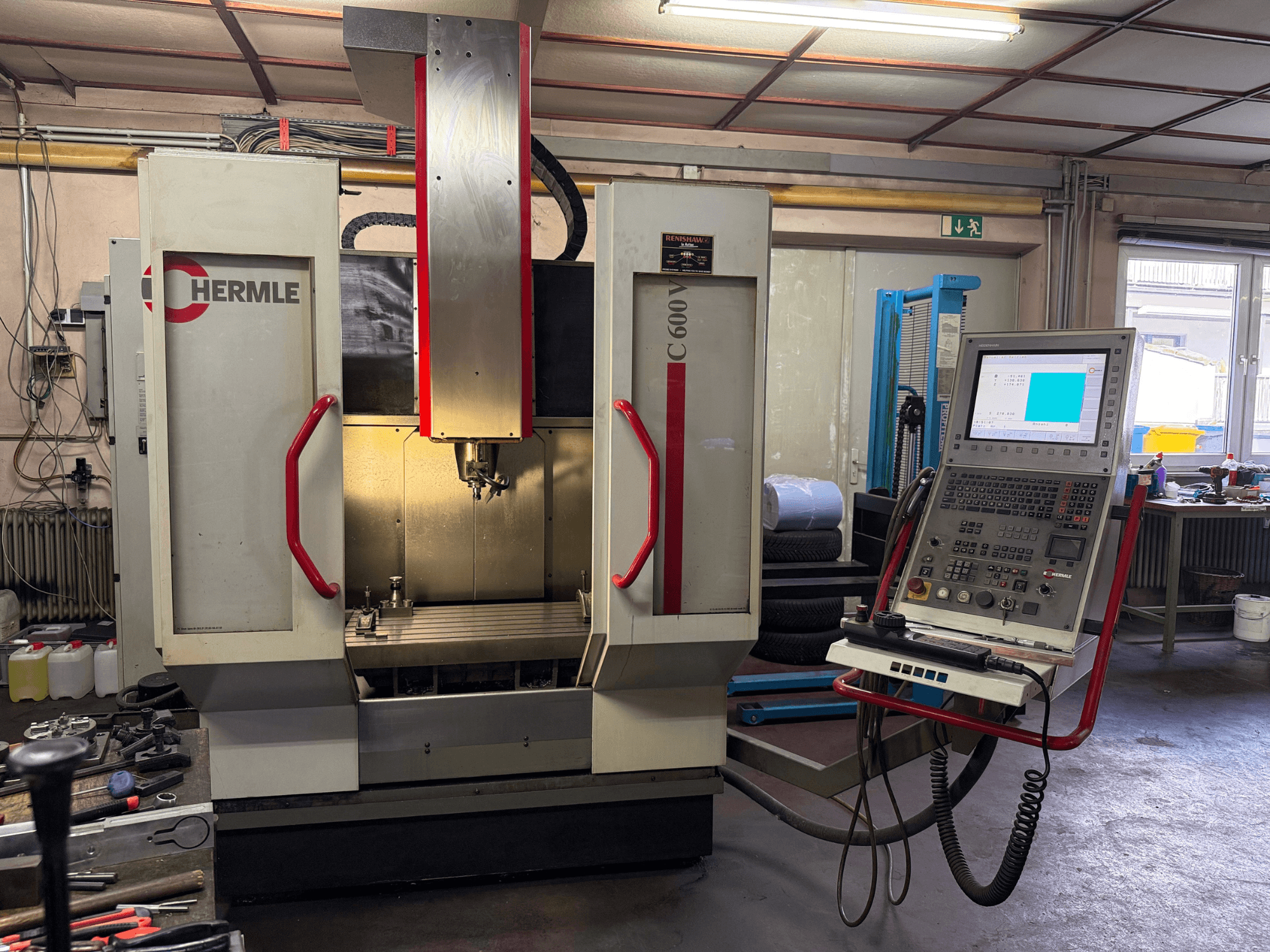

HERMLE - C600VDE-MIL-HER-2001-00005

• Horas do fuso: 7,000 h

• Projeto da máquina: Design de pórtico modificado

• Controlo CNC: Heidenhain iTNC 530 com ecrã a cores TFT de 15

  • Programação flexível de contornos

  • Memória de programa de peças de 6 GB

  • Tempo de processamento de blocos de 0,5 ms

  • Funcionamento em paralelo com gráficos

  • Corte de roscas (rosqueamento rígido; sem mandril de compensação)

  • Controlo da vida útil da ferramenta

  • Interface Ethernet

• Accionamentos de avanço

  • Força de avanço: 6.000 N

  • Deslocamento rápido: 35 m/min

  • Aceleração: 5 m/s²

  • Diâmetro do parafuso de alimentação / passo (X/Y/Z): 40 / 20 mm

• Sistema de medição: Escalas diretas, resolução 0,0001 mm

• Tolerância de posição (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Eixo principal

  • Binário (100% / 40% ED): 87 / 130 Nm

  • Cone: SK40 (similar DIN 2079), para porta-ferramentas conforme DIN 69871 A

• Mesa de fixação rígida

  • Superfície da mesa: 800 x 465 mm

  • Carga máxima: 1.000 kg

  • Ranhuras em T: 7 ranhuras, tamanho 14 mm H12, espaçamento 63 mm

  • Ranhura de guia (4ª a contar da traseira): 14 mm H7

• Trocador de ferramentas

  • Posições do carregador: 30

  • Diâmetro máximo da ferramenta: 80 mm (125 mm com posições adjacentes livres)

  • Comprimento máximo da ferramenta: 250 mm

  • Carga máxima do carregador: 120 kg

  • Chip-to-chip (VDI 2852): 5.5 s

• Sistema de refrigeração

  • Caixa de aparas extensível e ecrã de aparas acessível

  • Tanque: 200 L

  • Caudal: 40 L/min a 3 bar

• Utilidades

  • Carga ligada: 400 V / 50 Hz

  • Consumo de energia: 22 / 35 kVA

  • Ar comprimido: 6 bar

• Outras caraterísticas

  • Compensação eléctrica da expansão térmica

Equipamento adicional

• Módulo de controlo manual eletrónico (volante)

• Sistema de sonda de medição SK40

• Dispositivo de sopro

• Pistola de lavagem de aparas
